Компоненты центральной консоли в сборе — средняя правая облицовочная панель центральной консоли в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Перед поддеванием панели отделки уложите вокруг точки поддевания защитное полотенце, чтобы избежать царапин.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 15
- Двери автомобиля книга владельца
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- панель заднего кондиционера в сборе
- верхняя задняя крышка центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
Снятие 3 шагов
-
Выверните крепёжный винт (3 шт.) правой средней декоративной панели центральной консоли в сборе.
🔧 торцевая головка с приводом T25 -

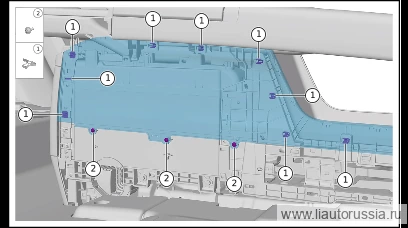

Расстыкуйте фиксирующую защёлку правой средней облицовки центральной консоли в сборе (9 шт.).
-

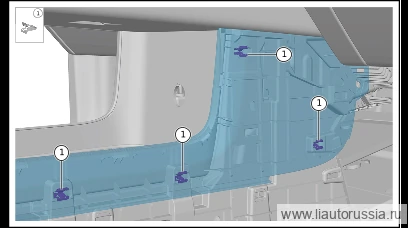

Отсоедините фиксатор (4 шт.) правой средней декоративной панели центральной консоли в сборе, снимите правую среднюю декоративную панель центральной консоли в сборе.
Установка 3 шагов
-
Установите правую среднюю облицовочную панель центральной консоли в сборе, установите фиксирующую защёлку (4 шт.), при установке убедитесь, что защёлка установлена до упора. X01-89689107 упругая прижимная пластина
X01-89689107 -
Установите фиксатор (9 шт.) правой средней декоративной панели центральной консоли в сборе. X01-89689107 пружинный зажим
X01-89689107 -
Установите крепёжный винт правой средней облицовки центральной консоли в сборе (3 шт.). X01-89274012 винт-саморез с фланцевой цилиндрической головкой под шестигранник-звёздочку Момент затяжки: 1.5±0.2 Н·м
⚙︎ 1.5±0.2 Н·м🔧 бита-головка T25X01-89274012
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжный винт правой средней облицовки центральной консоли… | 1.5±0.2 Н·м |
