Левая средняя облицовочная панель центральной консоли в сборе

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. панель заднего кондиционера в сборе
6. верхняя задняя крышка центральной консоли в сборе
7. верхняя крышка кожуха направляющей сиденья
8. верхняя крышка кожуха направляющей сиденья
9. верхняя крышка кожуха направляющей сиденья
10. верхняя крышка кожуха направляющей сиденья
11. мягкий подголовник
12. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
13. фонарь подсветки ног переднего ряда справа
14. левая защитная панель ножного пространства в сборе
15. левая нижняя облицовочная панель центральной консоли в сборе

Снятие 3 шагов

1. 1

   Выверните крепёжный винт (3 шт.) левой средней декоративной панели центральной консоли в сборе.

   🔧 торцевая головка с приводом T25

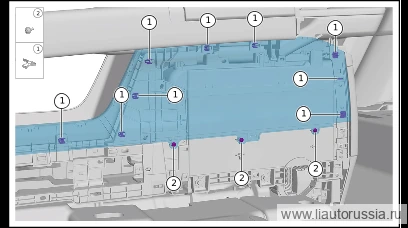

2. 2

   Расстыкуйте фиксирующую защёлку левой средней облицовки центральной консоли в сборе (9 шт.).

   X01-89689107одноразовая деталь

   Примечание. X01-89689107 упругая клипса является деталью одноразового использования, после каждого снятия и установки её необходимо заменить на новую.

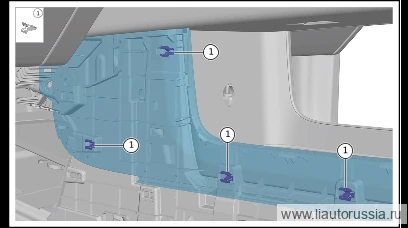

3.

   3

   Отсоедините фиксатор (4 шт.) левой средней декоративной панели центральной консоли в сборе, снимите левую среднюю декоративную панель центральной консоли в сборе.

   X01-89689107одноразовая деталь

   Примечание. Упругая клипса X01-89689107 является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять её новой деталью.

Установка 3 шагов

1.

   1

   Установите левую среднюю облицовочную панель центральной консоли в сборе, установите фиксирующую защёлку (4 шт.), при установке убедитесь, что защёлка установлена до упора.

   X01-89689107одноразовая деталь

   Примечание. X01-89689107 упругая прижимная пластина является одноразовой деталью, после каждого демонтажа/монтажа необходимо заменять её новой деталью.

2.

   2

   Установите фиксатор (9 шт.) левой средней декоративной панели центральной консоли в сборе.

   X01-89689107одноразовая деталь

   Примечание. X01-89689107 пружинный зажим является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым.
3. 3

   Установите крепёжный винт левой средней облицовки центральной консоли в сборе (3 шт.). X01-89274012 винт-саморез с фланцевой цилиндрической головкой под шестигранник-звёздочку Момент затяжки: 1.5±0.2 Н·м

   ⚙︎ 1.5±0.2 Н·м🔧 бита-головка T25X01-89274012

Моменты затяжки — сводка
