Антенна 5G DSDA

Подготовительные работы 39

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Складывание и поднятие спинки сиденья второго ряда
6. Крышка багажника в сборе
7. Аккумулятор книга владельца
8. Левый солнцезащитный козырёк
9. Крепёжный крючок солнцезащитного козырька
10. облицовка верхней части левой стойки A в сборе
11. Правый солнцезащитный козырёк
12. Крепёжный крючок солнцезащитного козырька
13. Поручень потолка переднего ряда
14. облицовка верхней части правой стойки А в сборе
15. плафон для чтения в сборе
16. верхний кожух внутреннего зеркала заднего вида в сборе
17. нижний корпус-крышка внутреннего зеркала заднего вида в сборе
18. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
19. средняя облицовка правой стойки B в сборе
20. облицовка верхней части правой стойки B в сборе.
21. Задний правый потолочный поручень
22. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
23. Шторка багажного отделения в сборе
24. Экранирующая крышка багажного отделения в сборе.
25. Кронштейн крышки багажного отделения в сборе
26. Демонтаж/монтаж узла ящика для инструментов багажника
27. облицовочная панель порога задней двери в сборе
28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
29. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
30. облицовка правой задней боковины в сборе
31. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
32. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
33. облицовка верхней части левой стойки B в сборе.
34. Задний левый потолочный поручень
35. облицовка левого порога в сборе
36. облицовка верхней части левой стойки D в сборе.
37. облицовка левой задней боковины в сборе
38. облицовка верхней части левой стойки C в сборе
39. Демонтаж/монтаж узла потолка

Снятие 2 шагов

1.

   1

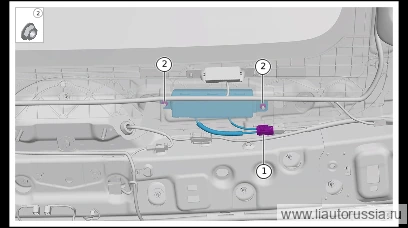

   Отсоедините разъём жгута проводов антенны 5G DSADA (1 шт.).
2. 2

   Выверните крепёжную гайку(2 шт.) антенны 5G DSADA, извлеките антенну 5G DSDA.

   🔧 Торцевая головка 8 мм

Установка 2 шагов

1.

   1

   Установите антенну 5G DSDA, установите крепёжную гайку(2 шт.) антенны 5G DSDA. Q32005F38 Гайка с шестигранным фланцем Момент затяжки: 4±0.5 Н·м

   ⚙︎ 4±0.5 Н·м🔧 головка 8 мм
2. 2

   Подсоедините разъём жгута проводов антенны 5G DSDA (1 шт.).

Моменты затяжки — сводка
