Жгут проводов двери багажника в сборе

Подготовительные работы 41

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Складывание и поднятие спинки сиденья второго ряда
6. Крышка багажника в сборе
7. Аккумулятор книга владельца
8. Левый солнцезащитный козырёк
9. Крепёжный крючок солнцезащитного козырька
10. облицовка верхней части левой стойки A в сборе
11. Правый солнцезащитный козырёк
12. Крепёжный крючок солнцезащитного козырька
13. Поручень потолка переднего ряда
14. облицовка верхней части правой стойки А в сборе
15. плафон для чтения в сборе
16. верхний кожух внутреннего зеркала заднего вида в сборе
17. нижний корпус-крышка внутреннего зеркала заднего вида в сборе
18. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
19. средняя облицовка правой стойки B в сборе
20. облицовка верхней части правой стойки B в сборе.
21. Задний правый потолочный поручень
22. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
23. Шторка багажного отделения в сборе
24. Экранирующая крышка багажного отделения в сборе.
25. Кронштейн крышки багажного отделения в сборе
26. Демонтаж/монтаж узла ящика для инструментов багажника
27. облицовочная панель порога задней двери в сборе
28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
29. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
30. облицовка правой задней боковины в сборе
31. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
32. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
33. облицовка верхней части левой стойки B в сборе.
34. Задний левый потолочный поручень
35. облицовка левого порога в сборе
36. облицовка верхней части левой стойки D в сборе.
37. облицовка левой задней боковины в сборе
38. облицовка верхней части левой стойки C в сборе
39. Демонтаж/монтаж узла потолка
40. Разборка/сборка узла нижней внутренней облицовки двери багажника
41. Верхняя облицовка двери багажника в сборе

Снятие 12 шагов

1.

   1

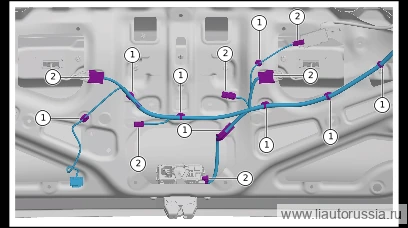

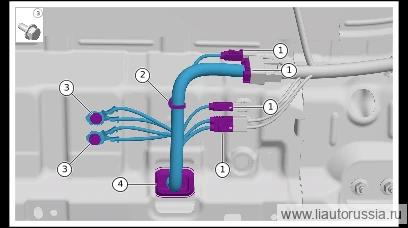

   Отсоедините разъём (4 шт.) жгута проводов двери багажника в сборе.
2. 2

   Расстыкуйте фиксирующую защёлку жгута проводов двери багажника в сборе (1 шт.).
3. 3

   Выверните крепёжный болт (2 шт.) жгута проводов двери багажника в сборе.

   🔧 головка Внимание: M01-89146616 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе является деталью одноразового использования, после каждого снятия и установки необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь
4. 4

   Отсоедините заглушку соединения жгута проводов двери багажника в сборе со стороны кузова (1 шт.).

5.

   5

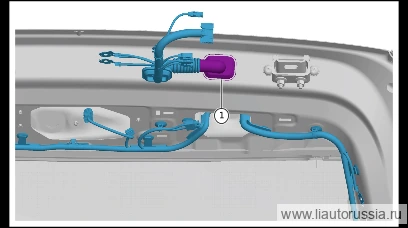

   Отсоедините заглушку(1 шт.) соединения жгута проводов двери багажника в сборе с дверью багажника.

6.

   6

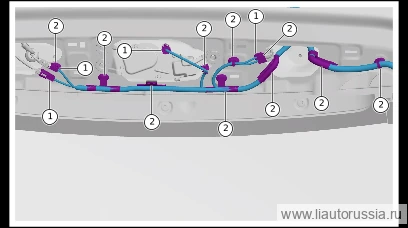

   Отсоедините разъём (4 шт.) жгута проводов двери багажника в сборе.
7. 7

   Расстыкуйте фиксирующую защёлку жгута проводов двери багажника в сборе (10 шт.).

8.

   8

   Отсоедините разъём (1 шт.) жгута проводов двери багажника в сборе.
9. 9

   Расстыкуйте фиксирующую защёлку жгута проводов двери багажника в сборе (4 шт.).
10. 10

    Выверните крепёжный болт (1 шт.) жгута проводов двери багажника в сборе.

    🔧 головка Внимание: M01-89146616 болт с шестигранной головкой, пружинной шайбой и плоской шайбой в сборе является деталью одноразового использования, после каждого снятия и установки необходимо заменять новой деталью 10 ммM01-89146616одноразовая деталь

11.

    11

    Отсоедините разъём (6 шт.) жгута проводов двери багажника в сборе.
12. 12

    Отсоедините фиксирующую защёлку (8 шт.) жгута проводов двери багажника в сборе, извлеките жгут проводов двери багажника в сборе.

Установка 12 шагов

1.

   1

   Установите жгут проводов двери багажника в сборе, установите фиксирующие защёлки жгута проводов двери багажника в сборе (8 шт.).
2. 2

   Установите разъём (6 шт.) жгута проводов двери багажника в сборе.

3.

   3

   Установите крепёжный болт (1 шт.) жгута проводов двери багажника в сборе. M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
4. 4

   Установите фиксирующую защёлку жгута проводов двери багажника в сборе (4 шт.).
5. 5

   Установите разъём (1 шт.) жгута проводов двери багажника в сборе.

6.

   6

   Установите фиксирующую защёлку жгута проводов двери багажника в сборе (10 шт.).
7. 7

   Установите разъём (4 шт.) жгута проводов двери багажника в сборе.

8.

   8

   Установите жгут проводов двери багажника в сборе, подсоедините заглушку двери багажника (1 шт.).

9.

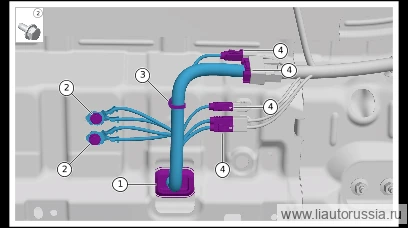

   9

   Установите заглушку(1 шт.) соединения жгута проводов двери багажника в сборе со стороны кузова.
10. 10

    Установите крепёжный болт (2 шт.) жгута проводов двери багажника в сборе. M01-89146616 Комплект: болт с шестигранной головкой, пружинная шайба и плоская шайба Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 головка Внимание: M01-89146616 комплект болта с шестигранной головкой, пружинной шайбы и плоской шайбы является одноразовой деталью, при каждой разборке и сборке необходимо заменять на новую деталь 10 ммM01-89146616одноразовая деталь
11. 11

    Установите фиксирующую защёлку жгута проводов двери багажника в сборе (1 шт.).
12. 12

    Установите разъём (4 шт.) жгута проводов двери багажника в сборе.

Моменты затяжки — сводка
