Нижняя часть в сборе второй защитной перегородки

Подготовительные работы 30

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Высоковольтная система книга владельца
5. Открытие и закрытие капота
6. Откачка и заправка хладагента
7. Подъём и опускание автомобиля
8. Задняя защитная панель передней части днища
9. Нижняя защита переднего бампера в сборе
10. Левая передняя нижняя защита днища
11. Корпус защиты адсорбера в сборе
12. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
13. Передняя защита моторного отсека
14. Левая защита моторного отсека в сборе
15. Правая защита моторного отсека в сборе
16. Декоративный колпачок
17. Щётка стеклоочистителя основного рычага в сборе
18. Щётка стеклоочистителя вспомогательного рычага в сборе
19. Задний уплотнитель моторного отсека
20. Облицовочная панель вентиляции переднего щита в сборе
21. Правый водосточный патрубок вентиляционной облицовки переднего щита
22. Кожух отвода воды в сборе
23. Верхний правый блок второй защитной перегородки в сборе
24. Верхний узел второй защитной стенки в сборе
25. Верхний левый блок второй перегородки моторного отсека
26. Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
27. Декоративный кожух двигателя в сборе
28. Воздушный фильтр в сборе
29. Интегрированный модуль управления температурными режимами
30. шумоизоляционный мат второй перегородки моторного отсека

Снятие 3 шагов

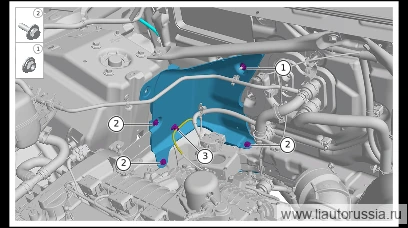

1.

   1

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.
2. 2

   Выверните фиксирующие болты (3 шт.) нижнего блока второй защитной перегородки в сборе. Q146B0622F62L болт с шестигранной головкой в комплекте с пружинной шайбой и плоской шайбой

   🔧 головка 10 мм
3. 3

   Выверните крепёжную гайку (1 шт.) нижней вторичной защитной перегородки в сборе. M01-89320206 гайка с шестигранным фланцем в комплекте с плоской шайбой

   🔧 торцевая головка 10 ммM01-89320206

Установка 3 шагов

1.

   1

   Установите нижнюю часть второй защитной перегородки в сборе, установите крепежную гайку (1 шт.) нижней части второй защитной перегородки в сборе M01-89320206 комбинация шестигранной гайки с фланцем и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммM01-89320206
2. 2

   Выверните крепёжные болты (3 шт.) нижнего блока второй перегородки моторного отсека. Q146B0622F62L Болт с шестигранной головкой в сборе с пружинной шайбой и плоской шайбой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
3. 3

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

Моменты затяжки — сводка
