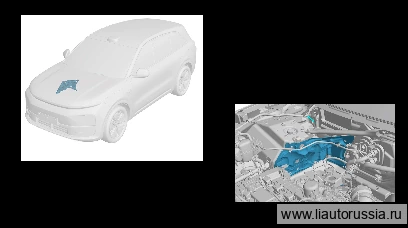

Шумоизоляционный мат второй перегородки моторного отсека

Подготовительные работы 29

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Высоковольтная система книга владельца
5. Открытие и закрытие капота
6. Откачка и заправка хладагента
7. Подъём и опускание автомобиля
8. Задняя защитная панель передней части днища
9. Нижняя защита переднего бампера в сборе
10. Левая передняя нижняя защита днища
11. Корпус защиты адсорбера в сборе
12. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
13. Передняя защита моторного отсека
14. Левая защита моторного отсека в сборе
15. Правая защита моторного отсека в сборе
16. Декоративный колпачок
17. Щётка стеклоочистителя основного рычага в сборе
18. Щётка стеклоочистителя вспомогательного рычага в сборе
19. Задний уплотнитель моторного отсека
20. Облицовочная панель вентиляции переднего щита в сборе
21. Правый водосточный патрубок вентиляционной облицовки переднего щита
22. Кожух отвода воды в сборе
23. Верхний правый блок второй защитной перегородки в сборе
24. Верхний узел второй защитной стенки в сборе
25. Верхний левый блок второй перегородки моторного отсека
26. Соединительная поперечина стойки переднего амортизатора, сварной узел в сборе
27. Декоративный кожух двигателя в сборе
28. Воздушный фильтр в сборе
29. Интегрированный модуль управления температурными режимами

Снятие 4 шагов

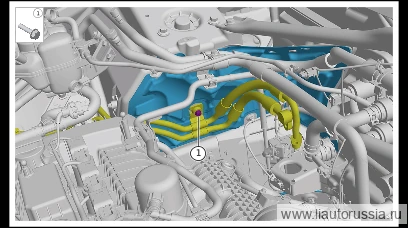

1.

   1

   Выверните крепёжные болты (1 шт.) соединительной трубы жидкостного и воздушного конденсаторов, отведите соединительную трубу жидкостного и воздушного конденсаторов в сторону.

   🔧 головка 10 мм

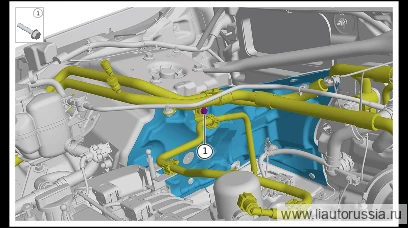

2.

   2

   Выверните крепёжный болт (1 шт.) трубки низкого давления переднего испарителя в сборе, отведите трубку низкого давления переднего испарителя в сборе в сторону.

   🔧 головка 10 мм

3.

   3

   Отсоедините фиксирующую защёлку (1 шт.) жгута проводов моторного отсека в сборе.

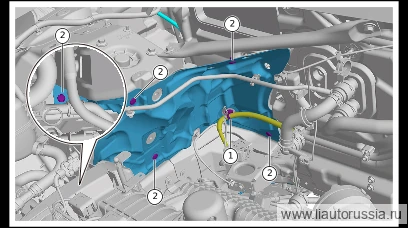

4. 4

   Снимите фиксатор (5 шт.) шумоизоляционного мата второй перегородки моторного отсека, снимите шумоизоляционный мат второй перегородки моторного отсека.

Установка 4 шагов

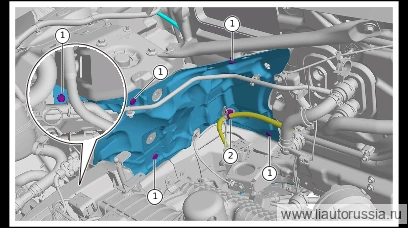

1.

   1

   Установите шумоизоляционный мат второй перегородки моторного отсека, установите фиксирующую защёлку шумоизоляционного мата второй перегородки моторного отсека (5 шт.).
2. 2

   Установите фиксирующую защёлку жгута проводов моторного отсека в сборе (1 шт.).

3.

   3

   Установите крепёжные болты (1 шт.) трубки низкого давления переднего испарителя в сборе. Q1860630F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860630F70

4.

   4

   Установите крепёжные болты (1 шт.) соединительной трубки водяного конденсатора и воздушного конденсатора. Q1860625F61 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 Головка 10 ммQ1860625F61

Моменты затяжки — сводка
