Электродвигатель в сборе

Подготовительные работы 39

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Складывание и поднятие спинки сиденья второго ряда
6. Крышка багажника в сборе
7. Аккумулятор книга владельца
8. Левый солнцезащитный козырёк
9. Крепёжный крючок солнцезащитного козырька
10. облицовка верхней части левой стойки A в сборе
11. Правый солнцезащитный козырёк
12. Крепёжный крючок солнцезащитного козырька
13. Поручень потолка переднего ряда
14. облицовка верхней части правой стойки А в сборе
15. плафон для чтения в сборе
16. верхний кожух внутреннего зеркала заднего вида в сборе
17. нижний корпус-крышка внутреннего зеркала заднего вида в сборе
18. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
19. средняя облицовка правой стойки B в сборе
20. облицовка верхней части правой стойки B в сборе.
21. Задний правый потолочный поручень
22. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
23. Шторка багажного отделения в сборе
24. Экранирующая крышка багажного отделения в сборе.
25. Кронштейн крышки багажного отделения в сборе
26. Демонтаж/монтаж узла ящика для инструментов багажника
27. облицовочная панель порога задней двери в сборе
28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
29. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
30. облицовка правой задней боковины в сборе
31. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
32. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
33. облицовка верхней части левой стойки B в сборе.
34. Задний левый потолочный поручень
35. облицовка левого порога в сборе
36. облицовка верхней части левой стойки D в сборе.
37. облицовка левой задней боковины в сборе
38. облицовка верхней части левой стойки C в сборе
39. Демонтаж/монтаж узла потолка

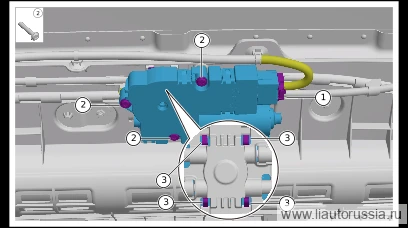

Снятие 3 шагов

1.

   1

   Отсоедините разъём (1 шт.) жгута проводов солнцезащитной шторки люка.
2. 2

   Выверните фиксирующие болты (3 шт.), крепящие электродвигатель в сборе.

   🔧 головка-бита T25
3. 3

   Отсоедините фиксирующую защёлку (4 шт.), соединяющую электродвигатель в сборе с рамой переднего люка в сборе, снимите электродвигатель в сборе.

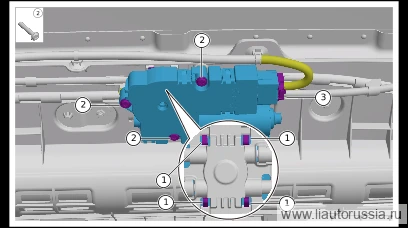

Установка 3 шагов

1.

   1

   Установите электродвигатель в сборе, убедитесь, что он установлен в правильное положение (4 шт.).
2. 2

   Установите крепёжные болты (3 шт.), фиксирующие электродвигатель в сборе. W01-90000400 Болт Момент затяжки: 4±0,5 Н·м

   ⚙︎ 4±0.5 Н·м🔧 Торцевая головка с битой T25W01-90000400
3. 3

   Установите разъём жгута проводов шторки люка (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Внимание: после замены передней шторки люка в сборе необходимо выполнить её калибровку. 1 .
• Подключите диагностический прибор. 2 . Последовательно нажмите Диагностика ЭБУ (XCU) → Управление процедурами → Калибровка передней шторки
• Калибровка. 3 . Нажмите «Подтвердить выполнение» и дождитесь успешного завершения калибровки передней солнцезащитной шторки.
