Декоративная накладка лидара в сборе

Подготовительные работы 39

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Складывание и поднятие спинки сиденья второго ряда
6. Крышка багажника в сборе
7. Аккумулятор книга владельца
8. Левый солнцезащитный козырёк
9. Крепёжный крючок солнцезащитного козырька
10. облицовка верхней части левой стойки A в сборе
11. Правый солнцезащитный козырёк
12. Крепёжный крючок солнцезащитного козырька
13. Поручень потолка переднего ряда
14. облицовка верхней части правой стойки А в сборе
15. плафон для чтения в сборе
16. верхний кожух внутреннего зеркала заднего вида в сборе
17. нижний корпус-крышка внутреннего зеркала заднего вида в сборе
18. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
19. средняя облицовка правой стойки B в сборе
20. облицовка верхней части правой стойки B в сборе.
21. Задний правый потолочный поручень
22. Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
23. Шторка багажного отделения в сборе
24. Экранирующая крышка багажного отделения в сборе.
25. Кронштейн крышки багажного отделения в сборе
26. Демонтаж/монтаж узла ящика для инструментов багажника
27. облицовочная панель порога задней двери в сборе
28. Демонтаж/монтаж панели выключателя правой задней боковины и узла
29. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
30. облицовка правой задней боковины в сборе
31. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
32. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
33. облицовка верхней части левой стойки B в сборе.
34. Задний левый потолочный поручень
35. облицовка левого порога в сборе
36. облицовка верхней части левой стойки D в сборе.
37. облицовка левой задней боковины в сборе
38. облицовка верхней части левой стойки C в сборе
39. Демонтаж/монтаж узла потолка

Снятие 15 шагов

1.

   1

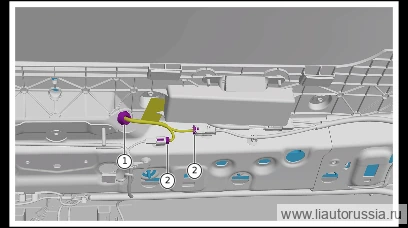

   Отсоедините разъём переходного жгута проводов лидара (2 шт.). 2. Извлеките резиновую заглушку переходного жгута проводов лидара (1 шт.).

2.

   2

   Выверните крепёжный болт облицовки лидара в сборе (3 шт.).

   🔧 головка 10 ммX01-89146620одноразовая деталь

   Примечание. Комбинированный узел X01-89146620 — болт с шестигранной головкой и внутренним фигурным (звездообразным) шлицем, пружинная шайба и плоская шайба — является одноразовой деталью, при каждой разборке/сборке необходимо заменять его на новый.
3. 3

   Выверните крепёжную гайку облицовки лидара в сборе (11 шт.).

   🔧 торцевая головка 10 мм

4.

   4

   С помощью монтажной лопатки отожмите левую панель облицовки лидара в сборе.

   Примечание. Не используйте лопатку за пределами жёлтой зоны, чтобы не допустить повреждения лобового стекла и стекла люка.

5.

   5

   Используя монтажную лопатку, отожмите правую накладку декоративной панели лидара в сборе.

   Примечание. Запрещается использовать монтажную лопатку за пределами жёлтой зоны во избежание повреждения лобового стекла и стекла люка крыши.

6.

   6

   С помощью проволочного резака (струны) - - вставьте его из точки, указанной стрелкой A, в точку, указанную стрелкой B, и прорежьте им насквозь герметик стекла.
7. 7

   Проденьте проволоку - - через тяговое отверстие тяговой отвёртки и зафиксируйте. 3. В направлении, указанном стрелкой C, выполните параллельный рез, отсоедините соединение облицовки лидара в сборе с кузовом, снимите облицовку лидара в сборе.

   Примечание

   • Между облицовкой лидара в сборе и стеклом установите защитную пластину для безопасности, чтобы предотвратить повреждение стекла при перемещении проволоки. b.
   • После прохождения проволоки сквозь клей стекла своевременно зафиксируйте её, чтобы избежать травмирования проволокой или царапин на кузове. c.
   • После прохождения проволоки сквозь клей стекла запрещается её перекручивание, концы необходимо развести влево и вправо.

8.

   8

   Снимите облицовку лидара в сборе в направлении, указанном стрелкой.

9.

   9

   Отсоедините разъём переходного жгута проводов лидара в сборе (1 шт.).
10. 10

    Выверните крепёжные винты(3 шт.) лидара, снимите лидар.

    🔧 Торцевая головка-бита T25

11.

    11

    При демонтаже и монтаже лидара и облицовки лидара необходимо заменить уплотнительный поролон радара X01-89030006.

    X01-89030006одноразовая деталь

    Примечание. Уплотнительный поролон радара X01-89030006 является одноразовой деталью, при каждой разборке/сборке необходимо заменять его на новый.

12.

    12

    Снимите болт с полукруглой головкой облицовки лидара в сборе (11 шт.).

    одноразовая деталь

    Примечание. Специальный болт облицовки лидара LAA-82030013 является деталью одноразового использования, после каждого снятия/установки его необходимо заменять новым.

13.

    13

    При снятии облицовки лидара в сборе необходимо удалить клей с жёлтых участков кузова.

14.

    14

    При снятии декоративной панели лидара в сборе необходимо удалить клей с жёлтых участков.

15.

    15

    При снятии лидара необходимо удалить герметик.

Установка 12 шагов

1. 1

   При демонтаже и монтаже лидара и облицовки лидара в сборе необходимо заменить уплотнительный поролон радара X01-89030006.

   X01-89030006одноразовая деталь

   Примечание. Уплотнительный поролон радара X01-89030006 является одноразовой деталью, при каждой разборке/сборке необходимо заменять его на новый.

2.

   2

   При снятии и установке лидара и облицовки лидара в сборе необходимо заменить специальный болт облицовки лидара LAA-82030013.

   одноразовая деталь

   Примечание. Специальный болт облицовки лидара LAA-82030013 является деталью одноразового использования, после каждого снятия/установки его необходимо заменять новым.

3.

   3

   Установите лидар, установите крепёжные винты лидара (3 шт.). X01-89275020 самонарезающий винт с внутренним шестигранным (звездообразным) приводом, полукруглой головкой и фланцем Момент затяжки: 2.0±0.2 Н·м

   ⚙︎ 2.0±0.2 Н·м🔧 бита-головка T25X01-89275020

4.

   4

   Подсоедините разъём переходного жгута проводов лидара в сборе (1 шт.).

5.

   5

   Нанесите теплопроводящий клей радара в соответствии с требованиями схемы на жёлтую зону лидара, диаметр валика клея 2~3 мм, нанесение должно быть равномерным и непрерывным, зазор между валиками клея около 3 мм. Номер вспомогательного материала: X01-89030020 теплопроводящий клей радара

   X01-89030020

   Примечание. Убедитесь, что жёлтая зона нанесения клея лидара чистая и без загрязнений, при наличии загрязнений протрите чистой тканью.
6. 6

   При установке декоративной панели лидара в сборе с узлом лидара необходимо нанести герметик на жёлтые участки. Номер вспомогательного материала: Z99-99990197 3M быстроотверждаемый клей-герметик (белый)

   Z99-99990197

   Примечание. Убедитесь, что зона нанесения герметика на декоративной панели лидара в сборе чистая и без загрязнений, при наличии загрязнений протрите чистой тканью.

7.

   7

   При установке декоративной панели лидара в сборе заново наклейте новую 3M-ленту на жёлтые зоны с обеих сторон панели. Номер вспомогательного материала: LAA-57080016-3M-лента

   Примечание. Убедитесь, что жёлтая зона декоративной панели лидара в сборе чистая, без загрязнений; при наличии загрязнений протрите чистой тканью.

8.

   8

   Установите декоративную панель лидара в сборе.

   Примечание. При установке декоративной панели лидара в сборе необходимо полностью вдавить уплотнительные выступы с обеих сторон в уплотнитель лобового стекла.

9.

   9

   Установите резиновую заглушку переходного жгута проводов лидара (1 шт.).
10. 10

    Подсоедините разъём переходного жгута проводов лидара (2 шт.).

11.

    11

    Установите крепёжные гайки (11 шт.) облицовки лидара в сборе. M01-89340006 комплект шестигранной гайки и плоской шайбы Момент затяжки: 5±1 Н·м

    ⚙︎ 5±1 Н·м🔧 головка 10 ммM01-89340006
12. 12

    Установите крепёжный болт декоративной панели лидара в сборе (3 шт.). X01-89146620 болт с шестигранной головкой и внутренним шлицем Torx, пружинная шайба и плоская шайба в сборе Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 Головка Внимание: X01-89146620 болт с шестигранной головкой и внутренним шлицем Torx, пружинная шайба и плоская шайба в сборе — расходная деталь, при каждой разборке/сборке необходимо заменять на новую 10 ммX01-89146620одноразовая деталь

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка лидара - MAX
