Компоненты переднего стабилизатора поперечной устойчивости — передний стабилизатор поперечной устойчивости в сборе
Передняя подвеска · Li L7 2022–2023 · стр. 1461–1462 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- После демонтажа узла переднего подрамника в сборе необходимо обеспечить дополнительную опору автомобиля.
- При снятии/установке узла переднего подрамника в сборе плавно и медленно опускайте/поднимайте его с помощью инструмента-подставки; операцию должны выполнять совместно два специалиста по ремонту.
- После завершения установки опустите автомобиль до касания земли; в этот момент не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма» — система автоматически произведёт накачку; после завершения накачки автомобиль можно перемещать по необходимости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 29
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Высоковольтная система книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Накладка арки левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Колесо в сборе (алюминиевое)
- Подкрылок левого переднего колеса в сборе
- Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
- Колесо в сборе (алюминиевое)
- Подкрылок правого переднего колеса в сборе
- Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
- Нижняя защита переднего бампера
- Средний монтажный кронштейн нижней защиты переднего бампера
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Подвеска глушителя выпускной системы
- Патрубок отвода воздуха интеркулера в сборе Ⅰ
- защитная балка шасси
- Левая передняя нижняя защита днища
- Кронштейн электронного насоса ОЖ отопителя
- Кронштейн электронного трёхходового клапана
- левая тяга задней опоры переднего силового агрегата в сборе
- правая тяга задней опоры переднего силового агрегата в сборе
- Передний подрамник в сборе
Снятие 1 шагов
-

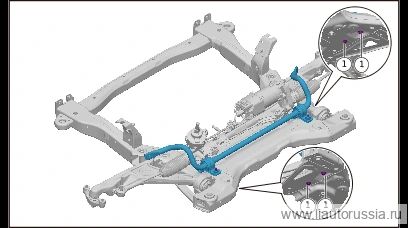

Выверните крепёжный болт переднего стабилизатора поперечной устойчивости в сборе (4 шт.), снимите передний стабилизатор поперечной устойчивости в сборе.
🔧 Головка 15 мм
Установка 1 шагов
-
Установите передний поперечный стабилизатор в сборе, установите крепёжные болты переднего поперечного стабилизатора в сборе (4 шт.). X01-89185035 Шестигранный фланцевый направляющий болт Момент затяжки: 120±10 Н·м
⚙︎ 120±10 Н·м🔧 Головка 15 ммX01-89185035
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите передний поперечный стабилизатор в сборе, установите крепёж… | 120±10 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка высоты
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка камер переднего вида, заднего вида и передней длиннофокусной камеры
- Калибровка камер кругового обзора
- Калибровка лидара
