Кронштейн электронного насоса ОЖ отопителя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, каску и защитные очки.
- Во избежание ожогов не снимайте крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка, когда приводной электродвигатель и радиатор не остыли, система охлаждения выбросит горячую жидкость под высоким давлением и пар.
- При нагреве охлаждающая жидкость образует пар, избегайте вдыхания этого газа.
- При случайном вдыхании большого количества паров охлаждающей жидкости или её попадании внутрь организма немедленно выпейте чистую воду, вызовите рвоту или незамедлительно обратитесь за медицинской помощью.
- Если электропитание автомобиля не отключено, электровентилятор может включиться в любой момент — категорически запрещается протягивать руки в зону вращения вентилятора.
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов, необходимо избегать попадания брызг охлаждающей жидкости на высоковольтные компоненты.
- Для защиты окружающей среды охлаждающую жидкость необходимо централизованно собирать и обрабатывать, используя для сбора мерную ёмкость с делениями, для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовую или промышленную систему водоснабжения, соединённую с обычным источником воды.
- При демонтаже следить за тем, чтобы в разъём жгута проводов не попала вода, необходимо закрыть его защитным колпачком, после чего снимать трубку охлаждающей жидкости.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 5
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
- защитная балка шасси
- Левая передняя нижняя защита днища
Снятие 3 шагов
-

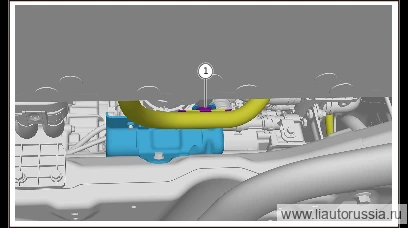

Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
-

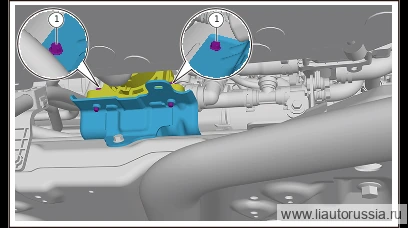

Выверните крепёжные болты (2 шт.) электронного насоса ОЖ отопителя, используя подходящий инструмент для поддержки электронного насоса ОЖ отопителя.
🔧 головка 10 мм -

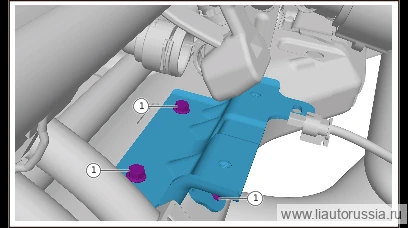

Выверните крепёжные болты (3 шт.) кронштейна электронного насоса ОЖ отопителя, снимите кронштейн электронного насоса ОЖ отопителя.
🔧 головка 10 мм
Установка 3 шагов
-
Установите кронштейн электронного насоса ОЖ отопителя, установите крепёжные болты (3 шт.) кронштейна электронного насоса ОЖ отопителя. Q1860612F71 болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860612F71 -
Установите электронный насос ОЖ отопителя, установите крепёжный болт(2 шт.) электронного насоса ОЖ отопителя. Q1860625F61 Болт с шестигранной головкой и фланцем Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860625F61 -
Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн электронного насоса ОЖ отопителя, установите креп… | 9±1 Н·м |
| Установите электронный насос ОЖ отопителя, установите крепёжный болт(2… | 9±1 Н·м |
