Кронштейн электронного трёхходового клапана
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен носить защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Во избежание ожогов запрещается снимать крышку расширительного бачка до остывания приводного электродвигателя.
- Если снять крышку расширительного бачка при неостывших приводном электродвигателе и радиаторе, система охлаждения выбросит горячую жидкость и пар под высоким давлением.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 3
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Подъём и опускание автомобиля
Снятие 3 шагов
-

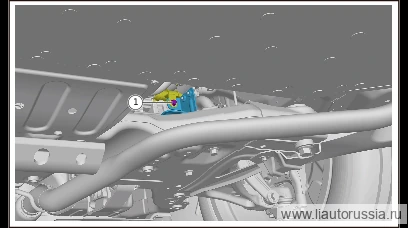

Выверните крепёжный болт (1 шт.) отводящего шланга 2 3-го порта трёхходового клапана отопителя, отведите отводящий шланг 2 3-го порта трёхходового клапана отопителя в сторону.
🔧 головка (торцевая) 10 мм -

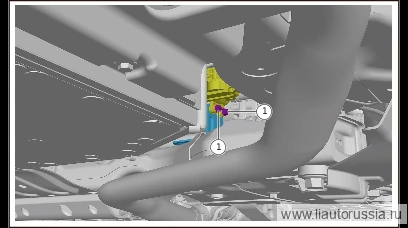

Выверните крепёжный болт электронного трёхходового клапана (2 шт.), отведите электронный трёхходовой клапан в сторону.
🔧 головка (торцевая) 10 мм -
Выверните крепёжный болт кронштейна электронного трёхходового клапана (2 шт.), снимите кронштейн электронного трёхходового клапана.
🔧 головка (торцевая) 10 мм
Установка 3 шагов
-

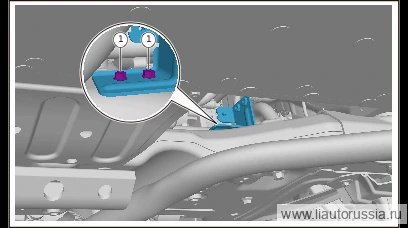

Установите кронштейн электронного трёхходового клапана, установите крепёжные болты кронштейна электронного трёхходового клапана (2 шт.). Q1860612F71 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка (торцевая) 10 ммQ1860612F71 -
Установите электронный трёхходовой клапан, установите крепёжные болты электронного трёхходового клапана (2 шт.). Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка (торцевая) 10 ммQ1860616F70 -
Выверните крепёжный болт (1 шт.) отводящего шланга 2 3-го порта трёхходового клапана отопителя, отведите отводящий шланг 2 3-го порта трёхходового клапана отопителя в сторону. Q1860616F70 болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка (торцевая) 10 ммQ1860616F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн электронного трёхходового клапана, установите кре… | 9±1 Н·м |
| Установите электронный трёхходовой клапан, установите крепёжные болты… | 9±1 Н·м |
| Выверните крепёжный болт (1 шт.) отводящего шланга 2 3-го порта трёххо… | 9±1 Н·м |
