Электроусилитель рулевого управления с поперечной рулевой тягой в сборе

Рулевое управление · Li L7 2022–2023 · стр. 1889–1896 оригинала
20 шагов снятия20 шагов установки 14 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Электроусилитель рулевого управления с поперечной рулевой тягой в сборе

Специальный инструмент

КодНаименованиеВидНазначение
1L429IR7A5LИнструмент для отсоединения шарового пальца рулевой тягиДолжен обеспечивать быстрое и точное снятие шарового пальца в месте установки, не повреждая резьбу и контактную поверхность. Должен обеспечивать быстрое и точное
29R3MFOP0UMИнструмент для отсоединения шарового пальца рулевой тяги
Снимите с посадочного места, не допуская повреждения резьбы и контактной поверхности.

Подготовительные работы 25

  1. Двери автомобиля книга владельца
  2. Включение режима подъёма автомобиля
  3. Открытие и закрытие капота
  4. Аккумулятор книга владельца
  5. Защитная крышка багажника
  6. Ящик для инструмента в багажнике
  7. Высоковольтная система книга владельца
  8. Подъём и опускание автомобиля
  9. Накладка арки левого переднего колеса в сборе
  10. Накладка правой передней колёсной арки в сборе
  11. Колесо в сборе (алюминиевое)
  12. Подкрылок левого переднего колеса в сборе
  13. Компоненты переднего стабилизатора поперечной устойчивости — левая соединительная тяга переднего стабилизатора поперечной устойчивости в сборе
  14. Колесо в сборе (алюминиевое)
  15. Подкрылок правого переднего колеса в сборе
  16. Компонент переднего стабилизатора: правая соединительная тяга переднего стабилизатора в сборе
  17. Нижняя защита переднего бампера в сборе
  18. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
  19. Передний глушитель в сборе
  20. Патрубок отвода воздуха интеркулера в сборе Ⅰ
  21. защитная балка шасси
  22. Левая передняя нижняя защита днища
  23. Кронштейн электронного насоса ОЖ отопителя
  24. левая тяга задней опоры переднего силового агрегата в сборе
  25. правая тяга задней опоры переднего силового агрегата в сборе

Снятие 20 шагов

  1. Шаг 1

    Выверните гайку крепления левой наружной рулевой тяги в сборе (1 шт.).

    🔧 головка 21 ммодноразовая деталь
    Примечание. Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70 является деталью одноразового использования — при каждом снятии/установке необходимо заменять её на новую.
  2. Шаг 2

    Снимите большую шайбу (левая передняя).

  3. Шаг 3

    С помощью съёмника шаровых шарниров рулевой тяги отсоедините левую наружную рулевую тягу в сборе от левого переднего поворотного кулака в сборе.

    Примечание. При использовании съёмника шаровых шарниров рулевой тяги обращайте внимание на положение зацепления.
  4. Шаг 4

    Выверните болт крепления кронштейна установки шарового пальца левого переднего рычага подвески (2 шт.).

    🔧 головка 15 ммD01-89186133одноразовая деталь
    Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
  5. Шаг 5

    Выверните болт крепления левого переднего нижнего рычага подвески в сборе к левому нижнему кронштейну амортизатора в сборе (1 шт.).

    🔧 Головка 21 мм

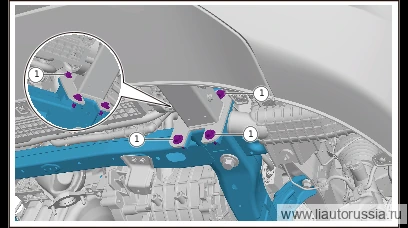

  6. Шаг 6

    Выверните болт крепления переднего подрамника в сборе (левая сторона) (4 шт.).

    🔧 головка 13 мм

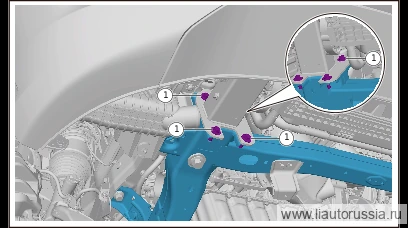

  7. Шаг 7

    Выверните болты крепления переднего подрамника в сборе (правая сторона) (4 шт.).

    🔧 головка 13 мм
  8. Шаг 8

    Выверните гайку крепления правой наружной рулевой тяги в сборе (1 шт.).

    🔧 головка 21 ммодноразовая деталь
    Примечание. Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70 является деталью одноразового использования — при каждом снятии/установке необходимо заменять её на новую.
  9. Шаг 9

    Снимите большую шайбу (правая передняя).

  10. Шаг 10

    С помощью инструмента для отсоединения шарового наконечника рулевой тяги отсоедините правую наружную рулевую тягу в сборе от правого переднего поворотного кулака в сборе.

    Примечание. При использовании инструмента для отсоединения шарового наконечника рулевой тяги следите за положением фиксации.
  11. Шаг 11

    Выверните болт крепления кронштейна установки шарового пальца правого переднего рычага подвески (2 шт.).

    🔧 головка 15 ммD01-89186133одноразовая деталь
    Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
  12. Шаг 12

    Выверните болт крепления правого переднего рычага подвески в сборе с нижним кронштейном правого переднего амортизатора в сборе (1 шт.).

    🔧 головка 21 мм
  13. Шаг 13

    Отсоедините фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

  14. Шаг 14

    Выверните крепёжный болт (1 шт.), отсоедините промежуточный вал рулевого управления с пыльником в сборе от электроусилителя рулевого управления с рулевыми тягами в сборе.

    🔧 головка 10 мм Внимание: перед снятием крепёжного болта промежуточного вала рулевого управления с пыльником в сборе необходимо зафиксировать рулевое колесо в сборе с помощью фиксатора рулевого колеса

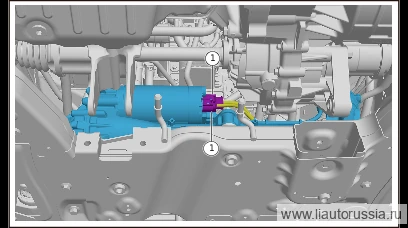

  15. Шаг 15

    Отсоедините разъём жгута проводов электроусилителя рулевого управления с поперечной тягой в сборе (2 шт.).

  16. Шаг 16

    Выверните болт крепления кронштейна EPS жгута проводов моторного отсека (1 шт.), отведите кронштейн EPS жгута проводов моторного отсека в сторону.

    🔧 головка 10 мм
  17. Шаг 17

    Выверните болт крепления высоковольтного жгута от тяговой батареи к переднему электродвигателю (2 шт.), отведите высоковольтный жгут от тяговой батареи к переднему электродвигателю в сторону.

    🔧 головка 10 мм
  18. Шаг 18

    Выверните болты крепления переднего подрамника в сборе (2 шт.).

    🔧 головка 18 мм
  19. Выверните крепёжный болт переднего подрамника в сборе (4 шт.), медленно опустите передний подрамник в сборе с узлами. После демонтажа узлов переднего подрамника в сборе центр тяжести автомобиля изменится, что приведёт к неустойчивому положению на подъёмнике, в связи с чем необходимо обеспечить дополнительную опору автомобиля. При демонтаже узлов переднего подрамника в сборе используйте инструмент-траверсу для плавного и медленного опускания, операция должна выполняться совместно двумя специалистами по ремонту.

    🔧 торцевая головка Примечание: перед демонтажем необходимо зафиксировать модуль двигателя (ДВС) в сборе и мультимодальный электропривод в сборе при помощи подвески удлинителя пробега 21 мм

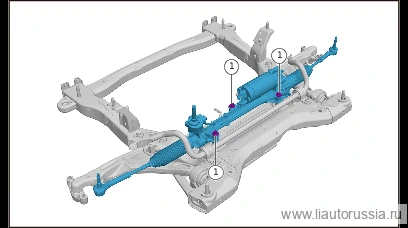

  20. Шаг 20

    Выверните фиксирующий болт (3 шт.) электроусилителя рулевого управления с рулевой тягой в сборе, снимите электроусилитель рулевого управления с рулевой тягой в сборе.

    🔧 Головка Внимание: D01-89186133 комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, после каждого демонтажа необходимо заменять на новую деталь 15 ммD01-89186133одноразовая деталь
    Примечание
    • При ДТП или движении в состоянии, близком к аварийному, рулевой механизм может получить различные повреждения вследствие ударных нагрузок, которые представляют собой недопустимый для автомобиля риск и могут привести к отказу рулевого управления.
    • Поскольку полная проверка всех деталей рулевого механизма нецелесообразна из-за чрезмерных затрат, вместо неё необходимо учитывать состояние других легко проверяемых компонентов.
    • При возникновении любого из следующих случаев ремонт запрещён, рулевой механизм необходимо заменить: Рулевой механизм подгорел.
    • Рулевая тяга, рулевая колонка, крепёжные детали рулевого механизма повреждены, имеют остаточную деформацию или разрушены.
    • На рулевом механизме имеются видимые или явные повреждения (в частности, необходимо проверить блок управления и все разъёмные соединения на предмет повреждений и волосяных трещин).
    • Рулевой механизм заклинивает при повороте из одного крайнего положения в другое.
    • Если клиент или страховая компания по причине затрат отказываются от замены рулевого механизма, необходимой по соображениям безопасности, это необходимо оформить документально и получить подпись стороны, оплачивающей ремонт после ДТП.

Установка 20 шагов

  1. Шаг 1

    Установите электроусилитель рулевого управления с рулевой тягой в сборе, установите болт крепления электроусилителя рулевого управления с рулевой тягой в сборе (3 шт.). D01-89186133 Комплект: болт с шестигранной фланцевой головкой и плоская шайба Момент затяжки: 70 Н·м +90°

    ⚙︎ 70 Н·м+90°🔧 Головка Примечание: D01-89186133 Комплект болта с шестигранной фланцевой головкой и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его новым 15 ммD01-89186133одноразовая деталь
    Примечание
    • При ДТП или движении в условиях, близких к аварийным, рулевой механизм может получить различные повреждения вследствие ударных нагрузок, что представляет для автомобиля неприемлемый риск и может привести к отказу рулевого управления.
    • Поскольку полная проверка всех деталей рулевого механизма нецелесообразна из-за чрезмерных затрат, вместо этого необходимо оценивать состояние других легко проверяемых компонентов.
    • При возникновении любого из следующих случаев ремонт запрещён, рулевой механизм подлежит обязательной замене: рулевой механизм сгорел; рулевая тяга, рулевая колонка, крепёжные детали рулевого механизма повреждены, имеют остаточную деформацию или трещины; на рулевом механизме имеются видимые или очевидные повреждения (в особенности необходимо проверить блок управления и все разъёмные соединения на предмет повреждений и волосяных трещин); рулевой механизм заклинивает при повороте из одного крайнего положения в другое.
    • Если клиент или страховая компания по причине затрат отказываются от замены рулевого механизма, необходимой по соображениям безопасности, то по этому факту необходимо составить письменный акт и получить подпись стороны, несущей расходы по ремонту после ДТП.
  2. Шаг 2

    Установите передний подрамник в сборе с компонентами, установите болт крепления переднего подрамника в сборе (4 шт.). X01-89185070 Комбинация болта с шестигранной фланцевой головкой и плоской шайбы Момент затяжки: 130 Н·м+90°

    ⚙︎ 130 Н·м+90°🔧 головка 21 ммX01-89185070
  3. Установите крепёжный болт переднего подрамника в сборе (2 шт.). X01-89185043 комплект шестигранного болта и плоской шайбы Момент затяжки: 190±15 Н·м После завершения установки необходимо снять подвеску удлинителя пробега, фиксирующую модуль двигателя (ДВС) в сборе и мультимодальный электропривод в сборе.

    ⚙︎ 190±15 Н·м🔧 торцевая головка Примечание: при установке узлов переднего подрамника в сборе используйте инструмент-траверсу для плавного и медленного подъёма, операция должна выполняться совместно двумя специалистами по ремонту 18 ммX01-89185043
  4. Шаг 4

    Установите высоковольтный жгут от тяговой батареи к переднему электродвигателю, установите болт крепления высоковольтного жгута от тяговой батареи к переднему электродвигателю (2 шт.). Q1860616F70 болт шестигранный фланцевый. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70
  5. Шаг 5

    Установите кронштейн EPS жгута проводов моторного отсека, установите болт крепления кронштейна EPS жгута проводов моторного отсека (1 шт.). Q1860620F61 болт шестигранный фланцевый. Момент затяжки: 9±1 Н·м.

    ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860620F61
  6. Шаг 6

    Подсоедините разъём жгута проводов электроусилителя рулевого управления с поперечной тягой в сборе (2 шт.).

  7. Подсоедините промежуточный вал рулевого управления с пыльником в сборе к электроусилителю рулевого управления с рулевой тягой в сборе, установите фиксирующий болт (1 шт.). Q1840830TF61 Болт с шестигранной фланцевой головкой Момент затяжки: 27±2 Н·м

    ⚙︎ 27±2 Н·м🔧 Головка Внимание: после установки промежуточного вала рулевого управления с пыльником в сборе необходимо снять фиксатор рулевого колеса 10 ммQ1840830TF61
  8. Шаг 8

    Установите фиксатор (1 шт.) высоковольтного жгута проводов от тяговой аккумуляторной батареи к компрессору и PTC.

  9. Шаг 9

    Установите болт крепления правого переднего рычага подвески в сборе с нижним кронштейном правого переднего амортизатора в сборе (1 шт.). X01-89186161 направляющий болт шестигранный фланцевый. Момент затяжки: 180±10 Н·м.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186161
  10. Шаг 10

    Установите болт крепления кронштейна установки шарового пальца правого переднего рычага подвески (2 шт.). D01-89186133 комплект болт шестигранный фланцевый с плоской шайбой. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 15 ммD01-89186133одноразовая деталь
    Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
  11. Шаг 11

    Соедините правую наружную рулевую тягу в сборе с правым передним поворотным кулаком в сборе.

  12. Шаг 12

    Установите большую шайбу (правая передняя).

  13. Шаг 13

    Установите гайку крепления правой наружной рулевой тяги в сборе (1 шт.). Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 21 ммодноразовая деталь
    Примечание. Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70 является деталью одноразового использования — при каждом снятии/установке необходимо заменять её на новую.
  14. Шаг 14

    Установите болт крепления переднего подрамника в сборе (правая сторона) (4 шт.). Комплект Q146B0830F61L болт шестигранной головки, пружинная шайба и плоская шайба. Момент затяжки: 23±2 Н·м.

    ⚙︎ 23±2 Н·м🔧 головка 13 мм
  15. Шаг 15

    Установите болт крепления переднего подрамника в сборе (левая сторона) (4 шт.). Комплект: болт с шестигранной головкой Q146B0830F61L, пружинная шайба и плоская шайба Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 Головка 13 мм
  16. Шаг 16

    Установите болт крепления левого переднего рычага подвески в сборе с нижним кронштейном левого переднего амортизатора в сборе (1 шт.). X01-89186161 направляющий болт шестигранный фланцевый. Момент затяжки: 180±10 Н·м.

    ⚙︎ 180±10 Н·м🔧 головка 21 ммX01-89186161
  17. Шаг 17

    Установите болт крепления кронштейна установки шарового пальца левого переднего рычага подвески (2 шт.). D01-89186133 комплект болт шестигранный фланцевый с плоской шайбой. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 15 ммD01-89186133одноразовая деталь
    Примечание. Комплект D01-89186133 болт шестигранный фланцевый с плоской шайбой является деталью одноразового использования — при каждом снятии/установке необходимо заменять на новую.
  18. Шаг 18

    Соедините левую наружную рулевую тягу в сборе с левым передним поворотным кулаком в сборе.

  19. Шаг 19

    Установите большую шайбу (левая передняя).

  20. Шаг 20

    Установите гайку крепления левой наружной рулевой тяги в сборе (1 шт.). Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70. Момент затяжки: 120±10 Н·м.

    ⚙︎ 120±10 Н·м🔧 головка 21 ммодноразовая деталь
    Примечание. Гайка стопорная шестигранная фланцевая с неметаллической вставкой Q33914T13F70 является деталью одноразового использования — при каждом снятии/установке необходимо заменять её на новую.

Моменты затяжки — сводка

ОперацияМомент
Установите электроусилитель рулевого управления с рулевой тягой в сбор…70 Н·м+90°
Установите передний подрамник в сборе с компонентами, установите болт…130 Н·м+90°
Установите крепёжный болт переднего подрамника в сборе (2 шт.). X01-89…190±15 Н·м
Установите высоковольтный жгут от тяговой батареи к переднему электрод…9±1 Н·м
Установите кронштейн EPS жгута проводов моторного отсека, установите б…9±1 Н·м
Подсоедините промежуточный вал рулевого управления с пыльником в сборе…27±2 Н·м
Установите болт крепления правого переднего рычага подвески в сборе с…180±10 Н·м
Установите болт крепления кронштейна установки шарового пальца правого…120±10 Н·м
Установите гайку крепления правой наружной рулевой тяги в сборе (1 шт.…120±10 Н·м
Установите болт крепления переднего подрамника в сборе (правая сторона…23±2 Н·м
Установите болт крепления переднего подрамника в сборе (левая сторона)…23±2 Н·м
Установите болт крепления левого переднего рычага подвески в сборе с н…180±10 Н·м
Установите болт крепления кронштейна установки шарового пальца левого…120±10 Н·м
Установите гайку крепления левой наружной рулевой тяги в сборе (1 шт.)…120±10 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
