Верхний радиатор электродвигателя в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Во время работы увеличителя запаса хода температура охлаждающей жидкости в переднем модуле охлаждения очень высокая, поэтому необходимо заглушить увеличитель запаса хода и дождаться, пока охлаждающая жидкость в переднем модуле охлаждения остынет до комнатной температуры, и только после этого производить демонтаж, иначе горячая охлаждающая жидкость может вызвать ожоги.
- При нагреве охлаждающая жидкость образует пар, следует избегать вдыхания этого газа.
- При случайном обильном вдыхании паров охлаждающей жидкости или её попадании внутрь организма необходимо немедленно выпить чистой воды, вызвать рвоту или немедленно обратиться за медицинской помощью.
- После завершения установки опустите автомобиль так, чтобы он встал на землю.
- В это время не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёмника», система автоматически произведёт накачку.
- После завершения накачки автомобиль можно перемещать по необходимости.
- В целях защиты окружающей среды охлаждающую жидкость необходимо собирать централизованно, используя мерную ёмкость для последующей утилизации или переработки.
- Запрещается сливать охлаждающую жидкость в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.
- При демонтаже следите, чтобы в разъём жгута проводов не попала вода, — перед отсоединением трубки его необходимо закрыть защитным колпачком.
- При демонтаже не повредите лакокрасочное покрытие.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 29
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- левый
- правый
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка арки левого переднего колеса в сборе
- Накладка правой передней колёсной арки в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- передняя дополнительная балка бампера, сварной узел в сборе
- Нижняя активная решётка радиатора в сборе
- правый передний комбинированный фонарь в сборе
- Компоненты балки бампера — Передняя балка бампера в сборе
- Узел монтажного кронштейна передней комбинированной фары
- Воздухоотводящий щиток радиатора двигателя в сборе
- Верхний уплотнитель радиатора в сборе
- верхняя поперечина радиатора, подузел в сборе
- Верхняя опора радиатора
- Верхняя опора радиатора
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Откачка и заправка хладагента
Снятие 5 шагов
-
Отсоедините фиксатор соединительной трубки левой стороны низкотемпературного радиатора (1 шт.).
-

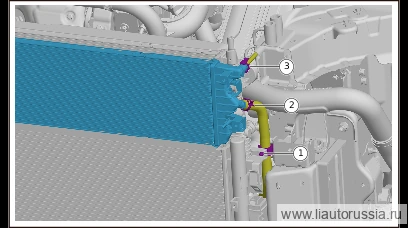

Ослабьте хомут соединительной трубки левой стороны низкотемпературного радиатора (1 шт.), отсоедините верхний радиатор электродвигателя в сборе от соединительной трубки левой стороны низкотемпературного радиатора.
-
Отсоедините фиксатор обратного патрубка электродвигателя (1 шт.), отсоедините верхний радиатор электродвигателя в сборе от обратного патрубка электродвигателя.
-

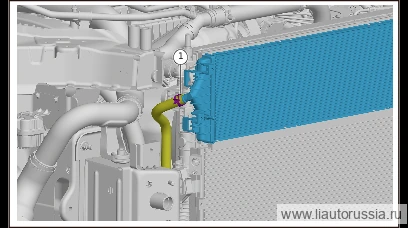

Ослабьте хомут соединительной трубки правой стороны низкотемпературного радиатора (1 шт.), отсоедините верхний радиатор электродвигателя в сборе от соединительной трубки правой стороны низкотемпературного радиатора.
-

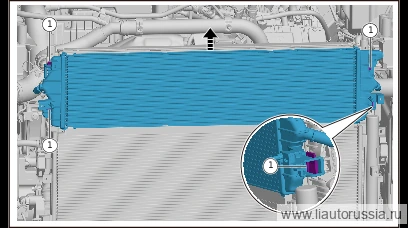

Отсоедините фиксирующий зажим верхнего радиатора электродвигателя в сборе (4 шт.), снимите верхний радиатор электродвигателя в сборе в направлении, указанном стрелкой.
Установка 5 шагов
-
Установите верхний радиатор электродвигателя в сборе в направлении, указанном стрелкой.
Примечание. Убедитесь, что зажим верхнего радиатора электродвигателя в сборе установлен до фиксации. -
Подсоедините верхний радиатор электродвигателя в сборе к соединительной трубке правой стороны низкотемпературного радиатора, установите хомут соединительной трубки правой стороны низкотемпературного радиатора (1 шт.).
-
Подсоедините верхний радиатор электродвигателя в сборе к обратному патрубку электродвигателя, установите фиксатор обратного патрубка электродвигателя (1 шт.).
-
Подсоедините верхний радиатор электродвигателя в сборе к соединительной трубке левой стороны низкотемпературного радиатора, установите хомут соединительной трубки левой стороны низкотемпературного радиатора (1 шт.).
-
Установите фиксатор соединительной трубки левой стороны низкотемпературного радиатора (1 шт.).
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
