Нижняя уплотнительная губка высокотемпературного радиатора
Передний модуль охлаждения · Li L7 2022–2023 · стр. 1198–1199 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Оператор должен использовать защитную обувь, рабочие перчатки, защитную каску и защитные очки.
- Во время работы увеличителя запаса хода температура охлаждающей жидкости в переднем модуле охлаждения очень высокая, поэтому необходимо заглушить увеличитель запаса хода и дождаться, пока охлаждающая жидкость в переднем модуле охлаждения остынет до комнатной температуры, и только после этого производить демонтаж, иначе горячая охлаждающая жидкость может вызвать ожоги.
- После установки опустите автомобиль, чтобы он встал на колёса.
- В этот момент не перемещайте автомобиль.
- Нажмите на экране «Выйти из режима подъёма» — система автоматически начнёт накачку, по завершении накачки автомобиль можно перемещать по необходимости.
- При демонтаже не повредите лакокрасочное покрытие.
Подготовительные работы 27
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Передняя защита моторного отсека
- Правая защита моторного отсека в сборе
- Левая защита моторного отсека в сборе
- левый
- правый
- Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
- переднее комбинированное звёздчато-кольцевое освещение в сборе
- Накладка правой передней колёсной арки в сборе
- Накладка арки левого переднего колеса в сборе
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Демонтаж/монтаж узла переднего бампера в сборе
- Воздухоотводящий щиток радиатора двигателя в сборе
- Верхний уплотнитель радиатора в сборе
- передняя дополнительная балка бампера, сварной узел в сборе
- Нижняя активная решётка радиатора в сборе
- Компоненты балки бампера — Передняя балка бампера в сборе
- Узел монтажного кронштейна передней комбинированной фары
- правый передний комбинированный фонарь в сборе
- верхняя поперечина радиатора, подузел в сборе
- Верхняя опора радиатора
- Верхняя опора радиатора
Снятие 2 шагов
-

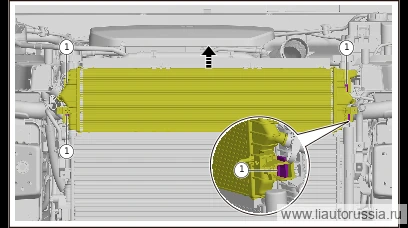

Слегка сдвиньте радиатор двигателя в сборе в направлении, указанном стрелкой, отсоедините верхний радиатор электродвигателя в сборе от радиатора двигателя в сборе.
-

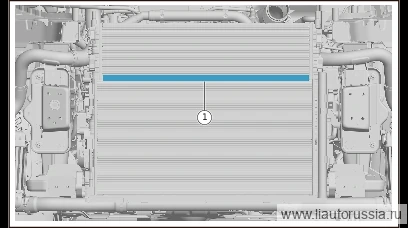

Снимите нижнюю уплотнительную губку высокотемпературного радиатора.
Установка 2 шагов
-
Установите нижнюю уплотнительную губку высокотемпературного радиатора.
-

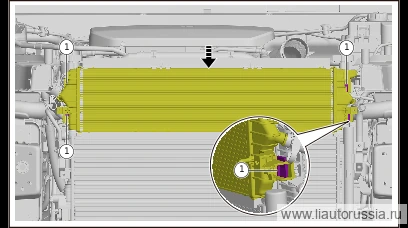

Установите верхний радиатор электродвигателя в сборе в направлении, указанном стрелкой.
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Калибровка кругового обзора 360°
- Регулировка высоты фары
