Подводящий трубопровод ОЖ

Блок тяговой батареи · Li L6 2024 · стр. 991–993 оригинала
4 шагов снятия7 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Подводящий трубопровод ОЖ

Специальный инструмент

КодНаименованиеВидНазначение
1VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 21

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Высоковольтная система книга владельца
  6. Подъём и опускание автомобиля
  7. Задняя защитная панель передней части днища
  8. Нижняя защита переднего бампера в сборе
  9. Левая передняя нижняя защита днища
  10. Левая нижняя защита днища
  11. Нижняя защитная панель правой стороны днища
  12. Защита топливного бака
  13. Корпус защиты адсорбера в сборе
  14. Теплозащитный экран аккумуляторной батареи
  15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  16. Блок тяговой батареи в сборе
  17. Компонент воздушного фильтра — верхний корпус
  18. главный контроллер BMS
  19. монтажный кронштейн главной платы BMS
  20. плата ведомого контроллера BMS
  21. монтажный кронштейн платы ведомого контроллера BMS

Снятие 4 шагов

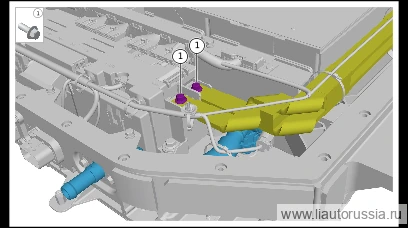

  1. Шаг 1

    Выверните крепёжные болты узла сборных шин ODU (2 шт.), отсоедините узел сборных шин ODU.

    🔧 головка 8 мм

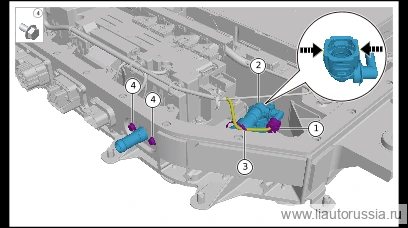

  2. Шаг 2

    Отсоедините разъём жгута проводов подводящего трубопровода (ОЖ) (1 шт.). 2. По направлению стрелки отсоедините подводящий трубопровод от нижнего корпуса в сборе.

  3. Отсоедините кабельную стяжку с ёлочным фиксатором (1 шт.).

  4. Выверните крепёжные болты подводящего трубопровода (2 шт.), снимите подводящий трубопровод.

    🔧 торцевая головка 8 мм

Установка 7 шагов

  1. Шаг 1

    Установите подводящий трубопровод ОЖ, установите крепёжный болт подводящего трубопровода ОЖ (2 шт.). Q1860510F70 шестигранный фланцевый болт. Момент затяжки: 8±0.5 Н·м

    ⚙︎ 8±0.5 Н·м🔧 головка 8 ммQ1860510F70
  2. Установите кабельную стяжку ёлочного типа (1 шт.).

  3. Подсоедините подводящий трубопровод к нижнему корпусу в сборе.

  4. Подсоедините разъём жгута проводов подводящего трубопровода (ОЖ) (1 шт.).

    Примечание
    • Перед стыковкой необходимо провести 100% визуальный осмотр состояния ответных частей разъёма — отсутствие деформации и повреждений, отсутствие перекоса контактов (pin), соответствие маркировки проводов и т.д.
    • При стыковке должен раздаться щелчок «клик»; при наличии вторичного фиксатора его необходимо защёлкнуть и нанести контрольную метку; при отстыковке не допускается тянуть за жгут проводов.
  5. Установите узел шины ODU, установите крепёжный болт узла шины ODU (2 шт.). Болт с шестигранной головкой и плоской шайбой в сборе Q140B0516F70 Момент затяжки: 8±0.5 Н·м

    ⚙︎ 8±0.5 Н·м🔧 торцевая головка 8 мм
  6. Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.

  7. Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

Моменты затяжки — сводка

ОперацияМомент
Установите подводящий трубопровод ОЖ, установите крепёжный болт подвод…8±0.5 Н·м
Установите узел шины ODU, установите крепёжный болт узла шины ODU (2 ш…8±0.5 Н·м
