Блок тяговой батареи в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Двери багажника на электроприводе книга владельца
4. Аккумулятор книга владельца
5. Высоковольтная система книга владельца
6. Подъём и опускание автомобиля
7. Задняя защитная панель передней части днища
8. Нижняя защита переднего бампера в сборе
9. Левая передняя нижняя защита днища
10. Левая нижняя защита днища
11. Нижняя защитная панель правой стороны днища
12. Защита топливного бака
13. Корпус защиты адсорбера в сборе
14. Теплозащитный экран аккумуляторной батареи
15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 13 шагов

1.

   1

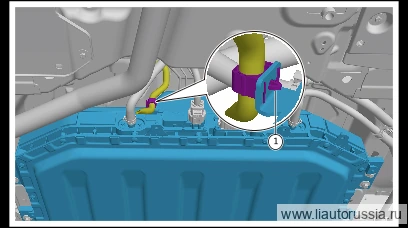

   Отсоедините фиксатор хомута трубки слива переднего блока HVAC в сборе (1 шт.), отведите трубку слива в сторону.

2.

   2

   Ослабьте хомут крепления подводящего шланга ОЖ аккумуляторной батареи (1 шт.), после чего отсоедините подводящий шланг ОЖ аккумуляторной батареи от тяговой аккумуляторной батареи в сборе.
3. 3

   Ослабьте крепёжный хомут отводящего шланга аккумуляторной батареи (1 шт.), отсоедините подводящий шланг аккумуляторной батареи от тяговой аккумуляторной батареи в сборе.

   Примечание

   • Обязательно! Демонтаж производить только после остывания охлаждающей жидкости в трубопроводе во избежание получения ожогов!
   • При демонтаже крепёжного хомута шланга обязательно используйте клещи для шланговых хомутов, не допускается использование других инструментов, иначе это повредит хомут и нарушит герметичность.
   • В целях охраны окружающей среды охлаждающую жидкость необходимо собирать централизованно для последующей утилизации или переработки.
   • Не допускается слив охлаждающей жидкости в бытовые или промышленные системы водоснабжения, соединённые с обычными источниками воды.

4.

   4

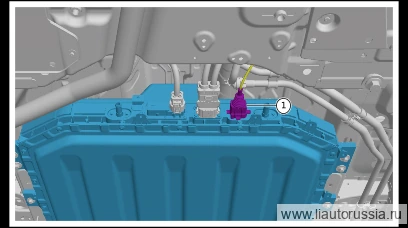

   Отсоедините разъём(1 шт.) жгута проводов моторного отсека в сборе от блока тяговой батареи в сборе.

5.

   5

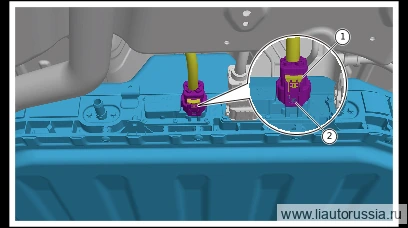

   Нажмите кнопку разблокировки первой ступени и вытяните высоковольтный разъём жгута проводов от силовой аккумуляторной батареи к компрессору и PTC-нагревателю до крайнего положения. 2 . Нажмите кнопку разблокировки второй ступени и отсоедините высоковольтный разъём жгута проводов от силовой аккумуляторной батареи к компрессору и PTC-нагревателю (1 шт.).

6.

   6

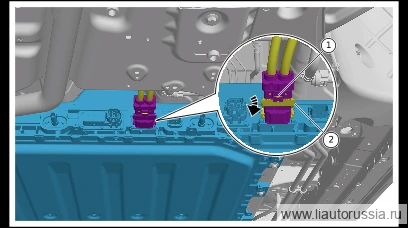

   Нажмите кнопку разблокировки, разблокируйте фиксатор первой ступени, вытяните до упора. 2 . Плавно потяните рычаг-рукоятку в направлении стрелки до упора, отсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к переднему электродвигателю (1 шт.).

7.

   7

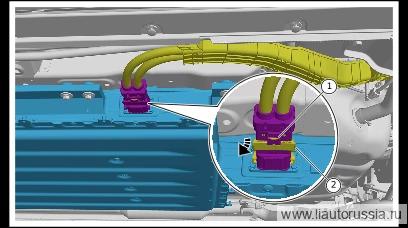

   Кнопкой разблокировки разблокируйте фиксатор первой ступени, вытяните до упора. 2. Медленно потяните рычаг-усилитель в направлении, указанном стрелкой, до упора, отсоедините разъём(1 шт.) высоковольтного жгута от тяговой аккумуляторной батареи до блока заряда и распределения электроэнергии в сборе.

8.

   8

   Выверните крепёжный болт(1 шт.) провода массы тяговой батареи, отведите провод массы тяговой батареи в сторону.

   🔧 головка 10 мм

9.

   9

   Уложите изоляционный резиновый коврик на подъёмную платформу для батареи.

10.

    10

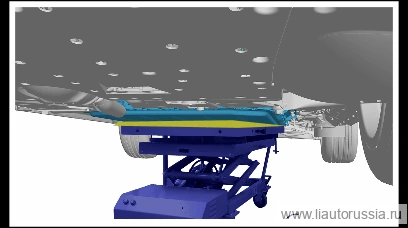

    Переместите подъёмную платформу для батареи непосредственно под блок тяговой батареи в сборе и отрегулируйте столешницу подъёмной платформы в горизонтальное положение, заблокируйте колёса подъёмной платформы.
11. 11

    Поднимите подъёмную платформу для батареи под блок тяговой батареи в сборе, приподняв блок тяговой батареи в сборе.

    Примечание. Поднимайте подъёмную платформу для батареи медленно, достаточно, чтобы столешница тележки-платформы вошла в контакт с блоком батареи без зазора, запрещается чрезмерный подъём.

12.

    12

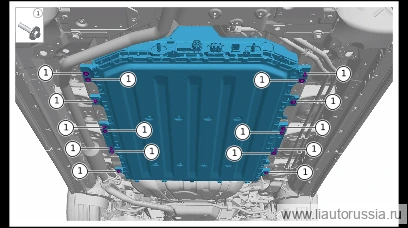

    Выверните крепёжные болты(16 шт.) блока тяговой батареи в сборе.

    🔧 головка ПРИМЕЧАНИЕ: X01-89185107 комбинированный узел шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять новыми деталями 13 ммX01-89185107одноразовая деталь

13.

    13

    Опустите подъёмную платформу вместе с блоком тяговой батареи в сборе, снимите блок тяговой батареи в сборе.

Установка 14 шагов

1.

   1

   Установите блок тяговой батареи в сборе на подъёмную платформу для батареи.
2. 2

   Подкатите подъёмную платформу для батареи под место установки, поднимите и отрегулируйте положение блока тяговой батареи в сборе до места установки, заблокируйте колёса подъёмной платформы.

   Примечание. Поднимайте подъёмную платформу для батареи медленно, достаточно, чтобы блок тяговой батареи можно было нормально закрепить крепёжными болтами, запрещается чрезмерный подъём.

3.

   3

   Установите крепёжные болты(16 шт.) блока тяговой батареи в сборе. X01-89185107 Комбинированный узел шестигранного фланцевого болта и плоской шайбы Момент затяжки: 65±5 Н·м

   ⚙︎ 65±5 Н·м🔧 головка ПРИМЕЧАНИЕ: X01-89185107 комбинированный узел шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять новыми деталями 13 ммX01-89185107одноразовая деталь

4.

   4

   Опустите подъёмную платформу для батареи, выкатите подъёмную платформу с рабочего места.

5.

   5

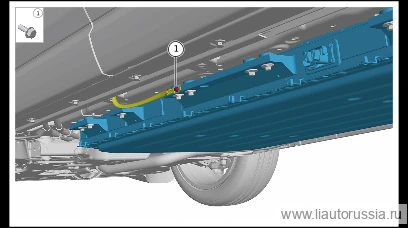

   Установите провод массы тяговой батареи, установите крепёжный болт(1 шт.) провода массы тяговой батареи. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

6.

   6

   Подсоедините высоковольтный разъём жгута проводов от тяговой аккумуляторной батареи к блоку заряда и распределения питания в сборе (1 шт.), по направлению стрелки переместите вспомогательный рычаг до упора. 2. Переместите кнопку разблокировки до упора.

7.

   7

   Подсоедините высоковольтный разъём жгута проводов от силовой аккумуляторной батареи к переднему электродвигателю (1 шт.), вдоль направления, указанного стрелкой, переместите вспомогательную рукоятку до крайнего положения. 2 . Переместите кнопку разблокировки до крайнего положения.

8.

   8

   Подсоедините разъём высоковольтного жгута проводов от аккумуляторной батареи к компрессору и PTC (1 шт.). 2 . Нажмите кнопку разблокировки до упора.

9.

   9

   Подсоедините разъём(1 шт.) жгута проводов моторного отсека в сборе к блоку тяговой батареи в сборе.

10.

    10

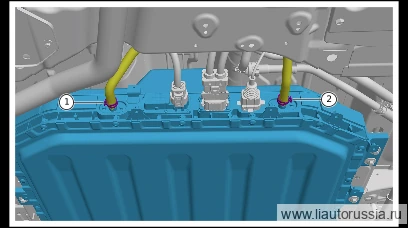

    Подсоедините отводящий шланг ОЖ аккумуляторной батареи к тяговой аккумуляторной батарее в сборе, установите хомут крепления отводящего шланга ОЖ аккумуляторной батареи (1 шт.).
11. 11

    Подсоедините подводящий шланг аккумуляторной батареи к тяговой аккумуляторной батарее в сборе, установите крепёжный хомут подводящего шланга аккумуляторной батареи (1 шт.).

    Примечание. При установке крепёжного хомута шланга обязательно используйте клещи для шланговых хомутов, не допускается использование других инструментов, иначе это повредит хомут и нарушит герметичность.

12.

    12

    Установите дренажную трубку узла HVAC в сборе, установите крепёжный фиксатор хомута дренажной трубки узла HVAC в сборе (1 шт.).
13. 13

    Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.
14. 14

    Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены BMS блока тяговой батареи
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
