Теплозащитный экран аккумуляторной батареи
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 1
- Подъём и опускание автомобиля
Снятие 2 шагов
-

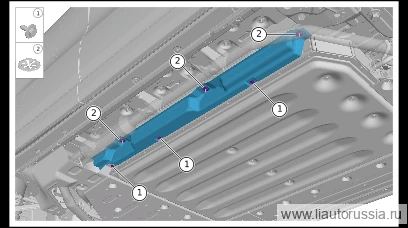

Выверните крепёжные болты теплозащитного экрана аккумуляторной батареи (3 шт.).
🔧 головка 10 мм -

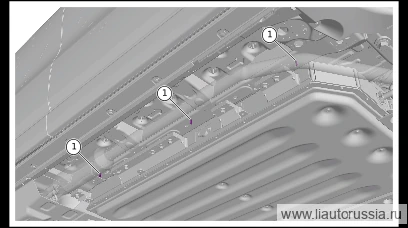

Выверните пружинные гайки крепления теплозащитного экрана аккумуляторной батареи (3 шт.), снимите теплозащитный экран аккумуляторной батареи.
X01-89393006одноразовая детальПримечание- X01-89393006 пружинная гайка является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой.
- Обязательно! Демонтаж производить только после остывания трубопровода глушителя, во избежание ожогов от высокой температуры!
Установка 3 шагов
-
Нанесите антикоррозийное покрытие типа «броня днища» на 3 крепёжные шпильки пружинных гаек теплозащитного экрана аккумуляторной батареи. Используемая марка краски: Z99-99990199 аэрозольная «броня днища» — чёрная
Z99-99990199 -
Установите теплозащитный экран аккумуляторной батареи, установите пружинные гайки крепления теплозащитного экрана аккумуляторной батареи (3 шт.). X01-89393006 Пружинная гайка Момент затяжки: пружинную гайку довернуть до упора.
🔧 специальная головка для пружинных гаек Внимание: X01-89393006 пружинная гайка является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую детальX01-89393006одноразовая деталь -
Установите крепёжные болты теплозащитного экрана аккумуляторной батареи (3 шт.). Комбинированный болт с шестигранной головкой и плоской шайбой Q140B0616F70L. Момент затяжки: 6±1 Н·м.
⚙︎ 6±1 Н·м🔧 мм, торцевая головка 10
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите крепёжные болты теплозащитного экрана аккумуляторной батаре… | 6±1 Н·м |
