Монтажный кронштейн главной платы BMS

Блок тяговой батареи · Li L6 2024 · стр. 965–967 оригинала
3 шагов снятия5 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Монтажный кронштейн главной платы BMS

Специальный инструмент

КодНаименованиеВидНазначение
1VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 18

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Высоковольтная система книга владельца
  6. Подъём и опускание автомобиля
  7. Задняя защитная панель передней части днища
  8. Нижняя защита переднего бампера в сборе
  9. Левая передняя нижняя защита днища
  10. Левая нижняя защита днища
  11. Нижняя защитная панель правой стороны днища
  12. Защита топливного бака
  13. Корпус защиты адсорбера в сборе
  14. Теплозащитный экран аккумуляторной батареи
  15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  16. Блок тяговой батареи в сборе
  17. Компонент воздушного фильтра — верхний корпус
  18. главный контроллер BMS

Снятие 3 шагов

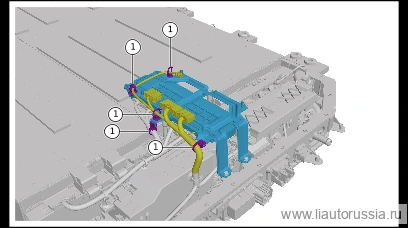

  1. Шаг 1

    Отсоедините фиксатор жгута проводов в сборе (5 шт.).

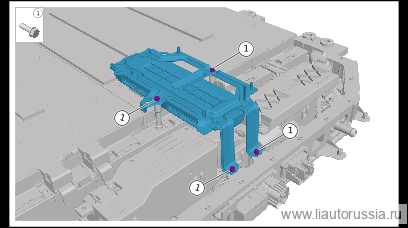

  2. Шаг 2

    Выверните крепёжные болты монтажного кронштейна платы главного контроллера BMS (4 шт.).

    🔧 головка 8 мм
  3. Шаг 3

    Выверните крепёжные гайки подчинённой платы BMS (4 шт.), снимите монтажный кронштейн главной платы BMS.

    🔧 торцевая головка 8 мм

Установка 5 шагов

  1. Установите монтажный кронштейн главного контроллера BMS, установите крепёжную гайку субконтроллера BMS (4 шт.). Q32005F38 шестигранная фланцевая гайка. Момент затяжки: 6±0.5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 головка 8 мм
  2. Шаг 2

    Установите крепёжный болт монтажного кронштейна платы главного контроллера BMS (4 шт.). Болт с шестигранной головкой и плоской шайбой в сборе Q140B0516F70 Момент затяжки: 6±0.5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 торцевая головка 8 мм
  3. Шаг 3

    Установите фиксатор жгута проводов в сборе (5 шт.).

  4. Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.

  5. Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

Моменты затяжки — сводка

ОперацияМомент
Установите монтажный кронштейн главного контроллера BMS, установите кр…6±0.5 Н·м
Установите крепёжный болт монтажного кронштейна платы главного контрол…6±0.5 Н·м
