Главный контроллер BMS

Блок тяговой батареи · Li L6 2024 · стр. 921–923 оригинала
3 шагов снятия5 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Главный контроллер BMS

Специальный инструмент

КодНаименованиеВидНазначение
1VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 17

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Высоковольтная система книга владельца
  6. Подъём и опускание автомобиля
  7. Задняя защитная панель передней части днища
  8. Нижняя защита переднего бампера в сборе
  9. Левая передняя нижняя защита днища
  10. Левая нижняя защита днища
  11. Нижняя защитная панель правой стороны днища
  12. Защита топливного бака
  13. Корпус защиты адсорбера в сборе
  14. Теплозащитный экран аккумуляторной батареи
  15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  16. Блок тяговой батареи в сборе
  17. Компонент воздушного фильтра — верхний корпус

Снятие 3 шагов

  1. Шаг 1

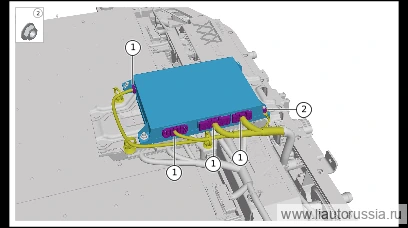

    Отсоедините разъём жгута проводов платы главного контроллера BMS (4 шт.).

  2. Выверните крепёжную гайку жгута проводов заземления главной платы BMS (1 шт.), отсоедините жгут проводов заземления главной платы BMS.

    🔧 торцевая головка 8 мм
  3. Шаг 3

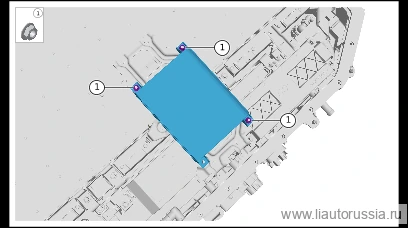

    Выверните крепёжную гайку главного контроллера BMS (3 шт.), снимите главный контроллер BMS.

    🔧 головка 8 мм

Установка 5 шагов

  1. Шаг 1

    Установите плату главного контроллера BMS, установите крепёжную гайку платы главного контроллера BMS (3 шт.). Гайка шестигранная фланцевая Q32005F38 Момент затяжки: 6±0.5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 торцевая головка 8 мм
  2. Шаг 2

    Установите жгут провода массы платы главного контроллера BMS, установите крепёжную гайку жгута провода массы платы главного контроллера BMS (1 шт.). Гайка шестигранная фланцевая Q32005F38 Момент затяжки: 6±0.5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 головка 8 мм
  3. Подсоедините разъём жгута проводов главной платы BMS (4 шт.).

    Примечание
    • Перед стыковкой необходимо на 100% визуально проверить исправность разъёма — отсутствие деформации и повреждений, отсутствие перекоса контактных штырьков (pin), соответствие маркировки проводов и т. д.
    • При стыковке должен раздаться щелчок «клик»; если разъём имеет вторичный фиксатор, его необходимо защёлкнуть и нанести контрольную метку.
    • При отсоединении не допускается тянуть за жгут проводов.
  4. Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.

  5. Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

Моменты затяжки — сводка

ОперацияМомент
Установите плату главного контроллера BMS, установите крепёжную гайку…6±0.5 Н·м
Установите жгут провода массы платы главного контроллера BMS, установи…6±0.5 Н·м
