Монтажный кронштейн платы ведомого контроллера BMS

Блок тяговой батареи · Li L6 2024 · стр. 962–964 оригинала
4 шагов снятия6 шагов установки 2 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Монтажный кронштейн платы ведомого контроллера BMS

Специальный инструмент

КодНаименованиеВидНазначение
1VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 20

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Высоковольтная система книга владельца
  6. Подъём и опускание автомобиля
  7. Задняя защитная панель передней части днища
  8. Нижняя защита переднего бампера в сборе
  9. Левая передняя нижняя защита днища
  10. Левая нижняя защита днища
  11. Нижняя защитная панель правой стороны днища
  12. Защита топливного бака
  13. Корпус защиты адсорбера в сборе
  14. Теплозащитный экран аккумуляторной батареи
  15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  16. Блок тяговой батареи в сборе
  17. Компонент воздушного фильтра — верхний корпус
  18. главный контроллер BMS
  19. монтажный кронштейн главной платы BMS
  20. плата ведомого контроллера BMS

Снятие 4 шагов

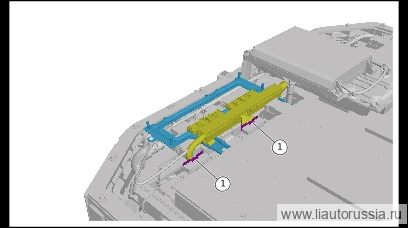

  1. Шаг 1

    Отсоедините разъём жгута проводов в сборе (2 шт.).

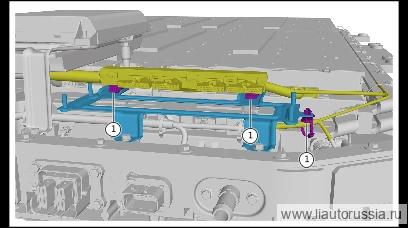

  2. Шаг 2

    Отсоедините фиксатор жгута проводов в сборе (3 шт.).

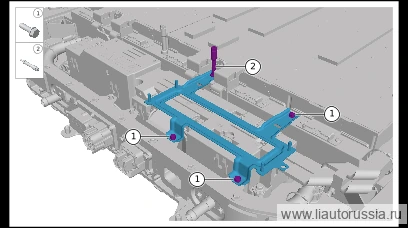

  3. Шаг 3

    Выверните крепёжные болты монтажного кронштейна подчинённой платы BMS (3 шт.).

    🔧 торцевая головка 8 мм
  4. Выверните крепёжную шпильку монтажного кронштейна субконтроллера BMS (1 шт.), снимите монтажный кронштейн субконтроллера BMS.

    🔧 головка 8 мм

Установка 6 шагов

  1. Установите монтажный кронштейн платы ведомого контроллера BMS, установите крепёжную шпильку монтажного кронштейна платы ведомого контроллера BMS (1 шт.). Болт с шестигранной головкой и плоской шайбой в сборе Q140B0516F70 Момент затяжки: 6±0.5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 торцевая головка 8 мм
  2. Установите крепёжные болты монтажного кронштейна платы подчинённого контроллера BMS (3 шт.). X01-89123001 Фигурная опорная шпилька Момент затяжки: 6±0.5 Н·м

    ⚙︎ 6±0.5 Н·м🔧 головка 8 ммX01-89123001
  3. Шаг 3

    Установите фиксатор крепления жгута проводов в сборе (3 шт.).

  4. Шаг 4

    Подсоедините разъём жгута проводов в сборе (2 шт.).

    Примечание
    • Перед подсоединением необходимо провести 100% визуальный осмотр разъёма на предмет исправности: отсутствие деформации и повреждений разъёма, отсутствие перекоса контактов (pin), соответствие маркировки проводов и т.д.
    • При соединении должен раздаться щелчок «клик»; при наличии вторичного фиксатора разъёма он должен быть защёлкнут, после чего нанесите контрольную метку.
    • При отсоединении запрещается тянуть за жгут проводов.
  5. Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.

  6. Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

Моменты затяжки — сводка

ОперацияМомент
Установите монтажный кронштейн платы ведомого контроллера BMS, установ…6±0.5 Н·м
Установите крепёжные болты монтажного кронштейна платы подчинённого ко…6±0.5 Н·м
