Сервисная крышка — Задний электропривод (Juyi)

Подготовительные работы 29

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Ящик для инструмента в багажнике
6. Аккумулятор книга владельца
7. Высоковольтная система книга владельца
8. Колесо в сборе
9. Стопорная гайка приводного вала
10. Выпрессуйте левый задний приводной вал из ступичного подшипника
11. Колесо в сборе
12. Стопорная гайка приводного вала
13. Выпрессовка правого заднего приводного вала из узла ступичного подшипника
14. Задняя защитная панель передней части днища
15. Нижняя защита переднего бампера в сборе
16. Нижняя защитная панель правой стороны днища
17. шумоизоляционный мат заднего приводного электродвигателя
18. Защита топливного бака
19. Задняя защитная панель днища в сборе
20. Корпус защиты адсорбера в сборе
21. Задний глушитель в сборе
22. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
23. Слив и заправка масла заднего редуктора
24. Демонтаж/монтаж узла заднего подрамника в сборе
25. монтажный кронштейн шумоизоляционного мата заднего электродвигателя привода
26. Кронштейн высоковольтного жгута проводов заднего электродвигателя
27. шумоизоляционный мат заднего приводного электродвигателя
28. Высоковольтный жгут проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю
29. Задний электропривод в сборе — Задний электропривод (Inovance)

Снятие 1 шагов

1.

   1

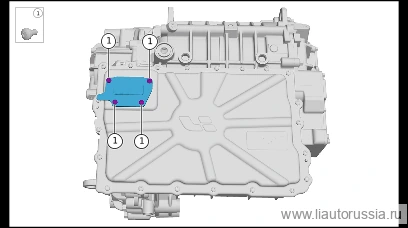

   Выверните крепёжный винт (4 шт.) сервисной крышки, снимите сервисную крышку.

   🔧 головка под отвёртку T15

Установка 1 шагов

1.

   1

   Установите сервисную крышку, установите крепёжный винт (4 шт.) сервисной крышки. LAA-90000269 винт с полукруглой головкой и внутренним шестигранно-шлицевым приводом (M5x14). Момент затяжки: 5.5±0.5 Н·м.

   ⚙︎ 5.5±0.5 Н·м🔧 головка-бита T15

   Примечание. При замене сервисной крышки на новую необходимо также заменить предупреждающую табличку о высоком напряжении электронного блока управления (LAA-90000271) на новую.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
