Кронштейн высоковольтного жгута проводов заднего электродвигателя
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе демонтажа и монтажа высоковольтных компонентов персонал, имеющий IC-карту электротехника по низкому напряжению, должен быть в высоковольтных изоляционных перчатках, а также обязан обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Перед выполнением процедуры сервисного отпуска электрического стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, чтобы предотвратить самопроизвольное скатывание автомобиля и связанное с этим происшествие.
- После демонтажа узлов заднего вспомогательного подрамника в сборе необходимо установить дополнительную опору для автомобиля.
- При демонтаже/монтаже узлов заднего вспомогательного подрамника в сборе используйте траверсу (подъёмное приспособление) для плавного и медленного опускания/подъёма; операция должна выполняться двумя специалистами по ремонту совместно.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Специальный инструмент
| № | Код | Наименование | Вид | Назначение |
|---|---|---|---|---|
| 1 | VZF9NWYP6T | Платформа для подъёма батареи (электрогидравлическая) |  | Подъём и опускание аккумуляторной батареи |
Подготовительные работы 21
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Колесо в сборе
- Стопорная гайка приводного вала
- Колесо в сборе
- Стопорная гайка приводного вала
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Нижняя защитная панель правой стороны днища
- шумоизоляционный мат заднего приводного электродвигателя
- Защита топливного бака
- Задняя защитная панель днища в сборе
- Корпус защиты адсорбера в сборе
- Задний глушитель в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Демонтаж/монтаж узла заднего подрамника в сборе
Снятие 3 шагов
-

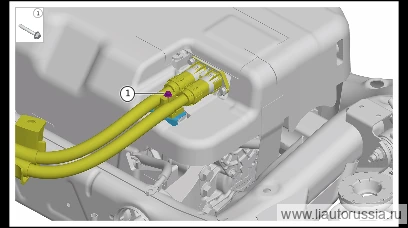

Выверните крепёжный болт (1 шт.) кронштейна высоковольтного жгута проводов заднего электродвигателя.
🔧 головка Q1840640F70 шестигранный фланцевый болт 8 ммQ1840640F70 -
Приподнимите шумоизоляционный мат заднего приводного электродвигателя.
-

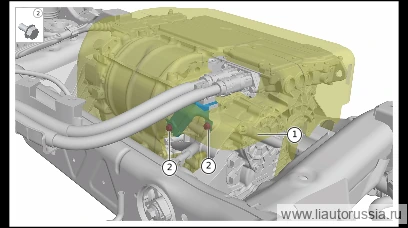

Выверните крепёжные болты(2 шт.) кронштейна высоковольтного жгута проводов заднего электродвигателя, снимите кронштейн высоковольтного жгута проводов заднего электродвигателя.
🔧 Головка Q1860612F71 Фланцевый болт с шестигранной головкой 10 ммQ1860612F71
Установка 2 шагов
-
Установите кронштейн высоковольтного жгута проводов заднего электродвигателя, установите крепёжный болт(2 шт.) кронштейна высоковольтного жгута проводов заднего электродвигателя.Q1860612F71Болт с шестигранной фланцевой головкой Момент затяжки: 9±1 Н·м Верните на место шумоизоляционный мат электродвигателя заднего привода.
⚙︎ 9±1 Н·м🔧 головка 2 10 ммQ1860612F71 -
Установите крепёжный болт (1 шт.) кронштейна высоковольтного жгута проводов заднего электродвигателя. Q1840640F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840640F70
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите кронштейн высоковольтного жгута проводов заднего электродви… | 9±1 Н·м |
| Установите крепёжный болт (1 шт.) кронштейна высоковольтного жгута про… | 9±1 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
- Калибровка лидара - MAX
