Задний глушитель в сборе
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время работы рэндж-экстендера трубопроводы системы выпуска сильно нагреваются, поэтому необходимо заглушить рэндж-экстендер и выполнять демонтаж только после остывания трубопроводов системы выпуска до комнатной температуры, иначе раскалённые детали могут вызвать ожоги.
- Уплотнительная прокладка приёмной/выпускной трубы глушителя повторному использованию не подлежит, необходимо заменить её на новую уплотнительную прокладку приёмной/выпускной трубы глушителя.
- Из-за большой длины заднего глушителя в сборе при разборке/сборке требуется одновременная работа двух специалистов по ремонту либо использование подходящего инструмента для поддержки, во избежание повреждения заднего глушителя в сборе.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- Нижняя защитная панель правой стороны днища
Снятие 3 шагов
-

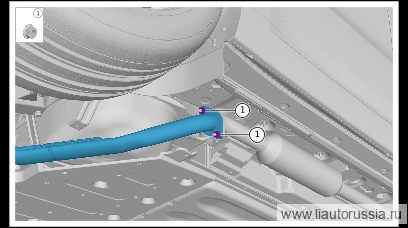

Выверните крепёжные гайки заднего глушителя в сборе (2 шт.), отсоедините задний глушитель в сборе от переднего глушителя в сборе.
🔧 головка Примечание: Q32310T13F61 гайка с шестигранной фланцевой головкой с мелкой резьбой — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую 15 ммодноразовая детальПримечание. Обязательно дождитесь остывания труб глушителя перед демонтажем, чтобы избежать ожогов от высокой температуры! -

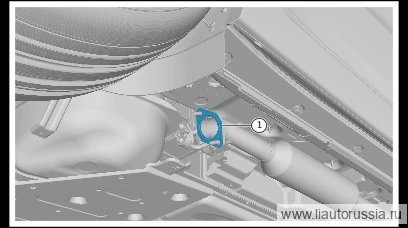

Снимите уплотнительную прокладку впускной/выпускной трубы глушителя.
одноразовая детальПримечание. LAA-12030011 уплотнительная прокладка впускной/выпускной трубы глушителя является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой. -
Отсоедините проушину заднего глушителя в сборе от подвески системы выпуска (3 шт.), снимите задний глушитель в сборе.
🔧 инструмент для демонтажа проушины выпускной трубы Внимание: работу должны выполнять два специалиста по ремонтуПримечание- Обязательно! Демонтаж производить только после остывания магистралей глушителя, во избежание ожогов от высокой температуры!
- В процессе демонтажа/монтажа можно нанести небольшое количество смазки в монтажное отверстие проушины глушителя для облегчения демонтажа или монтажа.
Установка 3 шагов
-

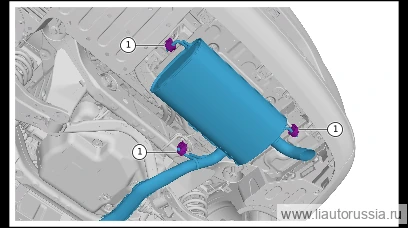

Установите задний глушитель в сборе, установите соединение проушины заднего глушителя в сборе с крюком подвески выпускной системы (3 шт.).
Примечание- Требуется выполнение операции двумя мастерами по ремонту.
- В процессе разборки и сборки можно нанести небольшое количество смазки в монтажное отверстие проушины глушителя выпускной системы для облегчения демонтажа или установки.
-
Установите уплотнительную прокладку приёмной/выпускной трубы глушителя.
одноразовая детальПримечание. LAA-12030011 уплотнительная прокладка приёмной/выпускной трубы глушителя — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую. -
Соедините заднюю секцию глушителя в сборе с передней секцией глушителя в сборе, вверните крепёжные гайки задней секции глушителя в сборе (2 шт.). Q32310T13F61 шестигранная фланцевая гайка с мелкой резьбой Момент затяжки: 45±5 Н·м
⚙︎ 45±5 Н·м🔧 торцевая головка Внимание: Q32310T13F61 шестигранная фланцевая гайка с мелкой резьбой является одноразовой деталью, при каждой разборке/сборке необходимо заменять её новой 15 ммодноразовая деталь
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Соедините заднюю секцию глушителя в сборе с передней секцией глушителя… | 45±5 Н·м |
