Монтажный кронштейн шумоизоляционного мата заднего электродвигателя привода
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 2
- Подъём и опускание автомобиля
- шумоизоляционный мат заднего приводного электродвигателя
Снятие 1 шагов
-

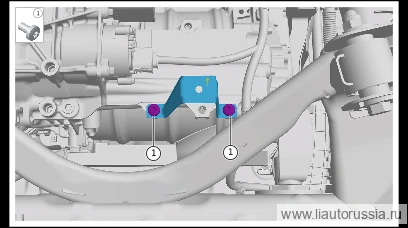

Выверните монтажный кронштейн шумоизоляционного мата заднего приводного электродвигателя (2 шт.), снимите монтажный кронштейн шумоизоляционного мата заднего приводного электродвигателя.
🔧 бита-головка T35
Установка 1 шагов
-
Установите монтажный кронштейн шумоизоляционного мата заднего электродвигателя привода, установите монтажный кронштейн шумоизоляционного мата заднего электродвигателя привода (2 шт.). Q215B0816T1F70 винт с внутренним шестигранником и цилиндрической головкой цветковой формы Момент затяжки: 23±2 Н·м
⚙︎ 23±2 Н·м🔧 головка-бита Внимание: при установке стрелка на монтажном кронштейне шумоизоляционного мата заднего электродвигателя привода должна быть направлена в сторону передней части автомобиля T35
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн шумоизоляционного мата заднего электрод… | 23±2 Н·м |
