Высоковольтный жгут проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи

Подготовительные работы 21

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Ящик для инструмента в багажнике
6. Аккумулятор книга владельца
7. Высоковольтная система книга владельца
8. Колесо в сборе
9. Стопорная гайка приводного вала
10. Колесо в сборе
11. Стопорная гайка приводного вала
12. Задняя защитная панель передней части днища
13. Нижняя защита переднего бампера в сборе
14. Нижняя защитная панель правой стороны днища
15. шумоизоляционный мат заднего приводного электродвигателя
16. Защита топливного бака
17. Задняя защитная панель днища в сборе
18. Корпус защиты адсорбера в сборе
19. Задний глушитель в сборе
20. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
21. Демонтаж/монтаж узла заднего подрамника в сборе

Снятие 6 шагов

1.

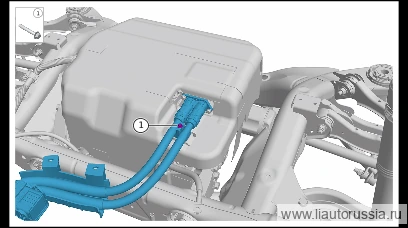

   1

   Выверните болт(1 шт.) крепления высоковольтного жгута проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю.

   🔧 Головка 8 мм

2.

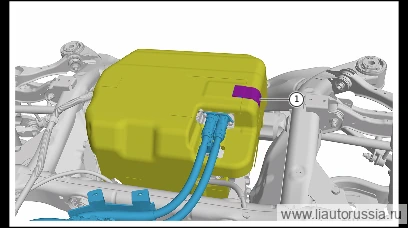

   2

   Отсоедините ленту-липучку(1 шт.) крепления шумоизоляционного мата заднего приводного электродвигателя, приподнимите шумоизоляционный мат заднего приводного электродвигателя.

3.

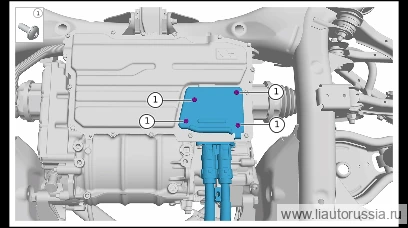

   3

   Выверните крепёжный винт(4 шт.) сервисной крышки, снимите сервисную крышку.

   🔧 головка под отвёртку T25

4.

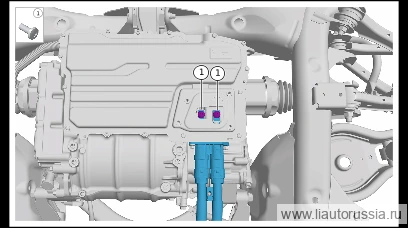

   4

   Выверните крепёжный болт (2 шт.) высоковольтного жгута проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю и заднего привода в сборе.

   🔧 головка-бита Внимание: не допускайте падения крепёжного болта и инструмента внутрь заднего привода в сборе во избежание повреждения заднего привода в сборе T45

5.

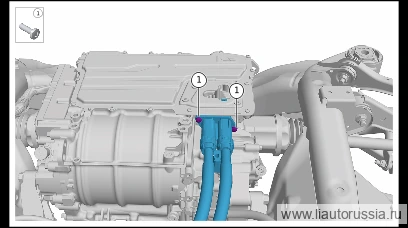

   5

   Выверните винт(2 шт.) крепления высоковольтного жгута проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю, снимите высоковольтный жгут проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю.

   🔧 Отвёрточная головка Внимание: после снятия высоковольтного жгута проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю необходимо закрыть высоковольтный разъём, чтобы избежать попадания посторонних предметов в задний электропривод в сборе T45

6.

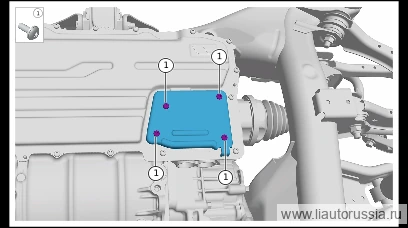

   6

   Установите сервисную крышку, установите крепёжные винты(4 шт.) сервисной крышки.

   🔧 отвёрточная головка Внимание: после демонтажа высоковольтного жгута проводов от блока заряда и распределения питания в сборе до заднего электродвигателя необходимо установить сервисную крышку на задний электропривод в сборе во избежание попадания посторонних предметов внутрь заднего электропривода в сборе и его повреждения T25

Установка 6 шагов

1.

   1

   Выверните крепёжный винт(4 шт.) сервисной крышки, выверните крепление сервисной крышки.

   🔧 головка под отвёртку Внимание: после демонтажа высоковольтного жгута проводов от блока заряда и распределения электроэнергии в сборе до заднего электродвигателя необходимо установить сервисную крышку на задний электропривод в сборе, чтобы предотвратить попадание посторонних предметов в задний электропривод в сборе и его повреждение T25

   Примечание. Перед установкой протрите сервисную крышку чистой нетканой салфеткой, убедитесь в отсутствии на сервисной крышке посторонних предметов.

2.

   2

   Установите высоковольтный жгут проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю, установите крепёжный винт (2 шт.) высоковольтного жгута проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю. Q215B0620T1F71 винт с внутренним шестигранно-фигурным приводом и цилиндрической головкой Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка-бита T45

3.

   3

   Установите болт(2 шт.) крепления высоковольтного жгута проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю и заднего электропривода в сборе. Винт с цилиндрической головкой и внутренним шестигранным шлицем Q215B0820T1F71 Момент затяжки: 23±2 Н·м

   ⚙︎ 23±2 Н·м🔧 головка T45 Внимание: не допускайте падения крепёжного болта и инструмента внутрь заднего электропривода в сборе во избежание его повреждения

4.

   4

   Выверните крепёжные винты(4 шт.) сервисной крышки, снимите сервисную крышку. LAA-90000254 болт крышки обслуживания Момент затяжки: 5±0.5 Н·м

   ⚙︎ 5±0.5 Н·м🔧 отвёрточная головка T25

5.

   5

   Верните на место шумоизоляционный мат электродвигателя заднего привода, установите крепление на липучке(1 шт.) шумоизоляционного мата электродвигателя заднего привода.

6.

   6

   Установите крепёжный болт (1 шт.) высоковольтного жгута проводов от заднего блока зарядки и распределения питания в сборе к заднему электродвигателю. Q1840640F70 шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 8 ммQ1840640F70

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
