Подводящий штуцер — Задний электропривод (Juyi)
Задний электропривод (Juyi) · Li L6 2024 · стр. 850–851 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 29
- Двери автомобиля книга владельца
- Сервисная процедура разблокировки электронного стояночного тормоза
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Ящик для инструмента в багажнике
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Колесо в сборе
- Стопорная гайка приводного вала
- Выпрессуйте левый задний приводной вал из ступичного подшипника
- Колесо в сборе
- Стопорная гайка приводного вала
- Выпрессовка правого заднего приводного вала из узла ступичного подшипника
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Нижняя защитная панель правой стороны днища
- шумоизоляционный мат заднего приводного электродвигателя
- Защита топливного бака
- Задняя защитная панель днища в сборе
- Корпус защиты адсорбера в сборе
- Задний глушитель в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Слив и заправка масла заднего редуктора
- Демонтаж/монтаж узла заднего подрамника в сборе
- монтажный кронштейн шумоизоляционного мата заднего электродвигателя привода
- Кронштейн высоковольтного жгута проводов заднего электродвигателя
- шумоизоляционный мат заднего приводного электродвигателя
- Высоковольтный жгут проводов от блока зарядки и распределения питания в сборе к заднему электродвигателю
- Задний электропривод в сборе — Задний электропривод (Inovance)
Снятие 1 шагов
-

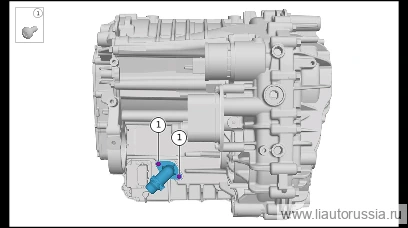

Выверните крепёжный винт (2 шт.) подводящего штуцера, снимите подводящий штуцер.
🔧 головка-бита T25
Установка 1 шагов
-
Установите подводящий штуцер (ОЖ), установите крепёжный винт масляного радиатора (2 шт.). Винт с цилиндрической головкой и внутренним шлицем Torx LAA-90000269
🔧 бита-головка T25
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Процедура замены заднего электропривода в сборе и блока управления
- Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
- Загрузка начального угла после замены заднего электропривода в сборе
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
- Калибровка лидара - MAX
