Тормозная трубка левого заднего колеса 2

Подготовительные работы 26

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Процедура сброса давления топлива
4. Открытие и закрытие капота
5. Двери багажника на электроприводе книга владельца
6. Аккумулятор книга владельца
7. Высоковольтная система книга владельца
8. Подъём и опускание автомобиля
9. Колесо в сборе
10. Колесо в сборе
11. Задняя защитная панель передней части днища
12. Нижняя защита переднего бампера в сборе
13. Левая передняя нижняя защита днища
14. Левая нижняя защита днища
15. Нижняя защитная панель правой стороны днища
16. Защита топливного бака
17. Задняя защитная панель днища в сборе
18. Корпус защиты адсорбера в сборе
19. Теплозащитный экран аккумуляторной батареи
20. Задний глушитель в сборе
21. шумоизоляционный мат заднего приводного электродвигателя
22. Слив и заправка тормозной жидкости
23. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
24. Разборка/сборка узла топливного бака в сборе
25. Демонтаж/монтаж узла заднего подрамника в сборе
26. Блок тяговой батареи в сборе

Снятие 8 шагов

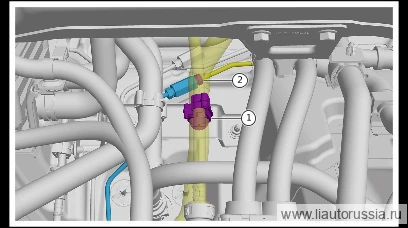

1.

   1

   Отсоедините фиксирующую защёлку (1 шт.) отводящего шланга ОЖ модуля автономного вождения, уберите в сторону отводящий шланг ОЖ модуля автономного вождения и трубопровод продувки адсорбера в сборе III.
2. 2

   Выверните гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от левой задней тормозной трубки 2.

   🔧 рожковый ключ 11 мм

3.

   3

   Выверните крепёжную гайку(2 шт.) монтажного кронштейна хомута трубки.

   🔧 головка M01-89320206 комплект «шестигранная фланцевая гайка + плоская шайба» 10 ммM01-89320206
4. 4

   Отсоедините левую заднюю тормозную трубку (жёсткую) 2.

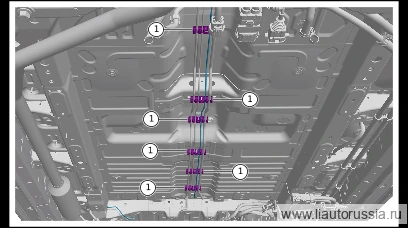

5.

   5

   Отсоедините левую заднюю тормозную трубку (жёсткую) 2.

6.

   6

   Отсоедините левую заднюю тормозную трубку (жёсткую) 2.

7.

   7

   Отсоедините левую заднюю тормозную трубку (жёсткую) 2.

8.

   8

   Выверните крепёжную гайку тормозной трубки 2 левой задней (1 шт.), отсоедините тормозную трубку 2 левую заднюю от левого заднего тормозного шланга.

   🔧 головка 11 мм

Установка 8 шагов

1.

   1

   Подсоедините тормозную трубку 2 заднюю левую к левому заднему тормозному шлангу, установите крепёжную гайку тормозной трубки 2 задней левой (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов может быть использована повторно, если наружный диаметр не превышает 7,8φ.

   ⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Внимание: данное соединение представляет собой соединение папа-мама (грибовидная головка и раструб), герметизация обеспечивается за счёт деформации грибовидной головки тормозной трубки 2 задней левой и тормозного шланга под давлением 11 мм

2.

   2

   Установите тормозную трубку левого заднего колеса 2.

3.

   3

   Установите тормозную трубку левого заднего колеса 2.

4.

   4

   Установите тормозную трубку левого заднего колеса 2.

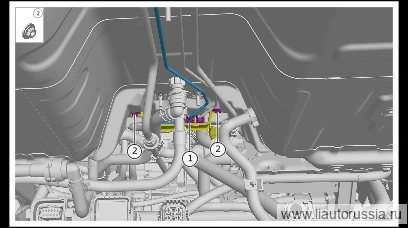

5.

   5

   Установите тормозную трубку левого заднего колеса 2.

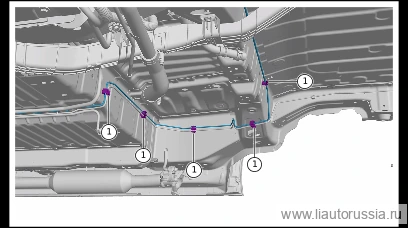

6. 6

   Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. M01-89320206 комплект из шестигранной гайки с фланцем и плоской шайбы Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммM01-89320206

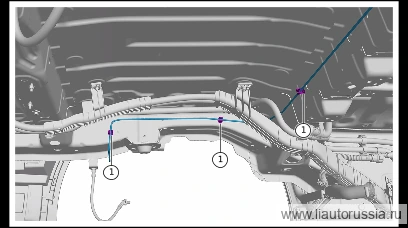

7.

   7

   Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной трубке 2, установите гайку крепления левой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре не более 7,8φ.

   ⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой задней тормозной трубки 1 и левой задней тормозной трубки 2 11 мм
8. 8

   Установите фиксирующую защёлку отводящей трубки модуля автономного вождения (1 шт.).

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
