Компоненты тормозной магистрали — правая задняя тормозная трубка 2

Подготовительные работы 26

  1. Двери автомобиля книга владельца
  2. Сервисная процедура разблокировки электронного стояночного тормоза
  3. Процедура сброса давления топлива
  4. Открытие и закрытие капота
  5. Двери багажника на электроприводе книга владельца
  6. Аккумулятор книга владельца
  7. Высоковольтная система книга владельца
  8. Подъём и опускание автомобиля
  9. Колесо в сборе
  10. Колесо в сборе
  11. Задняя защитная панель передней части днища
  12. Нижняя защита переднего бампера в сборе
  13. Левая передняя нижняя защита днища
  14. Левая нижняя защита днища
  15. Нижняя защитная панель правой стороны днища
  16. Защита топливного бака
  17. Задняя защитная панель днища в сборе
  18. Корпус защиты адсорбера в сборе
  19. Теплозащитный экран аккумуляторной батареи
  20. Задний глушитель в сборе
  21. шумоизоляционный мат заднего приводного электродвигателя
  22. Слив и заправка тормозной жидкости
  23. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  24. Разборка/сборка узла топливного бака в сборе
  25. Демонтаж/монтаж узла заднего подрамника в сборе
  26. Блок тяговой батареи в сборе

Снятие 8 шагов

  1. Шаг 1

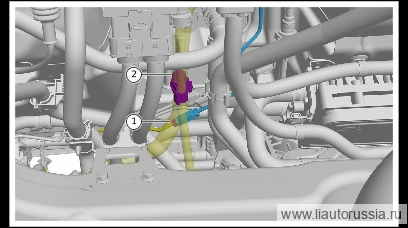

    Отсоедините фиксирующую защёлку (1 шт.) отводящего шланга ОЖ модуля автономного вождения, уберите в сторону отводящий шланг ОЖ модуля автономного вождения и трубопровод продувки адсорбера в сборе III.

  2. Выверните крепёжную гайку тормозной трубки 1 (правая задняя) (1 шт.), отсоедините тормозную трубку 1 (правая задняя) от тормозной трубки 2 (правая задняя).

    🔧 рожково-накидной ключ 11 мм
  3. Шаг 3

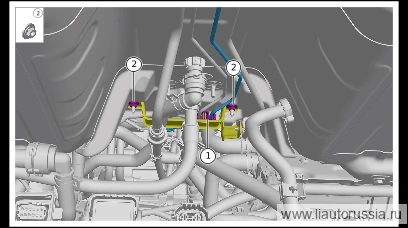

    Выверните крепёжную гайку(2 шт.) монтажного кронштейна хомута трубки.

    🔧 головка 10 мм
  4. Отсоедините правую заднюю тормозную трубку 2.

  5. Шаг 5

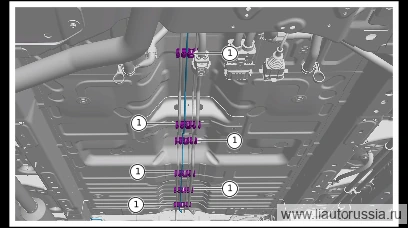

    Отсоедините правую заднюю тормозную трубку 2.

  6. Шаг 6

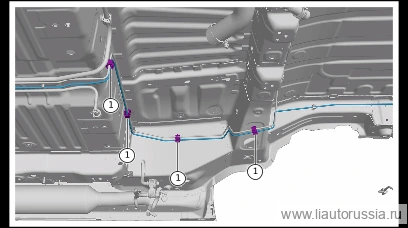

    Отсоедините правую заднюю тормозную трубку 2.

  7. Шаг 7

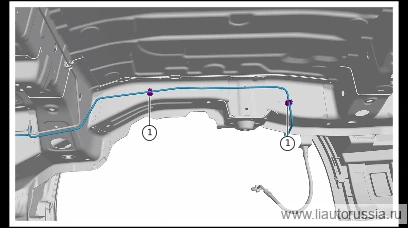

    Отсоедините правую заднюю тормозную трубку 2.

  8. Шаг 8

    Выверните крепёжную гайку тормозной трубки 2 правой задней (1 шт.), отсоедините тормозную трубку 2 правую заднюю от правого заднего тормозного шланга.

    🔧 головка 11 мм

Установка 8 шагов

  1. Шаг 1

    Подсоедините тормозную трубку 2 заднюю правую к правому заднему тормозному шлангу, установите крепёжную гайку тормозной трубки 2 задней правой (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов может быть использована повторно, если наружный диаметр не превышает 7,8φ.

    ⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Внимание: данное соединение представляет собой соединение папа-мама (грибовидная головка и раструб), герметизация обеспечивается за счёт деформации грибовидной головки тормозной трубки 2 задней правой и тормозного шланга под давлением 11 мм
  2. Шаг 2

    Установите тормозную трубку 2 (правая задняя).

  3. Шаг 3

    Установите тормозную трубку 2 (правая задняя).

  4. Шаг 4

    Установите тормозную трубку 2 (правая задняя).

  5. Шаг 5

    Установите тормозную трубку 2 (правая задняя).

  6. Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. M01-89320206 комплект из шестигранной гайки с фланцем и плоской шайбы Момент затяжки: 9±1 Н·м

    ⚙︎ 9±1 Н·м🔧 торцевая головка 10 ммM01-89320206
  7. Шаг 7

    Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозной трубке №2, установите крепёжную гайку правой задней тормозной трубки №1 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов допускает повторное использование при наружном диаметре не более 7,8φ.

    ⚙︎ 16±2 Н·м🔧 рожковый гаечный ключ Примечание: данная конструкция представляет собой соединение штуцер-гнездо (грибовидная головка и раструб), герметичность соединения обеспечивается за счёт деформационного обжатия грибовидной головки правой задней тормозной трубки №1 и правой задней тормозной трубки №2 11 мм
  8. Установите фиксирующую защёлку отводящей трубки модуля автономного вождения (1 шт.).

Моменты затяжки — сводка

ОперацияМомент
Подсоедините тормозную трубку 2 заднюю правую к правому заднему тормоз…16±2 Н·м
Установите монтажный кронштейн хомута трубки, установите крепёжную гай…9±1 Н·м
Подсоедините правую заднюю тормозную трубку №1 к правой задней тормозн…16±2 Н·м

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
