Подузел подлокотника центральной консоли в сборе

Подготовительные работы 34

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. бокс для телефона центральной консоли в сборе
7. Внутренняя антенна BLE
8. фонарь подсветки ног переднего ряда справа
9. верхняя крышка кожуха направляющей сиденья
10. верхняя крышка кожуха направляющей сиденья
11. верхняя крышка кожуха направляющей сиденья
12. верхняя крышка кожуха направляющей сиденья
13. мягкий подголовник
14. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
15. фонарь подсветки ног переднего ряда справа
16. левая защитная панель ножного пространства в сборе
17. левая нижняя облицовочная панель центральной консоли в сборе
18. верхняя крышка кожуха направляющей сиденья
19. верхняя крышка кожуха направляющей сиденья
20. верхняя крышка кожуха направляющей сиденья
21. верхняя крышка кожуха направляющей сиденья
22. мягкий подголовник
23. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
24. фонарь подсветки ног переднего ряда справа
25. правая защитная панель в ногах в сборе
26. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
27. Корпус центральной консоли в сборе
28. левая средняя облицовочная панель центральной консоли в сборе
29. Компоненты центральной консоли в сборе — средняя правая облицовочная панель центральной консоли в сборе
30. панель заднего кондиционера в сборе
31. верхняя задняя крышка центральной консоли в сборе
32. USB первого ряда
33. Центральная консоль в сборе — верхняя декоративная панель центральной консоли в сборе
34. подузел кнопки подлокотника центральной консоли в сборе

Снятие 3 шагов

1.

   1

   Выверните крепёжный винт подузла подлокотника центральной консоли в сборе (2 шт.).

   🔧 бита-головка T20

2.

   2

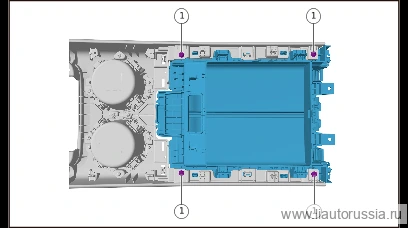

   Выверните крепёжный винт подузла подлокотника центральной консоли в сборе (4 шт.).

   🔧 бита-головка T20

3.

   3

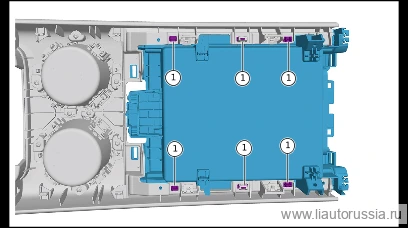

   Отсоедините фиксатор (6 шт.) подузла подлокотника центральной консоли, снимите подузел подлокотника центральной консоли.

Установка 3 шагов

1.

   1

   Установите верхнюю облицовочную панель центральной консоли в сборе, установите фиксирующую защёлку (6 шт.) подузла подлокотника центральной консоли в сборе.

2.

   2

   Установите крепёжный винт (4 шт.) подузла подлокотника центральной консоли в сборе. X01-89274012 винт-саморез с фланцевой цилиндрической головкой и внутренним шестигранно-фигурным профилем Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 торцевая головка с приводом T20X01-89274012

3.

   3

   Установите крепёжный винт (2 шт.) подузла подлокотника центральной консоли в сборе. X01-89274012 винт-саморез с фланцевой цилиндрической головкой и внутренним шестигранно-фигурным профилем Момент затяжки: 1.5±0.5 Н·м

   ⚙︎ 1.5±0.5 Н·м🔧 торцевая головка с приводом T20X01-89274012

Моменты затяжки — сводка
