Компоненты центральной консоли в сборе — каркас корпуса центральной консоли в сборе

Подготовительные работы 33

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. бокс для телефона центральной консоли в сборе
7. Внутренняя антенна BLE
8. фонарь подсветки ног переднего ряда справа
9. верхняя крышка кожуха направляющей сиденья
10. верхняя крышка кожуха направляющей сиденья
11. верхняя крышка кожуха направляющей сиденья
12. верхняя крышка кожуха направляющей сиденья
13. Сиденье водителя в сборе, деталь — сиденье водителя в сборе
14. фонарь подсветки ног переднего ряда справа
15. левая защитная панель ножного пространства в сборе
16. левая нижняя облицовочная панель центральной консоли в сборе
17. верхняя крышка кожуха направляющей сиденья
18. верхняя крышка кожуха направляющей сиденья
19. верхняя крышка кожуха направляющей сиденья
20. верхняя крышка кожуха направляющей сиденья
21. Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
22. фонарь подсветки ног переднего ряда справа
23. правая защитная панель в ногах в сборе
24. Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
25. Корпус центральной консоли в сборе
26. левая средняя облицовочная панель центральной консоли в сборе
27. Компоненты центральной консоли в сборе — средняя правая облицовочная панель центральной консоли в сборе
28. панель заднего кондиционера в сборе
29. верхняя задняя крышка центральной консоли в сборе
30. USB первого ряда
31. Центральная консоль в сборе — верхняя декоративная панель центральной консоли в сборе
32. задняя крышка центральной консоли в сборе
33. коврик бокса для хранения центральной консоли

Снятие 6 шагов

1.

   1

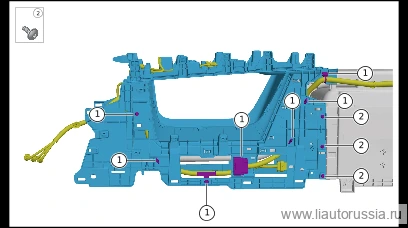

   Расстыкуйте фиксирующую защёлку жгута проводов центральной консоли (7 шт.).
2. 2

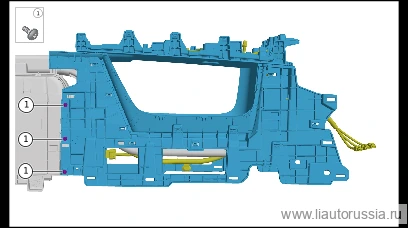

   Выверните крепёжные винты (3 шт.) корпуса каркаса центральной консоли в сборе.

   🔧 головка-бита T25

3.

   3

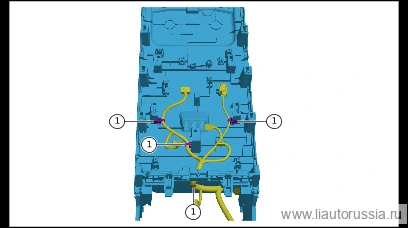

   Расстыкуйте фиксирующую защёлку жгута проводов центральной консоли (4 шт.).

4.

   4

   Выверните крепёжные винты (3 шт.) корпуса каркаса центральной консоли в сборе.

   🔧 головка-бита T25

5.

   5

   Отсоедините разъём жгута проводов центральной консоли (1 шт.).
6. 6

   Выверните крепёжный винт (4 шт.) каркаса корпуса центральной консоли в сборе, извлеките каркас корпуса центральной консоли в сборе.

   🔧 торцевая головка T25

Установка 6 шагов

1.

   1

   Установите каркас корпуса центральной консоли в сборе, подсоедините разъём (1 шт.) жгута проводов центральной консоли.
2. 2

   Установите крепёжный винт каркаса корпуса центральной консоли в сборе (4 шт.). Момент затяжки: 1.2±0.2 Н·м

   ⚙︎ 1.2±0.2 Н·м🔧 бита-головка T25

3.

   3

   Установите крепёжный винт каркаса корпуса центральной консоли в сборе (3 шт.). Момент затяжки: 1.2±0.2 Н·м

   ⚙︎ 1.2±0.2 Н·м🔧 бита-головка T25

4.

   4

   Установите фиксатор (4 шт.) жгута проводов центральной консоли.

5.

   5

   Установите фиксатор (7 шт.) жгута проводов центральной консоли.
6. 6

   Установите крепёжный винт каркаса корпуса центральной консоли в сборе (3 шт.). Момент затяжки: 1.2±0.2 Н·м

   ⚙︎ 1.2±0.2 Н·м🔧 бита-головка T25
