Жгут проводов боковой камеры (сторона контроллера)
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Если защитный слой от истирания проводов высоковольтной бортовой электрической системы повреждён, либо сами провода повреждены вследствие внешнего воздействия (например, повреждены животными), необходимо немедленно заменить провода, ремонт не допускается.
- Если разъём низковольтного жгута проводов или сам жгут проводов повреждён вследствие внешнего воздействия (например, повреждён животными), необходимо немедленно заменить провода, ремонт не допускается.
- Категорически запрещается ремонтировать экранированные линии и линии с лёгкой пластиковой защитной оболочкой.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 43
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- Ковровые покрытия — коврик пола второго ряда в сборе
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
- облицовка левого порога в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- средняя облицовка правой стойки B в сборе
- Компоненты обивки правой боковины кузова — облицовка правого порога в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Ковровое покрытие второго ряда в сборе
- Ковровые покрытия — коврик пола водителя в сборе
- Решётка воздуховода обдува ног второго ряда левая.
- педаль электронного акселератора в сборе
- Рукоятка внутренней рукоятки замка капота
- облицовка нижней части левой стойки A в сборе.
- Коврик водительского сиденья в сборе
- Коврик переднего пассажирского сиденья
- Решётка воздуховода обдува ног второго ряда (правая сторона)
- облицовка нижней части правой стойки A в сборе.
- Коврик пола переднего пассажирского места в сборе
Снятие 7 шагов
-

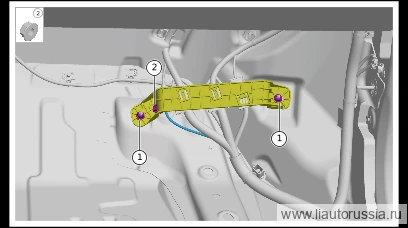

Выверните крепёжную гайку (2 шт.) жгута проводов кузова, поднимите крышку.
-
Отсоедините фиксирующую защёлку жгута проводов камеры бокового вида (сторона контроллера) от крышки жгута проводов кузова (1 шт.)
-

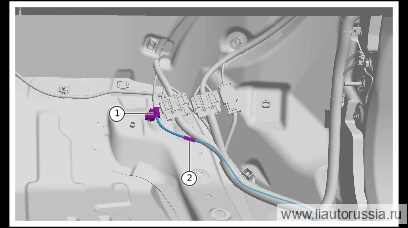

Отсоедините разъём(1 шт.) жгута проводов боковой камеры (сторона контроллера).
-
Отрежьте разъём (1 шт.) жгута проводов боковой камеры (сторона блока управления), оберните жгут термоусадочной трубкой (1 место).
-

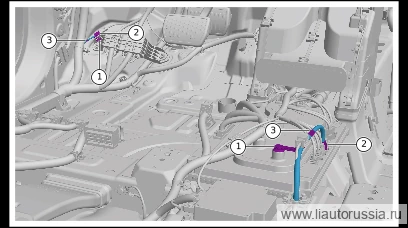

Отсоедините фиксатор (2 шт.) жгута проводов боковой камеры (сторона блока управления).
-
Отсоедините разъём(2 шт.) жгута проводов боковой камеры (сторона контроллера).
-
Отрежьте разъём жгута проводов камеры бокового вида (сторона контроллера) (2 шт.), оберните жгут проводов термоусаживаемой трубкой (2 места).
Установка 8 шагов
-
Установите разъём(1 шт.) жгута проводов боковой камеры (сторона контроллера).
-
Установите фиксирующую защёлку (1 шт.) жгута проводов боковой камеры (сторона блока управления).
-

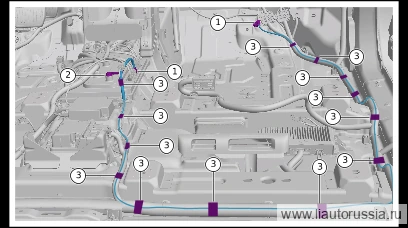

Используя тканевую изоляционную ленту, обмотайте жгут проводов боковой камеры (сторона блока управления) вокруг жгута проводов кузова в сборе.
-
Установите разъём(2 шт.) жгута проводов боковой камеры (сторона контроллера).
-
Установите фиксирующую защёлку (1 шт.) жгута проводов боковой камеры (сторона блока управления).
-
Используя тканевую изоляционную ленту, обмотайте жгут проводов боковой камеры (сторона блока управления) вокруг жгута проводов кузова в сборе.
-
Установите фиксирующую защёлку жгута проводов камеры бокового вида (сторона контроллера) на крышку жгута проводов кузова (1 шт.).
-
Установите крышку жгута проводов кузова, установите крепёжную гайку(2 шт.) крышки жгута проводов кузова.
