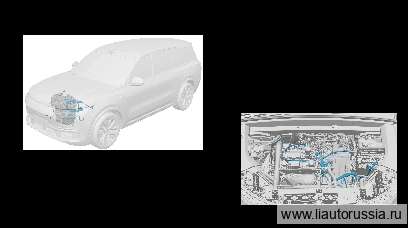

Компоненты в сборе двигателя — Жгут проводов двигателя в сборе

Подготовительные работы 33

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Включение режима подъёма автомобиля
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Защитная крышка багажника
7. Ящик для инструмента в багажнике
8. Высоковольтная система книга владельца
9. Декоративный кожух двигателя в сборе
10. верхняя крышка электрощита моторного отсека
11. Декоративный колпачок
12. Демонтаж и монтаж узла основного рычага и щётки стеклоочистителя
13. Демонтаж и монтаж узла вспомогательного рычага и щётки стеклоочистителя
14. Задний уплотнитель моторного отсека
15. Передняя защита моторного отсека
16. Левая защита моторного отсека в сборе
17. Правая защита моторного отсека в сборе
18. Облицовочная панель вентиляции переднего щита в сборе
19. Верхний узел второй защитной стенки в сборе
20. Кузов, передние компоненты — Передняя соединительная поперечина стаканов амортизаторов
21. Компоненты навесного оборудования агрегата двигателя — Датчик давления диагностики десорбции
22. Воздушный фильтр (компонент)-Шланг впуска двигателя в сборе
23. Компоненты воздушного фильтра — Впускной патрубок воздушного фильтра в сборе
24. Впускной шланг воздушного фильтра
25. Воздушный фильтр в сборе
26. Компоненты датчиков системы двигателя — Датчик температуры и давления впускного воздуха
27. Впускной коллектор в сборе
28. Подъём и опускание автомобиля
29. Нижняя защита переднего бампера в сборе
30. Колесо в сборе (алюминиевое)
31. Подкрылок правого переднего колеса в сборе
32. Колесо в сборе (алюминиевое)
33. Подкрылок левого переднего колеса в сборе

Снятие 51 шагов

1.

   1

   Отсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).
2. 2

   Выверните крепёжный болт (1 шт.) жгута проводов двигателя в сборе.

   🔧 торцевая головка 8 мм

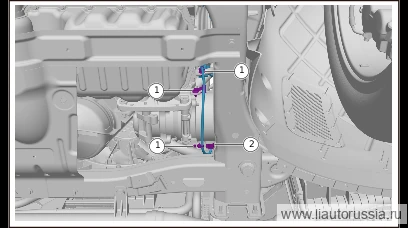

3.

   3

   Расстыкуйте фиксатор (3 шт.) жгута проводов двигателя в сборе.
4. 4

   Отсоедините разъём жгута проводов компрессора с электроприводом в сборе (1 шт.).

5.

   5

   Расстыкуйте фиксатор (4 шт.) жгута проводов двигателя в сборе.

6.

   6

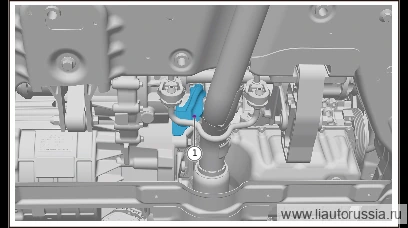

   Извлеките фиксатор (1 шт.) защитного кожуха датчика положения коленчатого вала, снимите защитный кожух датчика положения коленчатого вала.

7.

   7

   Отсоедините разъём жгута проводов датчика положения коленчатого вала в сборе (1 шт.).
8. 8

   Отсоедините разъём жгута проводов датчика детонации в сборе (1 шт.).
9. 9

   Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

10.

    10

    Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.
11. 11

    Отсоедините разъём жгута проводов электромагнитного клапана в сборе (1 шт.).

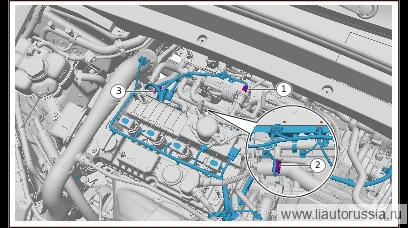

12.

    12

    Отсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.).
13. 13

    Отсоедините разъём жгута проводов топливной рампы высокого давления в сборе (1 шт.).
14. 14

    Отсоедините разъём жгута проводов OCV (1 шт.).

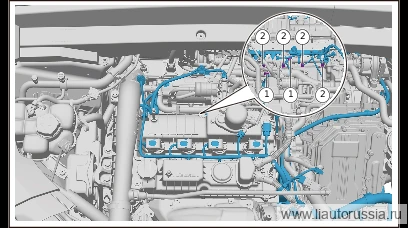

15.

    15

    Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.
16. 16

    Отсоедините разъём жгута проводов форсунки в сборе (4 шт.).

17.

    17

    Отсоедините разъём жгута проводов электронного насоса ОЖ батареи (1 шт.).
18. 18

    Отсоедините разъём жгута проводов электронного насоса ОЖ электродвигателя (1 шт.).
19. 19

    Расстыкуйте фиксатор (4 шт.) жгута проводов двигателя в сборе.

20.

    20

    Отсоедините разъём (3 шт.) жгута проводов двигателя в сборе.
21. 21

    Расстыкуйте фиксатор (1 шт.) жгута проводов двигателя в сборе.

22.

    22

    Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.
23. 23

    Отсоедините разъём (1 шт.) жгута EMS увеличителя запаса хода.

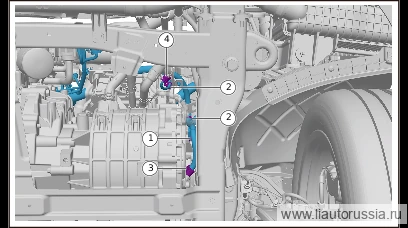

24.

    24

    Выверните крепёжный болт (1 шт.) переднего кронштейна жгута проводов узла «пять в одном».

    🔧 головка 10 мм
25. 25

    Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.
26. 26

    Отсоедините разъём жгута проводов сдвоенного электродвигателя с редуктором в сборе (1 шт.).
27. 27

    Отсоедините разъём жгута проводов (датчик температуры охлаждающей жидкости) отводящего шланга радиатора электродвигателя 2 (1 шт.).

28.

    28

    Расстыкуйте фиксатор (2 шт.) жгута проводов двигателя в сборе.
29. 29

    Отсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).
30. 30

    Отсоедините разъём жгута проводов электронного насоса ОЖ (1 шт.).

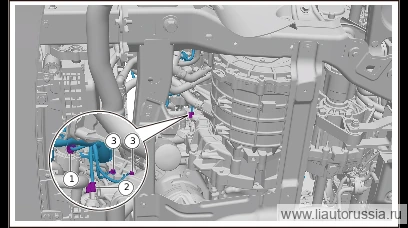

31.

    31

    Отсоедините разъём жгута проводов турбокомпрессора в сборе (1 шт.).
32. 32

    Отсоедините разъём жгута проводов датчика давления моторного масла в сборе (1 шт.).
33. 33

    Выверните крепёжный болт (2 шт.) жгута проводов двигателя в сборе.

    🔧 торцевая головка 8 мм

34.

    34

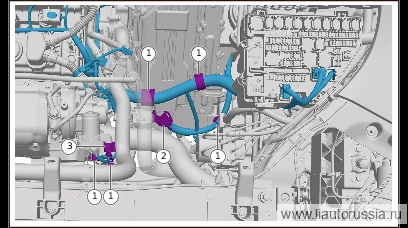

    Расстыкуйте фиксатор (5 шт.) жгута проводов двигателя в сборе.
35. 35

    Отсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).
36. 36

    Отсоедините разъём жгута проводов турбокомпрессора в сборе (1 шт.).

37.

    37

    Отсоедините разъём жгута проводов впускного шланга двигателя в сборе от трубопровода вентиляции картерных газов в сборе.
38. 38

    Отсоедините разъём жгута проводов впускного шланга двигателя в сборе от узла трубопровода компенсационного газа.
39. 39

    Отсоедините трубопровод TEV к магистралям автомобиля в сборе от жгута проводов двигателя в сборе.

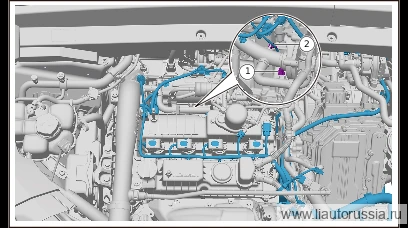

40. 40

    Отсоедините соединение узла трубопровода компенсирующего газа со жгутом проводов двигателя в сборе.

41.

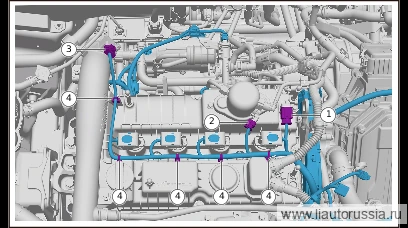

    41

    Отсоедините разъём жгута проводов датчика положения распредвала в сборе (1 шт.).
42. 42

    Отсоедините разъём жгута проводов топливного насоса высокого давления в сборе (1 шт.).
43. 43

    Отсоедините разъём жгута проводов датчика температуры и давления впускного воздуха (выходная трубка интеркулера Ⅶ) (1 шт.).
44. 44

    Расстыкуйте фиксатор (5 шт.) жгута проводов двигателя в сборе.

45.

    45

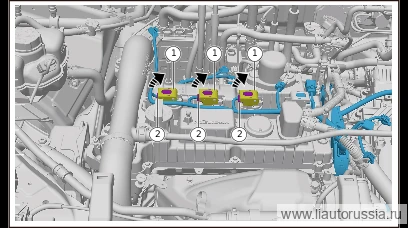

    В направлении, указанном стрелкой, откройте фиксатор разъёма жгута проводов катушки зажигания в сборе (3 шт.).
46. 46

    Отсоедините разъём жгута проводов катушки зажигания в сборе (3 шт.).

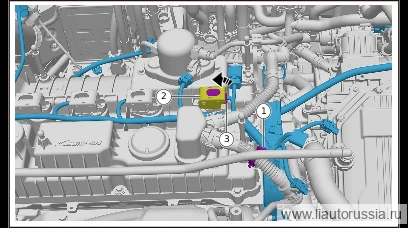

47.

    47

    Отсоедините соединение разделительного хомута жгута проводов двигателя в сборе с трубопроводом картерных газов в сборе. 2. В направлении, указанном стрелкой, откройте фиксатор разъёма жгута проводов катушки зажигания в сборе (1 шт.).
48. 48

    Отсоедините разъём жгута проводов катушки зажигания в сборе (1 шт.).

49.

    49

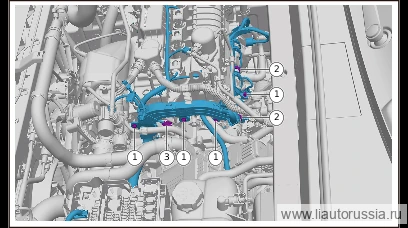

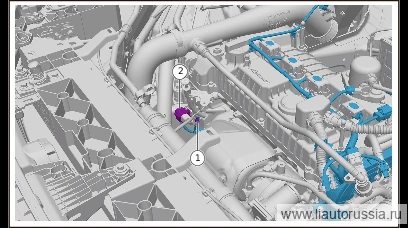

    Выверните крепёжный болт (4 шт.) жгута проводов двигателя в сборе.

    🔧 торцевая головка 8 мм
50. 50

    Отсоедините соединение разделительного хомута жгута проводов двигателя в сборе (2 шт.) с топливной рампой высокого давления в сборе.
51. 51

    Отсоедините разъём жгута проводов термостата в сборе (1 шт.), снимите жгут проводов двигателя в сборе.

Установка 50 шагов

1. 1

   Установите жгут проводов двигателя в сборе, подсоедините разъём жгута проводов термостата в сборе (1 шт.).
2. 2

   Подсоедините разделительный хомут жгута проводов двигателя в сборе (2 шт.) к топливной рампе высокого давления в сборе.
3. 3

   Установите крепёжный болт жгута проводов двигателя в сборе (4 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: (10±1) Нм

   ⚙︎ (10±1 ) Н·м🔧 Головка 8 ммQ1840616F70

4.

   4

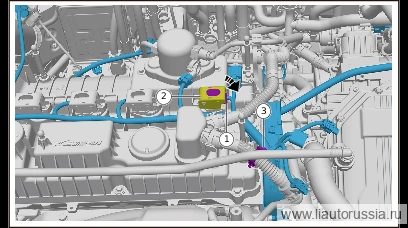

   Подсоедините разъём жгута проводов катушки зажигания в сборе (1 шт.). 2. В направлении, указанном стрелкой, закройте фиксатор разъёма жгута проводов катушки зажигания в сборе (1 шт.).
5. 5

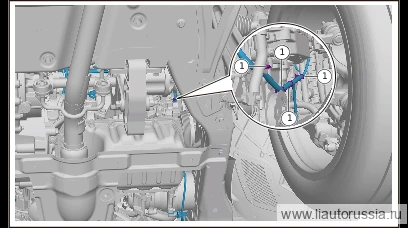

   Подсоедините разделительный хомут жгута проводов двигателя в сборе к трубопроводу картерных газов в сборе.

6.

   6

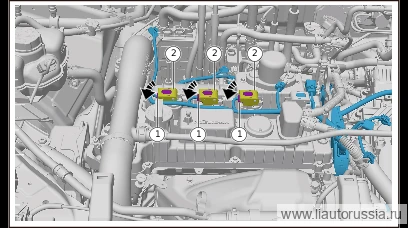

   Подсоедините разъём жгута проводов катушки зажигания в сборе (3 шт.). 2. В направлении, указанном стрелкой, закройте фиксатор разъёма жгута проводов катушки зажигания в сборе (3 шт.).

7.

   7

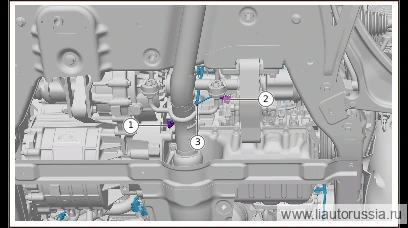

   Установите фиксатор жгута проводов двигателя в сборе (5 шт.).
8. 8

   Подсоедините разъём жгута проводов датчика температуры и давления впускного воздуха (выходная трубка интеркулера Ⅶ) (1 шт.).
9. 9

   Подсоедините разъём жгута проводов топливного насоса высокого давления в сборе (1 шт.).
10. 10

    Подсоедините разъём жгута проводов датчика положения распредвала в сборе (1 шт.).

11.

    11

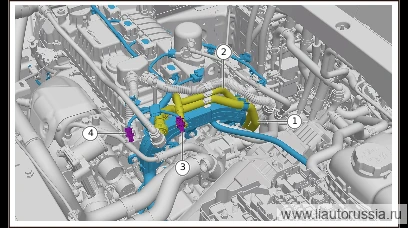

    Подсоедините узел трубопровода компенсирующего газа к жгуту проводов двигателя в сборе.
12. 12

    Подсоедините трубопровод подключения TEV к магистрали автомобиля в сборе к жгуту проводов двигателя в сборе.
13. 13

    Подсоедините разъём жгута проводов впускного шланга двигателя в сборе к узлу трубопровода компенсирующего газа.
14. 14

    Подсоедините разъём жгута проводов впускного шланга двигателя в сборе к трубопроводу картерных газов в сборе.

15.

    15

    Подсоедините разъём жгута проводов турбокомпрессора в сборе (1 шт.).
16. 16

    Подсоедините разъём жгута проводов блока управления сдвоенным электродвигателем (1 шт.).
17. 17

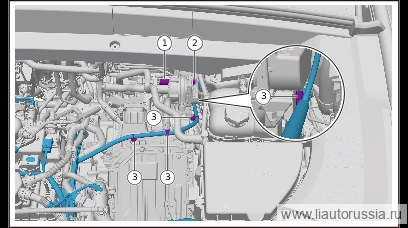

    Установите фиксатор жгута проводов двигателя в сборе (5 шт.).

18.

    18

    Установите крепёжный болт (2 шт.) жгута проводов двигателя в сборе. Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: (10±1) Н·м

    ⚙︎ (10±1) Н·м🔧 торцевая головка 8 ммQ1840616F70
19. 19

    Подсоедините разъём жгута проводов датчика давления моторного масла в сборе (1 шт.).
20. 20

    Подсоедините разъём жгута проводов турбокомпрессора в сборе (1 шт.).

21.

    21

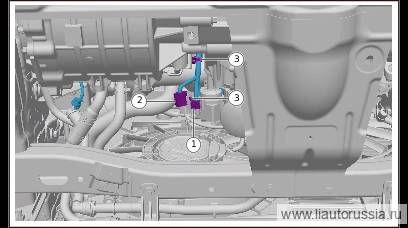

    Подсоедините разъём жгута проводов электронного насоса ОЖ (1 шт.).
22. 22

    Подсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).
23. 23

    Установите фиксатор жгута проводов двигателя в сборе (2 шт.).

24.

    24

    Подсоедините разъём (1 шт.) жгута проводов отводящего шланга 2 радиатора электродвигателя (датчик температуры охлаждающей жидкости).
25. 25

    Подсоедините разъём жгута проводов сдвоенного электродвигателя с редуктором в сборе (1 шт.).
26. 26

    Установите фиксатор жгута проводов двигателя в сборе (2 шт.).
27. 27

    Установите крепёжные болты кронштейна переднего жгута проводов «пять в одном» (1 шт.). Q1860616F70 Болт с шестигранной фланцевой головкой. Момент: (9±1) Нм.

    ⚙︎ (9±1 ) Н·м🔧 головка 10 ммQ1860616F70

28.

    28

    Подсоедините разъём жгута провода EMS увеличителя запаса хода (1 шт.).
29. 29

    Установите фиксатор жгута проводов двигателя в сборе (2 шт.).

30.

    30

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
31. 31

    Подсоедините разъём жгута проводов двигателя в сборе (3 шт.).

32.

    32

    Установите фиксатор жгута проводов двигателя в сборе (4 шт.).
33. 33

    Подсоедините разъём жгута проводов электронного насоса ОЖ электродвигателя (1 шт.).
34. 34

    Подсоедините разъём жгута проводов электронного насоса ОЖ аккумуляторной батареи (1 шт.).

35.

    35

    Подсоедините разъём жгута проводов форсунки в сборе (4 шт.).
36. 36

    Установите фиксатор жгута проводов двигателя в сборе (2 шт.).

37.

    37

    Подсоедините разъём жгута проводов OCV (1 шт.).
38. 38

    Подсоедините разъём жгута проводов топливной рампы высокого давления в сборе (1 шт.).
39. 39

    Подсоедините разъём жгута проводов электромагнитного клапана адсорбера (1 шт.).

40.

    40

    Подсоедините разъём жгута проводов электромагнитного клапана в сборе (1 шт.).
41. 41

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).

42.

    42

    Установите фиксатор жгута проводов двигателя в сборе (1 шт.).
43. 43

    Подсоедините разъём жгута проводов датчика детонации в сборе (1 шт.).
44. 44

    Подсоедините разъём жгута проводов датчика положения коленчатого вала в сборе (1 шт.).

45.

    45

    Установите защитный кожух датчика положения коленчатого вала, установите фиксаторы защитного кожуха датчика положения коленчатого вала (1 шт.).

46.

    46

    Установите фиксатор жгута проводов двигателя в сборе (4 шт.).

47.

    47

    Подсоедините разъём жгута проводов электрического компрессора в сборе (1 шт.).
48. 48

    Установите фиксатор жгута проводов двигателя в сборе (3 шт.).

49.

    49

    Выверните крепёжные болты жгута проводов двигателя (ДВС) в сборе (1 шт.). Q1840614F70 Болт с шестигранной фланцевой головкой. Момент: (10±1) Нм.

    ⚙︎ (10±1) Н·м🔧 головка 8 ммQ1840614F70
50. 50

    Отсоедините разъём жгута проводов переднего датчика кислорода в сборе (1 шт.).

Моменты затяжки — сводка
