Нижний теплоизоляционный мат переднего моторного отсека
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Тормозная жидкость раздражает кожу и глаза, при случайном попадании на них необходимо немедленно тщательно промыть их водой.
- При демонтаже и монтаже высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карту), должен использовать высоковольтные диэлектрические перчатки и одновременно обеспечить собственную электроизоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и разборки/сборки высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
- После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
- Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
- Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
- При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
- При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не будут мешать другим компонентам.
- После завершения установки опустите автомобиль так, чтобы он встал на землю; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по мере необходимости.
- Перед выполнением процедуры сервисного растормаживания электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и связанного с этим происшествия.
Подготовительные работы 25
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Крышка багажника в сборе
- Крышка смотрового люка аккумуляторной батареи
- Аккумулятор книга владельца
- Высоковольтная система книга владельца
- Слив и заправка тормозной жидкости
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Колесо в сборе (алюминиевое)
- защитная балка шасси
- Левая передняя нижняя защита днища
- Левая нижняя защита днища
- Защита топливного бака
- Теплозащитный экран аккумуляторной батареи
- Блок тяговой батареи в сборе
- Устройство топливного бака
- тормозная трубка левого заднего колеса 2
- Компоненты тормозной магистрали — правая задняя тормозная трубка 2
- передняя часть трубопровода левой передней пневморессоры
- передний участок трубопровода правой передней пневморессоры
- Компоненты топливного бака и трубопроводов — Топливная трубка подачи из бака в сборе II
- Топливный бак и трубопроводные компоненты — Труба продувки адсорбера в сборе II
Снятие 2 шагов
-

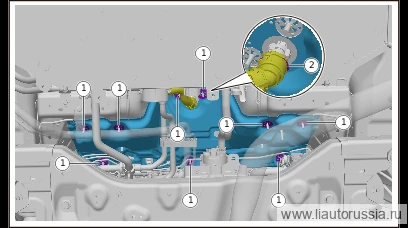

Извлеките стопорную пружину (1 шт.) подводящего (ОЖ) шланга ADAS (наружного), отсоедините соединение подводящего (ОЖ) шланга ADAS (наружного) с подводящим (ОЖ) шлангом ADAS (внутренним).
Примечание. Обязательно помните! Демонтаж необходимо выполнять только после остывания температуры охлаждающей жидкости в магистрали, во избежание получения ожогов от высокой температуры! -
Выверните гайку пружинной пластины (8 шт.) нижней теплоизоляционной прокладки переднего моторного отсека, снимите нижнюю теплоизоляционную прокладку переднего моторного отсека.
Установка 2 шагов
-

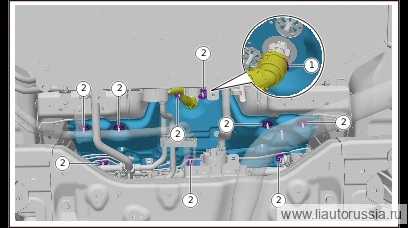

Установите нижний теплоизоляционный мат переднего моторного отсека, установите пружинные гайки (8 шт.) нижнего теплоизоляционного мата переднего моторного отсека.
-
Подсоедините наружный подводящий шланг ОЖ ADAS к внутреннему подводящему шлангу ОЖ ADAS, установите стопорное кольцо наружного подводящего шланга ОЖ ADAS (1 шт.)
