Тормозная трубка левого заднего колеса 2

Рабочая тормозная система · Li L7 2022–2023 · стр. 1837–1840 оригинала

8 шагов снятия8 шагов установки 3 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Тормозная жидкость раздражает кожу и глаза, при случайном попадании на них необходимо немедленно тщательно промыть их водой.
При демонтаже и монтаже высоковольтных компонентов персонал, имеющий удостоверение электрика по низковольтным работам (IC-карту), должен использовать высоковольтные диэлектрические перчатки и одновременно обеспечить собственную электроизоляционную защиту; запрещается иметь при себе металлические предметы.
Перед проведением ремонта и разборки/сборки высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.

Примечания

Тормозная жидкость крайне гигроскопична и легко впитывает влагу, запрещается использовать тормозную жидкость из открытой ёмкости, которая может быть загрязнена водой; использование непригодной или загрязнённой тормозной жидкости может привести к отказу системы, потере управления автомобилем и травмам.
После завершения установки резко нажмите на педаль тормоза более двух раз, проверьте уровень тормозной жидкости, при необходимости долейте.
Категорически запрещается проливать или разбрызгивать тормозную жидкость на лакокрасочное покрытие, тормозная жидкость может серьёзно повредить лакокрасочное покрытие; если тормозная жидкость попала на лакокрасочное покрытие, немедленно удалите её и промойте водой.
Каждый компонент необходимо заменять аккуратно и правильно, в противном случае это повлияет на работу тормозной системы и создаст опасность при вождении.
При демонтаже компонентов тормозной системы следует закрывать места соединения тормозных магистралей, чтобы предотвратить попадание посторонних предметов в магистраль.
При установке тормозных магистралей или тормозных шлангов следует убедиться, что они не будут мешать другим компонентам.
После завершения установки опустите автомобиль так, чтобы он встал на землю; в этот момент не перемещайте автомобиль — при нажатии на экране кнопки «Выход из режима подъёмника» система автоматически произведёт накачку, по завершении накачки автомобиль можно перемещать по мере необходимости.
Перед выполнением процедуры сервисного растормаживания электронного стояночного тормоза убедитесь, что автомобиль находится в устойчивом положении, во избежание скатывания и связанного с этим происшествия.

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Тормозная трубка левого заднего колеса 2

Подготовительные работы 20

Двери автомобиля книга владельца
Включение режима подъёма автомобиля
Открытие и закрытие капота
Двери багажника на электроприводе книга владельца
Аккумулятор книга владельца
Защитная крышка багажника
Ящик для инструмента в багажнике
Высоковольтная система книга владельца
Слив и заправка тормозной жидкости
Подъём и опускание автомобиля
Нижняя защита переднего бампера в сборе
Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
Колесо в сборе (алюминиевое)
защитная балка шасси
Левая передняя нижняя защита днища
Левая нижняя защита днища
Защита топливного бака
Теплозащитный экран аккумуляторной батареи
Блок тяговой батареи в сборе
Снятие и установка узла топливного бака

Снятие 8 шагов

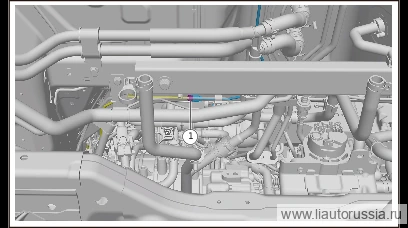

Выверните гайку крепления левой задней тормозной трубки 1 (1 шт.), отсоедините левую заднюю тормозную трубку 1 от левой задней тормозной трубки 2.

🔧 рожковый ключ 11 мм

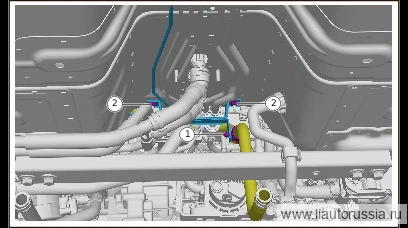

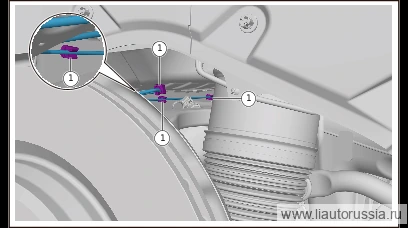

Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).
Выверните крепёжную гайку монтажного кронштейна хомута трубки (2 шт.), снимите монтажный кронштейн хомута трубки.

🔧 торцевая головка 10 мм

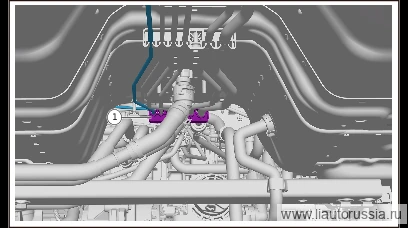

Отсоедините левую заднюю тормозную трубку (жёсткую) 2.

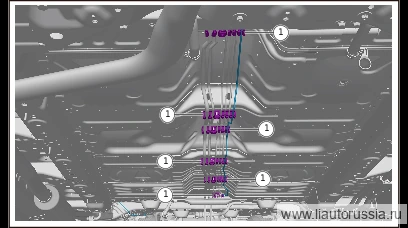

Отсоедините левую заднюю тормозную трубку (жёсткую) 2.

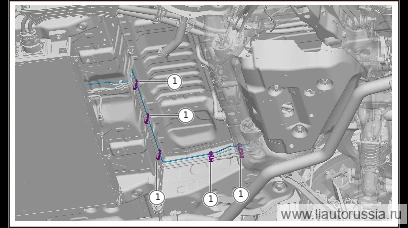

Отсоедините левую заднюю тормозную трубку (жёсткую) 2.
Отсоедините фиксирующий фиксатор (4 шт.) тормозной трубки левого заднего колеса 2.
Выверните гайку крепления левой задней тормозной трубки 2 (1 шт.), отсоедините левую заднюю тормозную трубку 2 от левого заднего тормозного шланга, снимите левую заднюю тормозную трубку 2.

🔧 Комбинированный гаечный ключ 11 мм

Установка 8 шагов

Установите левую заднюю тормозную трубку 2, подсоедините левую заднюю тормозную трубку 2 к левому заднему тормозному шлангу, установите гайку крепления левой задней тормозной трубки 2 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократной разборки/сборки конструкция грибовидной головки может деформироваться. Грибовидная головка на конце тормозной трубки при отсутствии порезов и наружном диаметре не более 7,8φ может быть использована повторно.

⚙︎ 16±2 Н·м🔧 рожковый ключ Примечание: данное соединение представляет собой разъёмное соединение папа-мама (грибовидная головка и раструб), герметизация достигается за счёт деформации грибовидной головки левой задней тормозной трубки 2 и левого заднего тормозного шланга под сжатием 11 мм
Установите фиксирующий фиксатор левой задней тормозной трубки (жёсткой) 2 (4 шт.).
Установите тормозную трубку левого заднего колеса 2.
Установите тормозную трубку левого заднего колеса 2.
Установите тормозную трубку левого заднего колеса 2.
Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м

⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
Установите фиксирующую клипсу отводящего шланга аккумуляторной батареи 2 (1 шт.).
Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной трубке 2, установите гайку крепления левой задней тормозной трубки 1 (1 шт.). Момент затяжки: 16±2 Н·м При чрезмерном моменте затяжки или после многократного демонтажа структура грибовидного наконечника может деформироваться. Грибовидный наконечник со стороны тормозной трубки при отсутствии порезов допускается повторно использовать при наружном диаметре не более 7,8φ.

⚙︎ 16±2 Н·м🔧 Комбинированный гаечный ключ Примечание: данная конструкция представляет собой соединение типа «папа-мама» (грибовидный наконечник и раструб), герметизация соединения обеспечивается за счёт деформации и обжатия грибовидного наконечника левой задней тормозной трубки 1 и левой задней тормозной трубки 2 11 мм

Моменты затяжки — сводка

Операция	Момент
Установите левую заднюю тормозную трубку 2, подсоедините левую заднюю…	16±2 Н·м
Установите монтажный кронштейн хомута трубки, установите крепёжную гай…	9±1 Н·м
Подсоедините левую заднюю тормозную трубку 1 к левой задней тормозной…	16±2 Н·м
