Блок тяговой батареи в сборе

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	C2TQPBXJEC	Тележка с подъёмной платформой		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.

Подготовительные работы 15

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Ящик для инструмента в багажнике
7. Аккумулятор книга владельца
8. Высоковольтная система книга владельца
9. Подъём и опускание автомобиля
10. Нижняя защита переднего бампера в сборе
11. защитная балка шасси
12. Левая передняя нижняя защита днища
13. Защита топливного бака
14. Теплозащитный экран аккумуляторной батареи
15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи

Снятие 13 шагов

1.

   1

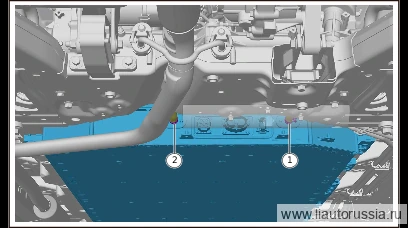

   Ослабьте фиксирующий хомут(1 шт.) отводящего шланга насоса ОЖ заднего электродвигателя, отсоедините отводящий шланг насоса ОЖ заднего электродвигателя от блока тяговой батареи в сборе.
2. 2

   Ослабьте фиксирующий хомут(1 шт.) отводящего шланга батарейного блока 2, отсоедините отводящий шланг батарейного блока 2 от блока тяговой батареи в сборе.

   Примечание

   • Обязательно дождитесь охлаждения температуры охлаждающей жидкости в трубопроводе перед демонтажом во избежание получения ожогов!
   • При демонтаже фиксирующих хомутов шланга обязательно используйте клещи для шланга, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению уплотнения.

3.

   3

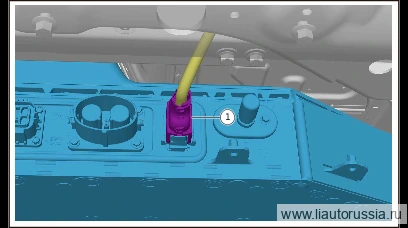

   Отсоедините разъём(1 шт.) жгута проводов моторного отсека в сборе от блока тяговой батареи в сборе.

4.

   4

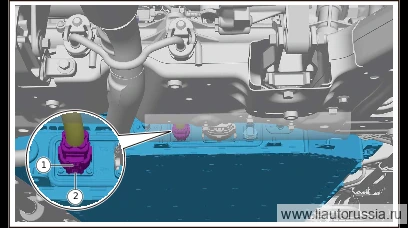

   Нажмите кнопку разблокировки первой ступени и вытяните до предельного положения разъём высоковольтного жгута проводов компрессора и PTC-нагревателя. 2 . Нажмите кнопку разблокировки второй ступени и отсоедините разъём(1 шт.) высоковольтного жгута проводов компрессора и PTC-нагревателя от блока тяговой батареи в сборе.

5.

   5

   Вытяните кнопку разблокировки до предельного положения. 2 . Медленно потяните вспомогательную рукоятку в направлении, указанном стрелкой, до предельного положения, отсоедините разъём(1 шт.) высоковольтного жгута проводов от блока тяговой батареи до переднего электродвигателя.

6.

   6

   Вытяните кнопку разблокировки до предельного положения. 2 . Медленно потяните вспомогательную рукоятку в направлении, указанном стрелкой, до предельного положения, отсоедините разъём(1 шт.) высоковольтного жгута проводов от тяговой батареи до блока зарядки и распределения электроэнергии в сборе.

7.

   7

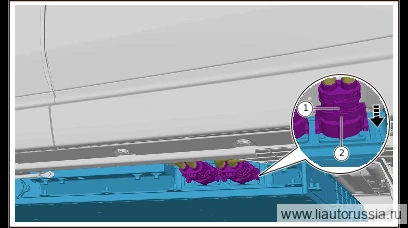

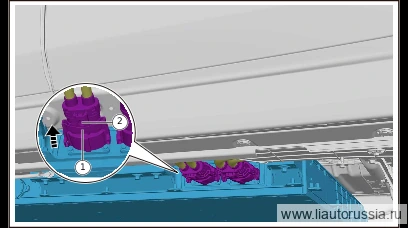

   Вытяните кнопку разблокировки до предельного положения. 2 . Медленно потяните вспомогательную рукоятку в направлении, указанном стрелкой, до предельного положения, отсоедините разъём(1 шт.) высоковольтного жгута проводов от тяговой батареи до заднего электродвигателя.

8.

   8

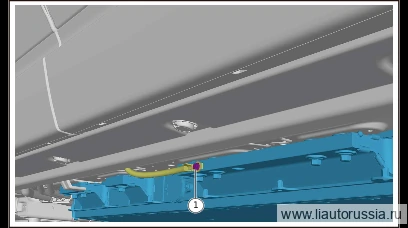

   Выверните крепёжный болт(1 шт.) провода массы тяговой батареи, отведите провод массы тяговой батареи в сторону.

   🔧 головка 10 мм

9.

   9

   Уложите изоляционный резиновый коврик на подъёмную платформу для батареи.

10.

    10

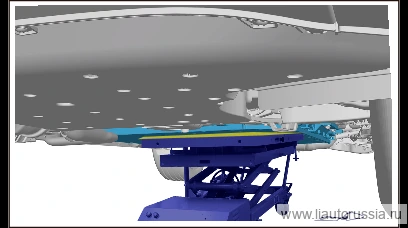

    Переместите подъёмную платформу для батареи непосредственно под блок тяговой батареи в сборе и отрегулируйте столешницу подъёмной платформы в горизонтальное положение, заблокируйте колёса подъёмной платформы.
11. 11

    Поднимите подъёмную платформу для батареи под блок тяговой батареи в сборе, приподняв блок тяговой батареи в сборе.

    Примечание. Поднимайте подъёмную платформу для батареи медленно, достаточно, чтобы столешница тележки-платформы вошла в контакт с блоком батареи без зазора, запрещается чрезмерный подъём.

12.

    12

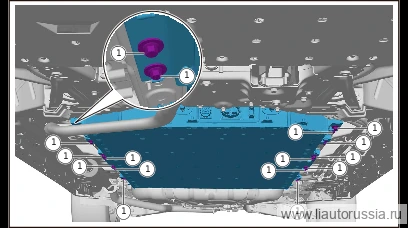

    Выверните крепёжные болты(16 шт.) блока тяговой батареи в сборе.

    🔧 головка ПРИМЕЧАНИЕ: X01-89185007 комбинированный узел шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять новыми деталями 13 ммX01-89185007одноразовая деталь

13.

    13

    Опустите подъёмную платформу вместе с блоком тяговой батареи в сборе, снимите блок тяговой батареи в сборе.

Установка 14 шагов

1.

   1

   Установите блок тяговой батареи в сборе на подъёмную платформу для батареи.
2. 2

   Подкатите подъёмную платформу для батареи под место установки, поднимите и отрегулируйте положение блока тяговой батареи в сборе до места установки, заблокируйте колёса подъёмной платформы.

   Примечание. Поднимайте подъёмную платформу для батареи медленно, достаточно, чтобы блок тяговой батареи можно было нормально закрепить крепёжными болтами, запрещается чрезмерный подъём.

3.

   3

   Установите крепёжные болты(16 шт.) блока тяговой батареи в сборе. X01-89185007 Комбинированный узел шестигранного фланцевого болта и плоской шайбы Момент затяжки: 65±5 Н·м

   ⚙︎ 65±5 Н·м🔧 головка ПРИМЕЧАНИЕ: X01-89185007 комбинированный узел шестигранного фланцевого болта и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять новыми деталями 13 ммX01-89185007одноразовая деталь

4.

   4

   Опустите подъёмную платформу для батареи, выкатите подъёмную платформу с рабочего места.

5.

   5

   Установите провод массы тяговой батареи, установите крепёжный болт(1 шт.) провода массы тяговой батареи. Q1860616F70 Шестигранный фланцевый болт Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 головка 10 ммQ1860616F70

6.

   6

   Подсоедините разъём(1 шт.) высоковольтного жгута проводов от тяговой батареи до заднего электродвигателя, толкните вспомогательную рукоятку в направлении, указанном стрелкой, до предельного положения. 2 . Задвиньте кнопку разблокировки до предельного положения.

7.

   7

   Подсоедините разъём(1 шт.) высоковольтного жгута проводов от тяговой батареи до блока зарядки и распределения электроэнергии в сборе, толкните вспомогательную рукоятку в направлении, указанном стрелкой, до предельного положения. 2 . Задвиньте кнопку разблокировки до предельного положения.

8.

   8

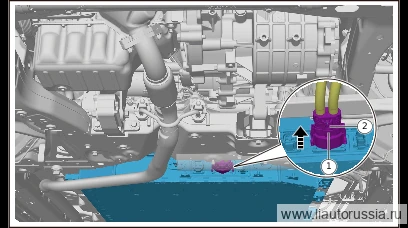

   Подсоедините разъём(1 шт.) высоковольтного жгута проводов от тяговой батареи до переднего электродвигателя, толкните вспомогательную рукоятку в направлении, указанном стрелкой, до предельного положения. 2 . Задвиньте кнопку разблокировки до предельного положения.

9.

   9

   Подсоедините разъём(1 шт.) высоковольтного жгута проводов компрессора и PTC-нагревателя к тяговой батарее. 2 . Задвиньте кнопку разблокировки до предельного положения.

10.

    10

    Подсоедините разъём(1 шт.) жгута проводов моторного отсека в сборе к блоку тяговой батареи в сборе.

11.

    11

    Подсоедините отводящий шланг ОЖ аккумуляторной батареи 2 к тяговой аккумуляторной батарее в сборе, установите хомут крепления (1 шт.) отводящего шланга ОЖ аккумуляторной батареи 2.
12. 12

    Подсоедините отводящий шланг насоса ОЖ заднего электродвигателя к блоку тяговой батареи в сборе, установите фиксирующий хомут(1 шт.) отводящего шланга насоса ОЖ заднего электродвигателя.

    Примечание. При установке фиксирующих хомутов шланга обязательно используйте клещи для шланга, запрещается использовать другие инструменты, иначе это приведёт к повреждению хомута и нарушению уплотнения.
13. 13

    Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.
14. 14

    Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены BMS блока тяговой батареи
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
