Теплозащитный экран аккумуляторной батареи

Подготовительные работы 3

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Подъём и опускание автомобиля

Снятие 2 шагов

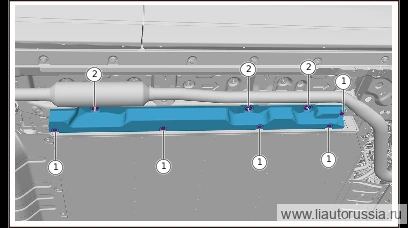

1.

   1

   Выверните крепёжные болты теплозащитного экрана аккумуляторной батареи (5 шт.).

   🔧 головка 10 мм
2. 2

   Выверните пружинные гайки крепления теплозащитного экрана аккумуляторной батареи (3 шт.), снимите теплозащитный экран аккумуляторной батареи.

   X01-89393006одноразовая деталь

   Примечание

   • Пружинная гайка X01-89393006 является одноразовой деталью, при каждой разборке/сборке необходимо заменять её на новую.
   • Обязательно дождитесь остывания трубопровода глушителя перед демонтажем во избежание ожога от высокой температуры!

Установка 3 шагов

1.

   1

   Нанесите антикоррозийное покрытие типа «броня днища» на 3 крепёжные шпильки пружинных гаек теплозащитного экрана аккумуляторной батареи. Используемая марка краски: Z99-99990199 аэрозольная «броня днища» — чёрная

   Z99-99990199
2. 2

   Установите пружинные гайки крепления теплозащитного экрана аккумуляторной батареи (3 шт.). X01-89393006 пружинная гайка Момент затяжки: заверните пружинную гайку до упора.

   🔧 специальная головка для пружинных гаекX01-89393006одноразовая деталь

   Примечание. Пружинная гайка X01-89393006 является одноразовой деталью, при каждой разборке/сборке необходимо заменять её на новую.
3. 3

   Установите теплозащитный экран аккумуляторной батареи, установите крепёжные болты теплозащитного экрана аккумуляторной батареи (5 шт.). Q140B0616F70L болт с шестигранной головкой в сборе с плоской шайбой. Момент затяжки: 6±1 Н·м

   ⚙︎ 6±1 Н·м🔧 головка 10 мм

Моменты затяжки — сводка
