Передняя часть трубопровода левой передней пневморессоры

Подготовительные работы 19

1. Двери автомобиля книга владельца
2. Включение режима подъёма автомобиля
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Крышка смотрового люка аккумуляторной батареи
6. Аккумулятор книга владельца
7. Высоковольтная система книга владельца
8. Подъём и опускание автомобиля
9. Колесо в сборе (алюминиевое)
10. Накладка арки левого переднего колеса в сборе
11. Подкрылок левого переднего колеса в сборе
12. защитная балка шасси
13. Левая передняя нижняя защита днища
14. Левая нижняя защита днища
15. Защита топливного бака
16. Теплозащитный экран аккумуляторной батареи
17. Нижняя защита переднего бампера в сборе
18. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
19. Блок тяговой батареи в сборе

Снятие 8 шагов

1.

   1

   Выверните крепёжную гайку, отсоедините переднюю секцию трубопровода левой передней пневморессоры от левой передней пневморессоры с амортизатором в сборе.

   🔧 ключ 12 мм
2. 2

   Отсоедините фиксирующую защёлку передней части трубопровода левой передней пневморессоры (5 шт.).

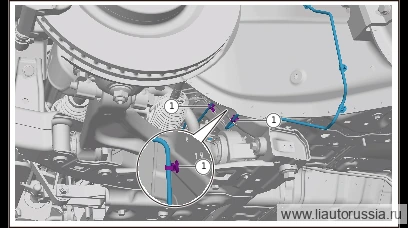

3.

   3

   Отсоедините фиксирующую защёлку передней части трубопровода левой передней пневморессоры (3 шт.).

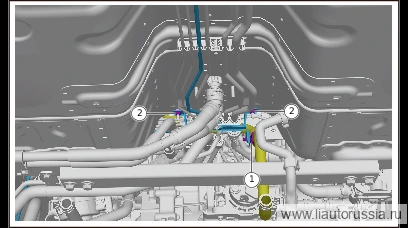

4.

   4

   Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).
5. 5

   Выверните крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки, снимите монтажный кронштейн хомута трубки.

   🔧 торцевая головка 10 мм

6.

   6

   Отсоедините фиксирующую защёлку передней части трубопровода левой передней пневморессоры (1 шт.).

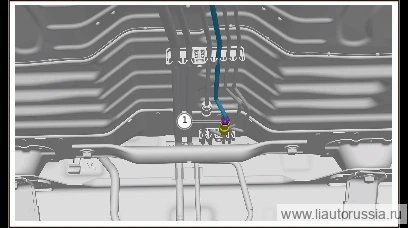

7.

   7

   Выверните стопорную гайку переднего участка магистрали левой передней пневморессоры (1 шт.), отсоедините передний участок магистрали левой передней пневморессоры от заднего участка магистрали левой передней пневморессоры. Используемый инструмент: 11 мм гаечный ключ

   🔧 гаечный ключ Внимание: зафиксируйте задний участок магистрали левой передней пневморессоры другим рожковым ключом 12 мм

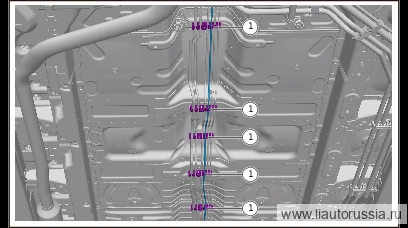

8.

   8

   Отсоедините фиксатор переднего участка магистрали левой передней пневморессоры (5 шт.), снимите передний участок магистрали левой передней пневморессоры.

Установка 8 шагов

1.

   1

   Установите переднюю часть трубопровода левой передней пневморессоры, установите фиксирующую защёлку передней части трубопровода левой передней пневморессоры (5 шт.).

2.

   2

   Соедините передний участок магистрали левой передней пневморессоры с задним участком магистрали левой передней пневморессоры, установите стопорную гайку переднего участка магистрали левой передней пневморессоры (1 шт.). Момент затяжки: 3 Н·м Используемый инструмент: 11 мм гаечный ключ

   ⚙︎ 3 Н·м🔧 гаечный ключ Внимание: зафиксируйте задний участок магистрали левой передней пневморессоры другим рожковым ключом 12 ммX01-90000581

   Примечание

   • Перед установкой соединения магистрали (X01-90000581) необходимо проверить следующие места, и при наличии любой неисправности заменить соответствующее соединение (X01-90000581): не отслоилось ли или явно не деформировалось, не треснуло ли медное кольцо.
   • Не деформировалось ли, не выпало ли уплотнительное кольцо.
   • Момент затяжки соединения составляет 3 Н·м, при этом метка краски на месте соединения должна оставаться без смещения.

3.

   3

   Установите фиксатор переднего участка магистрали левой передней пневморессоры (1 шт.).

4.

   4

   Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм
5. 5

   Установите фиксирующий хомут отводящего шланга 2 аккумуляторной батареи (1 шт.).

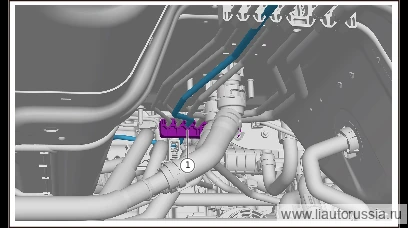

6.

   6

   Установите фиксатор переднего участка магистрали левой передней пневморессоры (3 шт.).

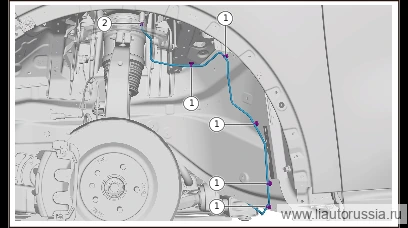

7.

   7

   Установите фиксатор переднего участка магистрали левой передней пневморессоры (5 шт.).
8. 8

   Установите переднюю часть трубопровода левой передней пневморессоры, установите гайку соединения передней части трубопровода левой передней пневморессоры с левой передней пневморессорой с амортизатором в сборе. Момент затяжки: 3 Н·м Не деформировано ли, не выпало ли уплотнительное кольцо. Момент затяжки соединения составляет 3 Н·м, при этом метка краски на месте соединения не должна сдвигаться.

   ⚙︎ 3 Н·м🔧 Гаечный ключ Внимание: перед установкой соединения трубопровода (X01-90000581) необходимо проверить следующие места, и при наличии любой из проблем заменить соответствующий соединитель (X01-90000581): не отслоилось ли и не имеет ли явной деформации, трещин медное кольцо 12 ммX01-90000581

Моменты затяжки — сводка
