Топливный бак и трубопроводные компоненты — Труба продувки адсорбера в сборе II
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Наденьте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- Во время демонтажа и монтажа в окружающей зоне запрещены любые источники открытого огня; топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, помутнение зрения, тошноту и даже потерю сознания, поэтому необходимо обеспечить хорошую вентиляцию на месте ремонта.
- При отключении высокого напряжения, снятии напряжения и проверке отсутствия напряжения работы должно выполнять лицо, имеющее удостоверение электротехнического персонала (карту IC) на низковольтные работы, в высоковольтных изолирующих перчатках, обеспечивая собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- При демонтаже и монтаже высоковольтных компонентов лицо, имеющее удостоверение электротехнического персонала (карту IC) на низковольтные работы, должно работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- После завершения установки опустите автомобиль на землю; в этот момент запрещается перемещать автомобиль — нажмите на экране «Выйти из режима подъёма», система автоматически произведёт накачку, после завершения накачки автомобиль можно перемещать по необходимости.
- Перед демонтажем топливных магистралей необходимо слить топливо из топливного бака.
- Перед проведением работ на топливной системе поблизости должны быть подготовлены средства пожаротушения.
- При демонтаже топливоподающей трубки оберните вокруг неё чистую ткань для впитывания вытекающего топлива и снижения риска возгорания.
- Категорически запрещается чрезмерно перегибать топливные магистрали.
- После рассоединения топливной магистрали необходимо загерметизировать её соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных магистралей, нарушения работы компонентов топливной системы или их повреждения.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- защитная балка шасси
- Левая передняя нижняя защита днища
- Левая нижняя защита днища
- Защита топливного бака
- Теплозащитный экран аккумуляторной батареи
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- Блок тяговой батареи в сборе
- Снятие и установка узла топливного бака
Снятие 7 шагов
-

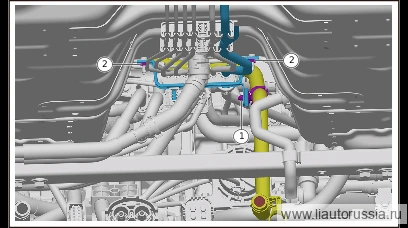

Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).
-
Выверните крепёжную гайку монтажного кронштейна хомута трубки (2 шт.), снимите монтажный кронштейн хомута трубки.
🔧 торцевая головка 10 мм -

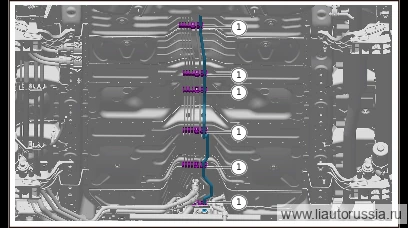

Отсоедините фиксатор топливоподающей трубки топливного бака в сборе II (6 шт.).
-

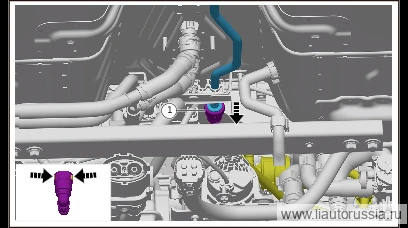

Разблокируйте разъём трубы продувки адсорбера в сборе III с помощью клещей для быстроразъёмных соединений, отсоедините соединение трубы продувки адсорбера в сборе II и трубы продувки адсорбера в сборе III в направлении стрелки.
-

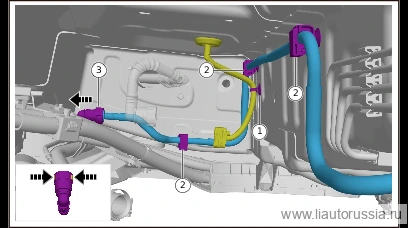

Отсоедините фиксатор жгута проводов кузова (1 шт.).
-
Отсоедините фиксирующий хомут трубы продувки адсорбера в сборе II (3 шт.).
-
Разблокируйте разъём трубы продувки адсорбера в сборе I с помощью клещей для быстроразъёмных соединений, отсоедините соединение трубы продувки адсорбера в сборе II и трубы продувки адсорбера в сборе I.
Установка 7 шагов
-

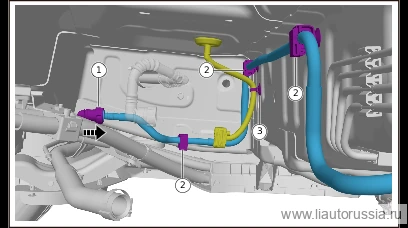

Установите трубу продувки адсорбера в сборе II, подсоедините трубу продувки адсорбера в сборе I и трубу продувки адсорбера в сборе II в направлении стрелки.
Примечание- При соединении трубы продувки адсорбера в сборе I и трубы продувки адсорбера в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините трубу продувки адсорбера в сборе I и трубу продувки адсорбера в сборе II до упора, до щелчка.
-
Установите фиксирующий хомут трубы продувки адсорбера в сборе II (3 шт.).
-
Установите фиксирующие защёлки жгута проводов кузова (1 шт.).
-
Подсоедините трубу продувки адсорбера в сборе II и трубу продувки адсорбера в сборе III в направлении стрелки.
Примечание- При соединении трубы продувки адсорбера в сборе II и трубы продувки адсорбера в сборе III запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините трубу продувки адсорбера в сборе II и трубу продувки адсорбера в сборе III до упора, до щелчка.
-
Установите фиксатор топливоподающей трубки топливного бака в сборе II (6 шт.).
-
Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -
Установите фиксирующую клипсу отводящего шланга аккумуляторной батареи 2 (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн хомута трубки, установите крепёжную гай… | 9±1 Н·м |
