Компоненты топливного бака и трубопроводов — Топливная трубка подачи из бака в сборе II
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Во время демонтажа и монтажа запрещаются любые источники открытого огня поблизости.
- Топливо обладает высокой летучестью, вдыхание избыточного количества паров топлива может вызвать головокружение, помутнение зрения, тошноту и даже потерю сознания, поэтому необходимо обеспечить надлежащую вентиляцию на месте ремонта.
- Используйте маслостойкие перчатки и защитные очки, по возможности избегайте попадания топлива на кожу.
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения лицо, имеющее удостоверение электротехнического персонала (карту IC) на допуск к работам с низким напряжением, должно работать в высоковольтных изолирующих перчатках и обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- При снятии и установке высоковольтных компонентов лицо, имеющее удостоверение электротехнического персонала (карту IC) на допуск к работам с низким напряжением, должно быть в высоковольтных изолирующих перчатках и обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и демонтажа/монтажа высоковольтных компонентов необходимо выполнить процедуру отключения высокого напряжения.
- Перед проведением работ с топливной системой в непосредственной близости должны быть подготовлены средства пожаротушения.
- При снятии топливной трубки подачи оберните её чистой ветошью для впитывания вытекающего топлива и снижения риска возгорания.
- Запрещается чрезмерно перегибать топливные трубопроводы.
- После отсоединения топливного трубопровода необходимо загерметизировать его соединительные разъёмы, чтобы предотвратить попадание посторонних предметов в топливную систему и избежать засорения топливных трубопроводов, нарушения работы компонентов топливной системы или их повреждения.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 18
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Открытие и закрытие капота
- Процедура сброса давления топлива
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Нижняя защита переднего бампера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- защитная балка шасси
- Левая передняя нижняя защита днища
- Левая нижняя защита днища
- Защита топливного бака
- Теплозащитный экран аккумуляторной батареи
- Блок тяговой батареи в сборе
Снятие 5 шагов
-

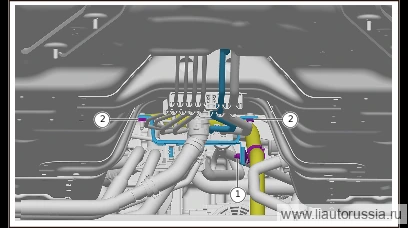

Отсоедините фиксатор отводящего шланга 2 аккумуляторной батареи (1 шт.).
-
Выверните крепёжную гайку монтажного кронштейна хомута трубки (2 шт.), снимите монтажный кронштейн хомута трубки.
🔧 торцевая головка 10 мм -

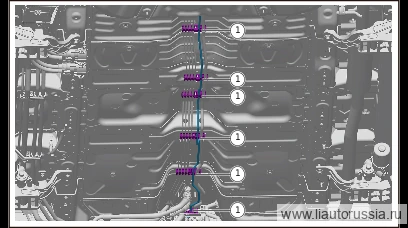

Отсоедините фиксатор топливоподающей трубки топливного бака в сборе II (6 шт.).
-

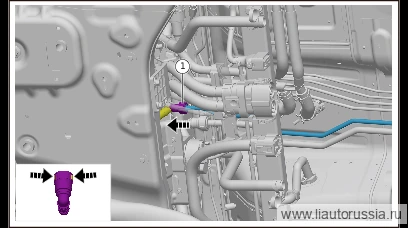

С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливной трубки подачи из бака в сборе III, в направлении стрелки отсоедините соединение топливной трубки подачи из бака в сборе III от топливной трубки подачи из бака в сборе II.
-

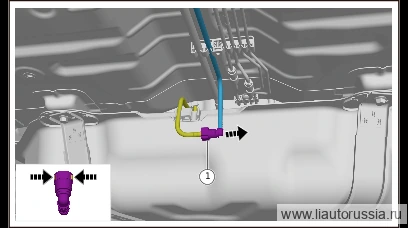

С помощью клещей для быстроразъёмных соединений разблокируйте разъём топливной трубки подачи из бака в сборе II, в направлении стрелки отсоедините соединение топливной трубки подачи из бака в сборе I от топливной трубки подачи из бака в сборе II, снимите топливную трубку подачи из бака в сборе II.
Установка 5 шагов
-

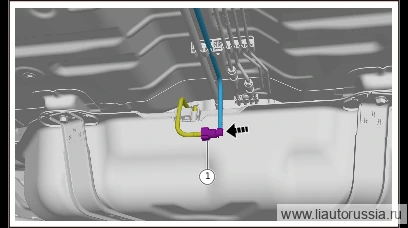

В направлении стрелки подсоедините топливную трубку подачи из бака в сборе I к топливной трубке подачи из бака в сборе II.
Примечание- При соединении топливной трубки подачи из бака в сборе I с топливной трубкой подачи из бака в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините топливную трубку подачи из бака в сборе I с топливной трубкой подачи из бака в сборе II до упора (до предельного положения) и до характерного щелчка «клик».
-
В направлении стрелки подсоедините топливную трубку подачи из бака в сборе III к топливной трубке подачи из бака в сборе II.
Примечание- При соединении топливной трубки подачи из бака в сборе III с топливной трубкой подачи из бака в сборе II запрещается отклоняться от направления, указанного стрелкой, во избежание смещения уплотнительного кольца.
- Соедините топливную трубку подачи из бака в сборе III с топливной трубкой подачи из бака в сборе II до упора (до предельного положения) и до характерного щелчка «клик».
-
Установите фиксатор топливоподающей трубки топливного бака в сборе II (6 шт.).
-
Установите монтажный кронштейн хомута трубки, установите крепёжную гайку (2 шт.) монтажного кронштейна хомута трубки. Гайка с шестигранной фланцевой головкой Q32006F61 Момент затяжки: 9±1 Н·м
⚙︎ 9±1 Н·м🔧 торцевая головка 10 мм -
Установите фиксирующую клипсу отводящего шланга аккумуляторной батареи 2 (1 шт.).
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите монтажный кронштейн хомута трубки, установите крепёжную гай… | 9±1 Н·м |
