Высоковольтный жгут проводов разряда 220 В в салоне автомобиля
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- В процессе снятия и установки высоковольтных компонентов лицо, имеющее удостоверение электрика IC-карты низкого напряжения, обязано работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- Перед проведением ремонта и снятия/установки высоковольтных электрических компонентов необходимо выполнить процедуру отключения высокого напряжения.
- В процессе отключения высокого напряжения, снятия напряжения и проверки отсутствия напряжения лицо, имеющее удостоверение электрика IC-карты низкого напряжения, обязано работать в высоковольтных изолирующих перчатках, а также обеспечить собственную изоляционную защиту; запрещается иметь при себе металлические предметы.
- При снятии и установке не допускайте повреждения элементов салона.
- После завершения установки опустите автомобиль на землю, при этом не перемещайте автомобиль, нажмите на экране «Выйти из режима подъёма», система автоматически выполнит накачку, после завершения накачки автомобиль можно перемещать по необходимости.

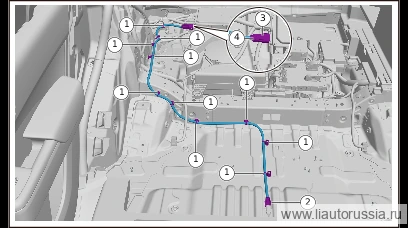

Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 36
- Двери автомобиля книга владельца
- Включение режима подъёма автомобиля
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Защитная крышка багажника
- Ящик для инструмента в багажнике
- Высоковольтная система книга владельца
- Подъём и опускание автомобиля
- Защита топливного бака
- Шторка багажного отделения в сборе
- Крышка багажника в сборе
- Корпус кронштейна панели багажного отделения
- Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
- Складывание и поднятие спинки сиденья второго ряда
- спинка одноместного сиденья второго ряда в сборе
- Компоненты сиденья второго ряда правой стороны — спинка двухместного сиденья второго ряда в сборе
- Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
- облицовка верхней части левой стойки D в сборе.
- вентиляционная решётка левой задней боковины в сборе
- крышка вещевого ящика левой задней боковины в сборе
- Защитная крышка багажника
- облицовочная панель порога задней двери в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- облицовка левой задней боковины в сборе
- монтажный кронштейн внутренней облицовки левой задней боковины в сборе
- Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
- Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
- вентиляционная решётка правой задней боковины в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
- облицовка правой задней боковины в сборе
- Рукоятка аварийного троса зарядной розетки
- монтажный кронштейн облицовки правой задней боковины в сборе
- Сабвуфер
- Шумоизоляционный мат сиденья второго ряда
Снятие 3 шагов
-
1. Нажмите кнопку разблокировки первой ступени, вытяните разъём высоковольтного жгута проводов разряда 220В в салоне до упора. 2. Нажмите кнопку разблокировки второй ступени, отсоедините разъём высоковольтного жгута проводов разряда 220В в салоне (1 шт.).
-
Отсоедините разъём (1 шт.) высоковольтного жгута проводов разряда 220 В в салоне автомобиля.
-
Расстыкуйте фиксатор (10 шт.) высоковольтного жгута проводов разряда 220В в салоне, снимите высоковольтный жгут проводов разряда 220В в салоне.
Установка 4 шагов
-
Установите высоковольтный жгут проводов разряда 220В в салоне, установите фиксатор высоковольтного жгута проводов разряда 220В в салоне (1 шт.).
-
Подсоедините разъём высоковольтного жгута проводов разряда 220В в салоне (1 шт.).
-
Подсоедините разъём (1 шт.) высоковольтного жгута проводов разряда 220 В в салоне автомобиля, заблокируйте вторичный фиксатор.
-
Подсоедините разъём высоковольтного жгута проводов разряда 220В в салоне до упора, зафиксируйте защёлку первой ступени.
