Шестерённый механизм ГРМ-Центральный палец (с уплотнительным кольцом)

Подготовительные работы 36

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Декоративный кожух двигателя в сборе
7. Декоративный колпачок
8. Щётка стеклоочистителя основного рычага в сборе
9. Щётка стеклоочистителя вспомогательного рычага в сборе
10. Задний уплотнитель моторного отсека
11. Передняя защита моторного отсека
12. Левая защита моторного отсека в сборе
13. Правая защита моторного отсека в сборе
14. Облицовочная панель вентиляции переднего щита в сборе
15. Верхний узел второй защитной стенки в сборе
16. Соединительная поперечина стаканов передних амортизаторов
17. Воздушный фильтр в сборе
18. Вспомогательные компоненты двигателя в сборе — Датчик температуры и давления впускного воздуха
19. Впускной коллектор в сборе
20. Правая опора переднего силового агрегата в сборе
21. Кронштейн переднего датчика кислорода
22. Правый кронштейн опоры силового агрегата
23. соединительная трубка Вентури II
24. Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
25. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
26. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
27. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
28. Верхняя уплотнительная прокладка топливного насоса высокого давления
29. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
30. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
31. Кронштейн топливной подающей трубки
32. Кронштейн крепления декоративного кожуха
33. Крышка головки блока цилиндров в сборе
34. Шкив и натяжной ролик, узел — Ремень
35. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
36. Натяжитель ГРМ в сборе

Снятие 1 шагов

1.

   1

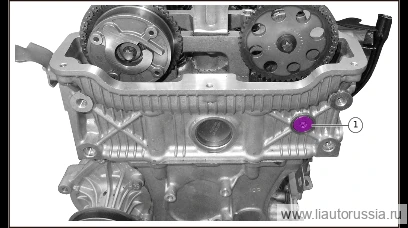

   Выверните центральный палец (с уплотнительным кольцом).

   🔧 торцовая головка-бита T40одноразовая деталь

   Примечание

   • При демонтаже центрального пальца (с уплотнительным кольцом) осторожно извлеките центральный палец (с уплотнительным кольцом), чтобы не повредить его.
   • Уплотнительное кольцо центрального пальца (с уплотнительным кольцом) является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять его на новую деталь.

Установка 1 шагов

1.

   1

   Установите центральный штифт (с уплотнительным кольцом). Момент: 23.5±2.35 Н·м

   ⚙︎ 23.5±2.35 Н·м🔧 бита-головка Примечание: при установке центрального штифта (с уплотнительным кольцом) устанавливайте его осторожно, чтобы не повредить T40одноразовая деталь

   Примечание. Уплотнительное кольцо центрального штифта (с уплотнительным кольцом) — деталь одноразового использования, при каждой разборке/сборке необходимо заменять её на новую.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
