Поршень, шатун и детали коленвала — Ступица шкива коленвала

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	SLLGFLXBVV	Инструмент для фиксации ступицы шкива		Снятие и установка шкива
2	NKJY3EDCRS	Инструмент для фиксации ступицы шкива		Снятие и установка шкива
3	MMEQTH3DTX	Инструмент для блокировки впускного и выпускного распределительных валов		Используется для установки распределительных валов по меткам ГРМ
4	ZW7F3GPKV6	Инструмент для блокировки впускного и выпускного распределительных валов		Используется для установки распределительных валов по меткам ГРМ

Подготовительные работы 35

1. Двери автомобиля книга владельца
2. Открытие и закрытие капота
3. Процедура сброса давления топлива
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. Подъём и опускание автомобиля
7. Задняя защитная панель передней части днища
8. Нижняя защита переднего бампера в сборе
9. Слив и заправка моторного масла двигателя (ДВС)
10. Слив и заправка охлаждающей жидкости увеличителя запаса хода и отопителя
11. Колесо в сборе
12. Правая передняя колёсная арка
13. Шкив и натяжной ролик в сборе — Крышка шкива коленчатого вала
14. Шкив и натяжной ролик, узел — Ремень
15. Демпферный шкив
16. Передняя защита моторного отсека
17. Задний уплотнитель моторного отсека
18. Левая защита моторного отсека в сборе
19. Правая защита моторного отсека в сборе
20. Декоративный кожух двигателя в сборе
21. Правая опора переднего силового агрегата в сборе
22. Кронштейн переднего датчика кислорода
23. Правый кронштейн опоры силового агрегата
24. соединительная трубка Вентури II
25. Компоненты впускных трубопроводов — Выходная трубка интеркулера в сборе II
26. Свеча зажигания и катушка зажигания — Катушка зажигания в сборе
27. Топливные магистрали и соединительные детали — Шумоизоляционный кожух насоса высокого давления
28. Топливные магистрали и соединительные детали — Топливный насос высокого давления в сборе
29. Верхняя уплотнительная прокладка топливного насоса высокого давления
30. Компоненты датчиков системы двигателя — Датчик положения распределительного вала в сборе
31. Компоненты системы вентиляции картера — Трубопровод картерных газов в сборе
32. Кронштейн топливной подающей трубки
33. Кронштейн крепления декоративного кожуха
34. Крышка головки блока цилиндров в сборе
35. Верхняя направляющая в сборе

Снятие 4 шагов

1.

   1

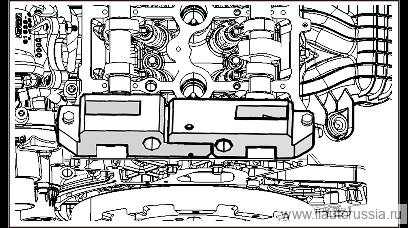

   Установите инструмент для блокировки впускного и выпускного распределительных валов на установочные поверхности распределительных валов, зафиксируйте инструмент болтами. Момент затяжки: 10 Н·м

   ⚙︎ 10 Н·м

2.

   2

   Выверните центральный крепёжный болт впускного VCP (1 шт.), снимите впускной VCP.

   🔧 торцевая головка E14одноразовая деталь

   Примечание

   • При вывёртывании центрального болта впускного VCP обязательно установите инструмент для блокировки впускного и выпускного распределительных валов.
   • Это предотвратит повреждение из-за нагрузки на цепь ГРМ.
   • Центральный болт впускного VCP является деталью одноразового использования — при каждой разборке/сборке его необходимо заменять на новый.

3.

   3

   Выверните крепёжный болт звёздочки выпускного распредвала (1 шт.), снимите звёздочку выпускного распредвала.

   🔧 торцевая головка E14одноразовая деталь

   Примечание

   • При вывёртывании центрального болта звёздочки выпускного распредвала обязательно установите инструмент для блокировки впускного и выпускного распределительных валов.
   • Это предотвратит повреждение из-за нагрузки на цепь ГРМ.
   • Крепёжный болт звёздочки выпускного распредвала является деталью одноразового использования — при каждой разборке/сборке его необходимо заменять на новый.

4.

   4

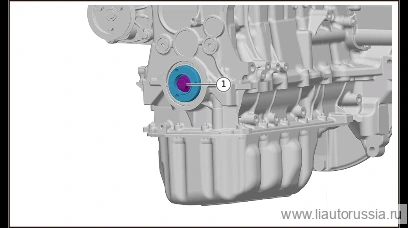

   Выверните центральный болт ступицы шкива коленвала (1 шт.), снимите ступицу шкива коленвала.

   🔧 головка 18 ммодноразовая деталь

   Примечание

   • Центральный болт ступицы шкива коленвала 1000098 является деталью одноразового использования — при каждой разборке/сборке его необходимо заменять на новый.
   • Так как момент затяжки центрального болта ступицы шкива коленвала значителен, необходимо полностью зафиксировать двигатель, чтобы предотвратить его опрокидывание и повреждение деталей.
   • В процессе снятия следите за тем, чтобы звёздочка коленвала не упала в поддон картера в сборе.

Установка 8 шагов

1.

   1

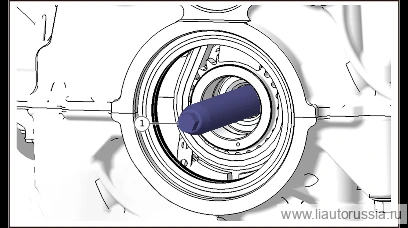

   Установите приспособление для фиксации ступицы шкива.

   Примечание

   • Повторно проверьте метку на звёздочке коленвала — после установки метка в виде точки на поверхности звёздочки коленвала должна быть обращена к передней части двигателя.
   • То есть после установки метка-точка должна быть видна.

2.

   2

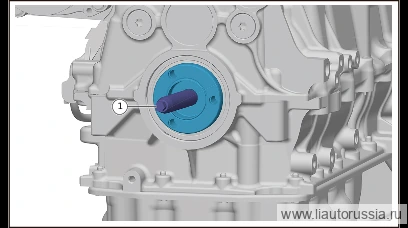

   Установите ступицу шкива коленвала.

   Примечание. В процессе установки защищайте передний сальник коленвала от повреждения кромки сальника.

3.

   3

   Снимите приспособление для фиксации ступицы шкива, вверните и затяните центральный болт ступицы шкива коленвала (1 шт.) в направлении, указанном стрелкой.

   🔧 головка 18 мм

4.

   4

   Установите звёздочку выпускного распредвала, установите монтажный болт звёздочки выпускного распредвала (1 шт.) Момент затяжки: 20±2.5 Н·м+180±5° Не допускайте нагрузки на цепь ГРМ во избежание повреждения. 1001517 монтажный болт звёздочки выпускного распредвала является одноразовой деталью, при каждой разборке и сборке необходимо заменять новой деталью.

   ⚙︎ 20±2.5 Н·м🔧 головка-бита E14 Внимание: при затяжке указанного болта обязательно установите фиксирующее приспособление впускного и выпускного распределительных валоводноразовая деталь

5.

   5

   Установите впускной VCP, установите центральный крепёжный болт (1 шт.) впускного VCP. Момент затяжки: 20±2.5 Н·м+180±5° Не допускайте воздействия нагрузки на приводную цепь ГРМ, чтобы избежать повреждения. Крепёжный болт выпускной звёздочки 1001517 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять на новый.

   ⚙︎ 20±2.5 Н·м🔧 отвёрточная головка E14 Внимание: при затяжке указанного болта обязательно установите приспособление для блокировки впускного и выпускного распределительных валоводноразовая деталь

6.

   6

   Проверьте сверху состояние звёздочки коленвала и цепи ГРМ, убедитесь, что цепь ГРМ находится в зацеплении со звёздочкой коленвала и что вся цепь не провисла. Вверните центральный болт ступицы шкива коленвала.

7.

   7

   Затяните центральный болт ступицы шкива коленчатого вала (1 шт.). Момент затяжки: 50±5 Н·м + 180±10°

   ⚙︎ 50±5 Н·м🔧 Головка Внимание: 1000098 центральный болт ступицы шкива коленчатого вала является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 18 ммодноразовая деталь

8.

   8

   Выверните крепёжные болты инструмента для блокировки впускного и выпускного распределительных валов, снимите инструмент для блокировки впускного и выпускного распределительных валов.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка фаз газораспределения распределительного вала
