Соединительная шина модуля

Блок тяговой батареи · Li L6 2024 · стр. 950–952 оригинала
3 шагов снятия5 шагов установки 1 моментов затяжки

⚠ Важно

Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.

⚠ Предупреждения

Примечания

Расположение детали

Качество исходного изображения, к сожалению, плохое.

Соединительная шина модуля

Специальный инструмент

КодНаименованиеВидНазначение
1VZF9NWYP6TПлатформа для подъёма батареи (электрогидравлическая)
Подъём и опускание аккумуляторной батареи

Подготовительные работы 19

  1. Двери автомобиля книга владельца
  2. Открытие и закрытие капота
  3. Двери багажника на электроприводе книга владельца
  4. Аккумулятор книга владельца
  5. Высоковольтная система книга владельца
  6. Подъём и опускание автомобиля
  7. Задняя защитная панель передней части днища
  8. Нижняя защита переднего бампера в сборе
  9. Левая передняя нижняя защита днища
  10. Левая нижняя защита днища
  11. Нижняя защитная панель правой стороны днища
  12. Защита топливного бака
  13. Корпус защиты адсорбера в сборе
  14. Теплозащитный экран аккумуляторной батареи
  15. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
  16. Блок тяговой батареи в сборе
  17. Компонент воздушного фильтра — верхний корпус
  18. главный контроллер BMS
  19. монтажный кронштейн главной платы BMS

Снятие 3 шагов

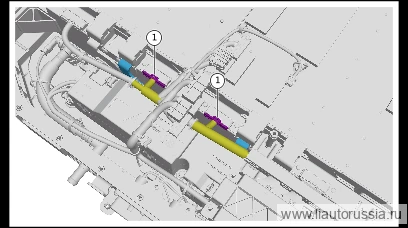

  1. Шаг 1

    Отсоедините разъём жгута проводов узла CCS (2 шт.).

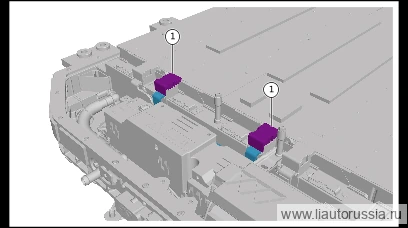

  2. Шаг 2

    Снимите защитную крышку выходной клеммы модуля (2 шт.).

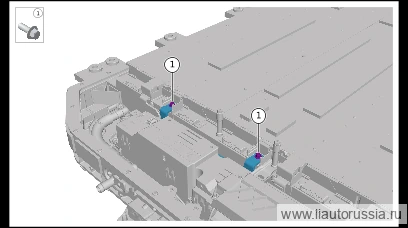

  3. Шаг 3

    Выверните крепёжный болт соединительной шины модуля (2 шт.), снимите соединительную шину модуля.

    🔧 торцевая головка 8 мм

Установка 5 шагов

  1. Установите соединительную шину модуля, установите крепёжные болты соединительной шины модуля (2 шт.). Q1840616F70 Болт с шестигранной фланцевой головкой Момент затяжки: 8±0.5 Н·м

    ⚙︎ 8±0.5 Н·м🔧 головка 8 ммQ1840616F70
  2. Шаг 2

    Установите защитную крышку выходного полюса модуля (2 шт.).

  3. Шаг 3

    Подсоедините разъём жгута проводов узла CCS (2 шт.).

    Примечание
    • Перед подключением необходимо провести 100% визуальный осмотр разъёма на исправность — отсутствие деформации и повреждений, отсутствие перекоса контактов (pin), соответствие маркировки проводов и т. д.
    • При стыковке должен раздаться щелчок «клик»; если разъём имеет вторичный фиксатор, его необходимо защёлкнуть и нанести контрольную метку; при обратном отсоединении запрещается тянуть за жгут проводов.
  4. Проверьте жгут проводов, подсоединённый к тяговой батарее, убедитесь в надёжности подключения.

  5. Проверьте систему охлаждения на герметичность, убедитесь в правильности установки и отсутствии утечки охлаждающей жидкости.

Моменты затяжки — сводка

ОперацияМомент
Установите соединительную шину модуля, установите крепёжные болты соед…8±0.5 Н·м
