Правый кронштейн опоры заднего силового агрегата

Специальный инструмент

№	Код	Наименование	Вид	Назначение
1	VZF9NWYP6T	Платформа для подъёма батареи (электрогидравлическая)		Подъём и опускание аккумуляторной батареи
2	OA4LBVSG94	Опоры переднего и заднего подрамников		Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода
3	LBZ8KL9WK2	Опоры переднего и заднего подрамников	—	Предназначено для вспомогательной поддержки при снятии и установке переднего подрамника с передним приводом, заднего подрамника с электроприводом и заднего электропривода. Обеспечивает плавное опускание подрамника и электропривода.
4	CHJ-2146000	Инструмент для демонтажа полуоси		Снимите приводной вал в сборе
5	HCNPO6WO3O	Инструмент защиты сальника заднего приводного вала		Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений
6	1G0NQ6EL9R	Инструмент защиты сальника заднего приводного вала		Служит для облегчения установки и позиционирования сальника, защищает сальник от повреждений

Подготовительные работы 27

1. Двери автомобиля книга владельца
2. Сервисная процедура разблокировки электронного стояночного тормоза
3. Двери багажника на электроприводе книга владельца
4. Крышка багажника в сборе
5. Ящик для инструмента в багажнике
6. Аккумулятор книга владельца
7. Высоковольтная система книга владельца
8. Колесо в сборе
9. Стопорная гайка приводного вала
10. Выпрессуйте левый задний приводной вал из ступичного подшипника
11. Колесо в сборе
12. Стопорная гайка приводного вала
13. Выпрессовка правого заднего приводного вала из узла ступичного подшипника
14. Задняя защитная панель передней части днища
15. Нижняя защита переднего бампера в сборе
16. Нижняя защитная панель правой стороны днища
17. шумоизоляционный мат заднего приводного электродвигателя
18. Защита топливного бака
19. Задняя защитная панель днища в сборе
20. Корпус защиты адсорбера в сборе
21. Задний глушитель в сборе
22. Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
23. Слив и заправка масла заднего редуктора
24. Демонтаж/монтаж узла заднего подрамника в сборе
25. монтажный кронштейн шумоизоляционного мата заднего электродвигателя привода
26. Кронштейн высоковольтного жгута проводов заднего электродвигателя
27. шумоизоляционный мат заднего приводного электродвигателя

Снятие 23 шагов

1.

   1

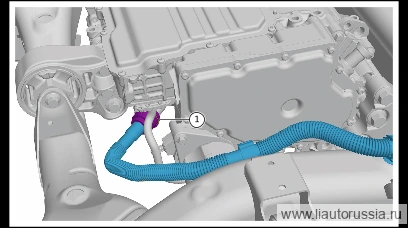

   Отсоедините хомут крепления подводящего водяного шланга заднего электродвигателя (1 шт.), отведите подводящий водяной шланг заднего электродвигателя в сторону.

   Примечание. В подводящем водяном шланге заднего электродвигателя может оставаться охлаждающая жидкость, используйте подходящую ёмкость для сбора охлаждающей жидкости.

2.

   2

   Отсоедините разъём (2 шт.) жгута проводов заднего электродвигателя в сборе.
3. 3

   Отсоедините фиксатор жгута проводов заднего электродвигателя в сборе (4 шт.), отведите в сторону жгут проводов заднего электродвигателя в сборе.

4.

   4

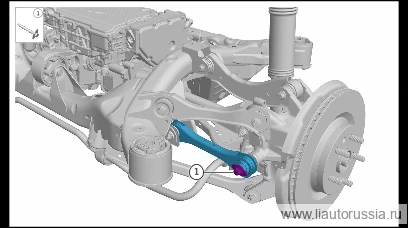

   Выверните крепежный болт рычага схождения левого заднего в сборе (1 шт.).

   🔧 торцевая головка Внимание: комбинированное изделие X01-89184132: болт с шестигранным фланцем и плоская шайба — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 15 ммX01-89184132одноразовая деталь

5.

   5

   С помощью инструмента зафиксируйте шток левой соединительной тяги заднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините левую соединительную тягу заднего стабилизатора в сборе от левого заднего поворотного кулака. Инструмент для штока: 6 мм головка с битой Инструмент для гайки: 18 мм комбинированный гаечный ключ

   🔧 комбинированный ключ 18 ммодноразовая деталь

   Примечание. Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке её необходимо заменять на новую.

6.

   6

   Удерживая сквозной болт левого заднего амортизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка 2 . Извлеките сквозной болт левого заднего амортизатора в сборе, снимите левый задний амортизатор в сборе.

   🔧 головка 21 ммX01-89185052одноразовая деталь

   Примечание

   • Комплект X01-89185052 болта с шестигранной головкой и фланцем и плоской шайбы является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
   • Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.

7.

   7

   Инструментом зафиксируйте сквозной болт левого заднего направляющего рычага в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм Головка Инструмент для гайки: 18 мм Головка

   🔧 головка 18 ммQ1851280TF61одноразовая деталь

   Примечание

   • Q1851280TF61 Шестигранный фланцевый болт является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
   • Q33912T13F70 Шестигранная фланцевая самоконтрящаяся гайка с полимерной вставкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью. 2.
   • Извлеките сквозной болт левого заднего направляющего рычага в сборе, отсоедините левый задний направляющий рычаг в сборе от левого заднего поворотного кулака.

8.

   8

   С помощью инструмента зафиксируйте сквозной болт верхнего поперечного рычага (левый задний) в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт верхнего поперечного рычага (левый задний) в сборе, отсоедините верхний поперечный рычаг (левый задний) в сборе от левого заднего поворотного кулака.

   🔧 головка 18 ммX01-89185136одноразовая деталь

   Примечание

   • X01-89185136 болт с шестигранной фланцевой головкой — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.
   • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 — одноразовая деталь, при каждой разборке/сборке необходимо заменять на новую деталь.

9.

   9

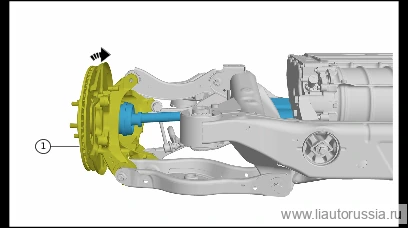

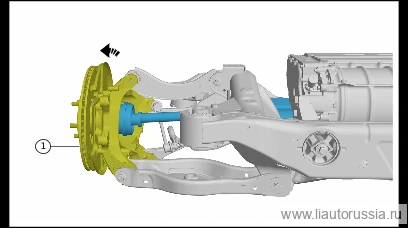

   Разъедините соединение приводного вала с левым задним ступичным подшипником в направлении, указанном стрелкой.

10.

    10

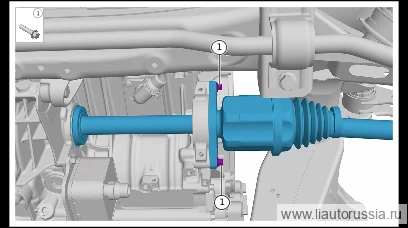

    Выверните крепёжные болты левого заднего приводного вала в сборе (2 шт.), затем, удерживая корпус внутреннего шарнира равных угловых скоростей и вал, снимите левый задний приводной вал в сборе горизонтально.

    🔧 торцевая головка 10 мм

    Примечание

    • В процессе демонтажа/монтажа обязательно сохранять горизонтальное положение, чтобы шлицы приводного вала в сборе не повредили кромку сальника двухмоторного блока с редуктором в сборе.
    • При демонтаже/монтаже и перемещении приводного вала соблюдайте осторожность при обращении, избегайте ударов и деформации лакокрасочного покрытия, пыльника, хомутов, защитного кожуха, а также шлицев, резьбы, шейки под сальник и других прецизионных участков приводного вала.

11.

    11

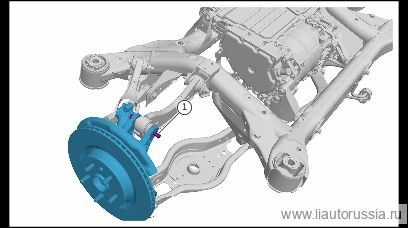

    После снятия левого заднего приводного вала верните узел левого заднего поворотного кулака в исходное положение, установите крепёжный болт заднего верхнего поперечного рычага в сборе (1 шт.).

    Примечание. Используйте старый болт.

12.

    12

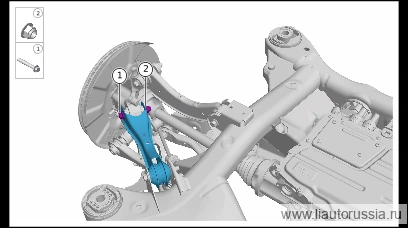

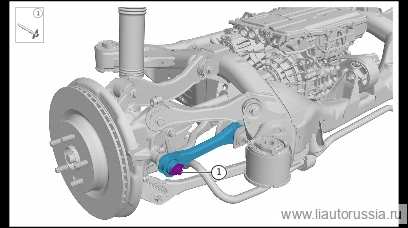

    Выверните крепежный болт рычага схождения правого заднего в сборе (1 шт.).

    🔧 торцевая головка X01-89184132 комбинированное изделие: болт с шестигранным фланцем и плоская шайба 15 ммX01-89184132

13.

    13

    С помощью инструмента зафиксируйте шток правой соединительной тяги заднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините правую соединительную тягу заднего стабилизатора в сборе от правого заднего поворотного кулака. Инструмент для штока: 6 мм головка с битой Инструмент для гайки: 18 мм комбинированный гаечный ключ

    🔧 комбинированный ключ 18 ммодноразовая деталь

    Примечание. Самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является деталью одноразового использования, при каждой разборке/сборке её необходимо заменять на новую.

14.

    14

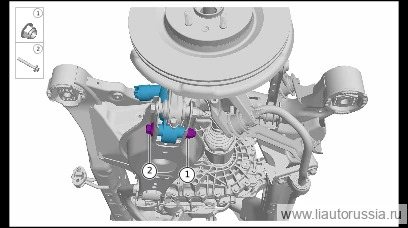

    С помощью сквозного болта правого заднего амортизатора в сборе (1 шт.) выверните крепёжную гайку (1 шт.). Инструмент для болта: 18 мм Головка Инструмент для гайки: 21 мм Головка 2 . Извлеките сквозной болт правого заднего амортизатора в сборе, снимите правый задний амортизатор в сборе.

    🔧 головка 21 ммX01-89185052одноразовая деталь

    Примечание

    • X01-89185052 Шестигранный фланцевый болт в сборе с плоской шайбой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.
    • Q33914T13F70 Шестигранная фланцевая самоконтрящаяся гайка с полимерной вставкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.

15.

    15

    С помощью инструмента зафиксируйте сквозной болт (1 шт.) правого заднего направляющего рычага в сборе, выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм головка. Инструмент для гайки: 18 мм головка.

    🔧 головка 18 ммQ1851280TF61одноразовая деталь

    Примечание

    • Фланцевый шестигранный болт Q1851280TF61 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую.
    • Фланцевая шестигранная стопорная гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждой разборке/сборке необходимо заменять на новую. 2.
    • Извлеките сквозной болт правого заднего направляющего рычага в сборе, отсоедините правый задний направляющий рычаг в сборе от правого заднего поворотного кулака.

16.

    16

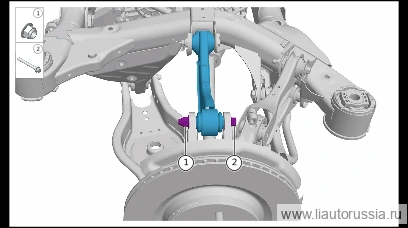

    Используя инструмент, зафиксируйте сквозной болт верхнего рычага правой задней подвески в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт верхнего рычага правой задней подвески в сборе, отсоедините верхний рычаг правой задней подвески в сборе от правого заднего поворотного кулака.

    🔧 головка 18 ммX01-89185136одноразовая деталь

    Примечание

    • Шестигранный фланцевый болт X01-89185136 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь.
    • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять её на новую деталь.

17.

    17

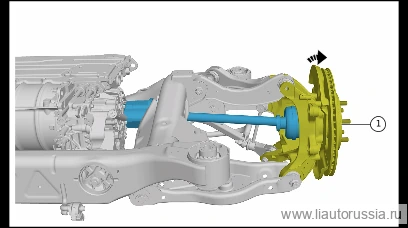

    Разъедините соединение приводного вала с правым задним ступичным подшипником в направлении, указанном стрелкой.

18.

    18

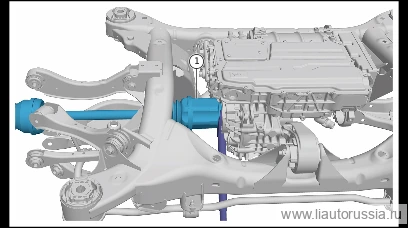

    Вставьте специальный съёмник полуоси в место стопорного кольца полуоси (со стороны заднего редуктора), затем, удерживая корпус внутреннего шарнира равных угловых скоростей и вал, горизонтально снимите правый задний приводной вал в сборе. Специальный

    🔧 CHJ-2146000 Съёмник полуоси Внимание: в процессе демонтажа/монтажа необходимо строго выдерживать горизонтальное центрирование, чтобы избежать повреждения шлицами приводного вала в сборе кромки сальника узла сдвоенного электродвигателя с редуктором в сборе

    Примечание. При демонтаже, монтаже и перемещении приводного вала соблюдайте осторожность, избегайте ударов, приводящих к повреждению и деформации лакокрасочного покрытия, пыльника, хомута, защитного кожуха, а также прецизионных зон — шлицев, резьбы, посадочного места сальника и других.

19.

    19

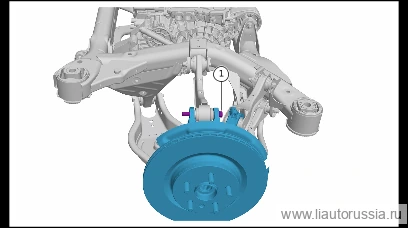

    После снятия правого заднего приводного вала установите узел левого заднего поворотного кулака на место, установите крепёжный болт (1 шт.) заднего верхнего поперечного рычага в сборе.

    Примечание. Используйте старый крепёжный болт.

20.

    20

    Используя подходящее подъёмное приспособление, поднимите задний электропривод в сборе.

    Примечание

    • При использовании подъёмного приспособления требуется согласованная работа двух специалистов по ремонту, чтобы избежать перекоса подъёмного приспособления, иначе это может привести к травмированию персонала, повреждению деталей или оборудования.
    • Зафиксируйте задний электропривод в сборе, чтобы избежать его перекоса и повреждения деталей.

21.

    21

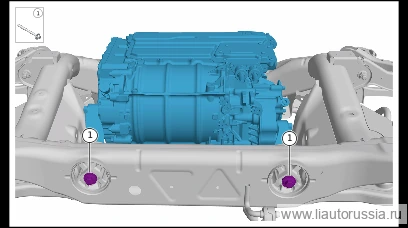

    Выверните крепёжный болт опоры заднего электропривода в сборе (2 шт.).

    🔧 головка Примечание: направляющий болт с шестигранным фланцем X01-89185039 является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 15 ммX01-89185039одноразовая деталь

22.

    22

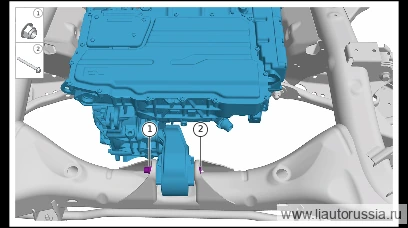

    С помощью инструмента зафиксируйте сквозной болт(1 шт.) передней опоры заднего силового агрегата в сборе, выверните крепёжную гайку(1 шт.). Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка 2. Извлеките сквозной болт передней опоры заднего силового агрегата в сборе, вывесите на подъёмном приспособлении задний электропривод в сборе.

    🔧 головка 18 ммX01-89185137одноразовая деталь

    Примечание

    • При использовании подъёмного приспособления работу должны согласованно выполнять два специалиста по ремонту во избежание перекоса подъёмного приспособления — иначе это может привести к травмам персонала, повреждению компонентов или оборудования.
    • Зафиксируйте задний электропривод в сборе, чтобы избежать его перекоса и повреждения компонентов.
    • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью.
    • X01-89185137 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью.

23.

    23

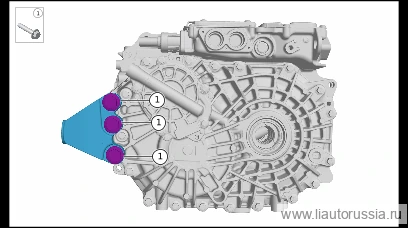

    Выверните крепёжный болт кронштейна правой задней опоры силового агрегата (3 шт.), снимите кронштейн правой задней опоры силового агрегата.

    🔧 головка X01-89186128 болт с шестигранным фланцем является деталью одноразового использования, при каждой разборке/сборке его необходимо заменять на новый 18 ммX01-89186128одноразовая деталь

Установка 34 шагов

1.

   1

   Установите правый кронштейн опоры заднего силового агрегата, установите крепежный болт правого кронштейна опоры заднего силового агрегата (3 шт.). X01-89186128 болт с шестигранным фланцем Момент затяжки: 60±5 Н·м+90±5°

   ⚙︎ 60±5 Н·м🔧 торцевая головка Внимание: болт с шестигранным фланцем X01-89186128 — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 18 ммX01-89186128одноразовая деталь

2.

   2

   Используя подходящее подъёмное приспособление, поднимите задний электропривод в сборе к месту установки на заднем подрамнике в сборе.

   Примечание

   • При использовании подъёмного приспособления необходима согласованная работа двух специалистов по ремонту во избежание наклона приспособления, иначе это может привести к травмам персонала, повреждению деталей или оборудования.
   • Зафиксируйте задний электропривод в сборе, чтобы избежать его наклона и повреждения деталей.

3.

   3

   Установите сквозной болт передней опоры заднего силового агрегата в сборе.
4. 4

   Используя инструмент, зафиксируйте сквозной болт передней опоры заднего силового агрегата в сборе (1 шт.), установите крепёжную гайку (1 шт.). Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 Момент затяжки: 60±5 Н·м+90±5° Инструмент для болта: 15 мм торцевая головка Инструмент для гайки: 18 мм торцевая головка

   ⚙︎ 60±5 Н·м🔧 головка 18 ммX01-89185137одноразовая деталь

   Примечание

   • Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
   • X01-89185137 болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
   • При использовании подъёмного приспособления необходимо согласованное участие двух специалистов по ремонту, чтобы избежать перекоса подъёмного приспособления, иначе это может привести к травмам персонала или повреждению компонентов либо оборудования.
   • Зафиксируйте задний электропривод в сборе, чтобы избежать его перекоса и повреждения деталей.

5.

   5

   Установите крепёжный болт(2 шт.) опоры заднего электропривода в сборе. X01-89185039 направляющий болт с шестигранной головкой и фланцем Момент затяжки: 60±5 Н·м+90±5°

   ⚙︎ 60±5 Н·м🔧 головка X01-89185039 направляющий болт с шестигранной головкой и фланцем является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять её новой деталью 15 ммX01-89185039одноразовая деталь

6.

   6

   Снимите сквозной болт заднего верхнего поперечного рычага в сборе (1 шт.).

7.

   7

   Установите защитное приспособление для сальника полуоси заднего редуктора. Специальный

   🔧 Li-1002002A защитное приспособление для сальника заднего приводного вала Li-1002002B защитное приспособление для сальника заднего приводного вала

8.

   8

   Установите правый задний приводной вал в сборе, снимите инструмент защиты сальника полуоси заднего редуктора.

   Примечание

   • При разборке/сборке необходимо строго соблюдать горизонтальное положение, чтобы шлицы приводного вала в сборе не повредили кромку сальника блока сдвоенного электродвигателя с редуктором в сборе.
   • При разборке, сборке и перемещении приводного вала соблюдайте осторожность, избегайте ударов, чтобы не повредить и не деформировать лакокрасочное покрытие, пыльник, хомуты, защитный чехол, а также шлицы, резьбу, шейку под сальник и другие точно обработанные поверхности приводного вала.

9.

   9

   Подсоедините приводной вал к ступичному подшипнику правого заднего колеса в направлении, указанном стрелкой.

10.

    10

    Соедините верхний поперечный рычаг правой задней подвески в сборе с правым задним поворотным кулаком, установите сквозной болт верхнего поперечного рычага правой задней подвески в сборе.
11. 11

    Зафиксируйте инструментом сквозной болт верхнего поперечного рычага правого заднего в сборе (1 шт.), установите стопорную гайку (1 шт.). Q33912T13F70 самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Момент затяжки: 70 Н·м+90° Инструмент для болта: 15 мм торцевая головка Инструмент для гайки: 18 мм торцевая головка

    ⚙︎ 70 Н·м+90°🔧 головка 18 ммX01-89185136одноразовая деталь

    Примечание

    • Болт с шестигранным фланцем X01-89185136 — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью.
    • Самоконтрящаяся гайка Q33912T13F70 с шестигранным фланцем и неметаллической вставкой — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью.

12.

    12

    Соедините правый задний направляющий рычаг в сборе с правым задним поворотным кулаком, установите сквозной болт правого заднего направляющего рычага в сборе.
13. 13

    Используя инструмент, зафиксируйте сквозной болт направляющего рычага правой задней подвески в сборе (1 шт.), выверните крепёжную гайку (1 шт.). Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 Момент затяжки: 70 Н·м+90° Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ 70 Н·м+90°🔧 головка 18 ммQ1851280TF61одноразовая деталь

    Примечание

    • Шестигранный фланцевый болт Q1851280TF61 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять его на новую деталь.
    • Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять её на новую деталь.

14.

    14

    Установите правый задний амортизатор в сборе, установите сквозной болт правого заднего амортизатора в сборе.
15. 15

    Используя сквозной болт амортизатора правого заднего в сборе (1 шт.), установите стопорную гайку (1 шт.). X01-89185052 комбинированное изделие: болт с шестигранным фланцем и плоская шайба Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм торцевая головка Инструмент для гайки: 21 мм торцевая головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185052одноразовая деталь

    Примечание

    • Комбинированное изделие X01-89185052: болт с шестигранным фланцем и плоская шайба — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью.
    • Самоконтрящаяся гайка Q33914T13F70 с шестигранным фланцем и неметаллической вставкой — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью.

16.

    16

    Инструментом зафиксируйте шпильку правой соединительной тяги заднего стабилизатора в сборе (1 шт.), выверните крепёжную гайку (1 шт.), отсоедините правую соединительную тягу заднего стабилизатора в сборе от правого заднего поворотного кулака. Q33912T13F70 Шестигранная фланцевая самоконтрящаяся гайка с полимерной вставкой Момент затяжки: 100±10 Н·м Инструмент для шпильки: головка на отвёртку 6 мм Инструмент для гайки: 18 мм Рожково-накидной ключ

    ⚙︎ 100±10 Н·м🔧 комбинированный ключ 18 ммодноразовая деталь

    Примечание. Q33912T13F70 Шестигранная фланцевая самоконтрящаяся гайка с полимерной вставкой является деталью одноразового использования, при каждом демонтаже/монтаже необходимо заменять новой деталью.

17.

    17

    Выверните крепёжный болт рычага схождения левого заднего колеса в сборе (1 шт.). X01-89184132 комбинация шестигранного фланцевого болта и плоской шайбы Момент затяжки: 100±10 Н·м

    ⚙︎ 100±10 Н·м🔧 головка Внимание: комбинация шестигранного фланцевого болта и плоской шайбы X01-89184132 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять её на новую деталь 15 ммX01-89184132одноразовая деталь

18.

    18

    Снимите крепёжный болт верхнего поперечного рычага задней подвески в сборе (1 шт.).

19.

    19

    Установите защитное приспособление для сальника полуоси заднего редуктора. Специальный

    🔧 Li-1002002A защитное приспособление для сальника заднего приводного вала Li-1002002B защитное приспособление для сальника заднего приводного вала

20.

    20

    Установите левый приводной вал в сборе, снимите защитное приспособление для сальника полуоси левого редуктора.

    Примечание

    • В процессе демонтажа/монтажа обязательно удерживайте вал строго горизонтально, чтобы шлицы приводного вала в сборе не повредили кромку сальника узла «два электродвигателя с редуктором» в сборе.
    • При демонтаже, монтаже и перемещении приводного вала обращайтесь с ним осторожно, избегайте ударов и деформации на прецизионно обработанных участках — лакокрасочном покрытии, защитном чехле, хомутах, пыльнике, а также шлицах, резьбе, посадочном месте под сальник и т. п.

21.

    21

    Установите крепёжный болт (2 шт.) левого заднего приводного вала в сборе. X01-89184835 болт с шестигранной головкой и фланцем Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 торцевая головка 10 ммX01-89184835

22.

    22

    Подсоедините приводной вал к левому заднему ступичному подшипнику в направлении, указанном стрелкой.

23.

    23

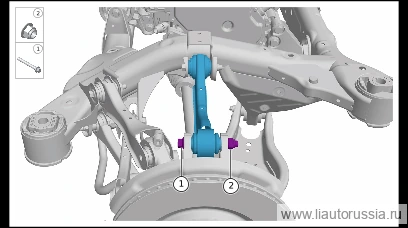

    Соедините левый задний верхний поперечный рычаг в сборе с правым задним поворотным кулаком, установите сквозной болт левого заднего верхнего поперечного рычага в сборе.
24. 24

    Инструментом зафиксируйте сквозной болт левого заднего верхнего рычага в сборе (1 шт.), установите стопорную гайку (1 шт.). Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 Момент затяжки: 70 Н·м+90° Инструмент для болта: 15 мм головка Инструмент для гайки: 18 мм головка

    ⚙︎ 70 Н·м+90°🔧 головка 18 ммX01-89185136одноразовая деталь

    Примечание

    • X01-89185136 болт с шестигранным фланцем является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять новой.
    • Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33912T13F70 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять новой.

25.

    25

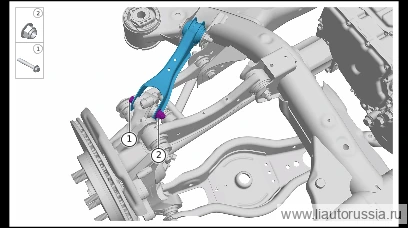

    Подсоедините левый задний направляющий рычаг в сборе к левому заднему поворотному кулаку, установите сквозной болт левого заднего направляющего рычага в сборе.
26. 26

    Зафиксируйте инструментом сквозной болт направляющего рычага левого заднего в сборе (1 шт.), выверните стопорную гайку (1 шт.). Q33912T13F70 самоконтрящаяся гайка с шестигранным фланцем и неметаллической вставкой Момент затяжки: 70 Н·м+90° Инструмент для болта: 15 мм торцевая головка Инструмент для гайки: 18 мм торцевая головка

    ⚙︎ 70 Н·м+90°🔧 головка 18 ммQ1851280TF61одноразовая деталь

    Примечание

    • Болт с шестигранным фланцем Q1851280TF61 — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью.
    • Самоконтрящаяся гайка Q33912T13F70 с шестигранным фланцем и неметаллической вставкой — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью.

27.

    27

    Установите левый задний амортизатор в сборе, установите сквозной болт левого заднего амортизатора в сборе.
28. 28

    Используя сквозной болт левого заднего амортизатора в сборе (1 шт.), установите стопорную гайку (1 шт.). X01-89185052 комбинация болта с шестигранным фланцем и плоской шайбы Момент затяжки: 70 Н·м+150° Инструмент для болта: 18 мм головка Инструмент для гайки: 21 мм головка

    ⚙︎ 70 Н·м+150°🔧 головка 21 ммX01-89185052одноразовая деталь

    Примечание

    • X01-89185052 комбинация болта с шестигранным фланцем и плоской шайбы является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять новой.
    • Стопорная гайка с шестигранным фланцем и неметаллической вставкой Q33914T13F70 является одноразовой деталью, при каждом демонтаже и монтаже необходимо заменять новой.

29.

    29

    Подсоедините тягу заднего стабилизатора левую в сборе к левому заднему поворотному кулаку, инструментом зафиксируйте шпильку тяги заднего стабилизатора левой в сборе (1 шт.), выверните фиксирующую гайку (1 шт.). Q33912T13F70 самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Момент затяжки: 100±10 Н·м Инструмент для шпильки: 6 мм битовая головка Инструмент для гайки: 18 мм рожково-накидной ключ

    ⚙︎ 100±10 Н·м🔧 комбинированный ключ 18 ммодноразовая деталь

    Примечание. Самоконтрящаяся шестигранная фланцевая гайка с неметаллической вставкой Q33912T13F70 является одноразовой деталью; после каждого демонтажа необходимо заменять её новой деталью.

30.

    30

    Установите рычаг схождения левый задний в сборе, установите крепежный болт рычага схождения левого заднего в сборе (1 шт.). X01-89184132 комбинированное изделие: болт с шестигранным фланцем и плоская шайба Момент затяжки: 100±10 Н·м

    ⚙︎ 100±10 Н·м🔧 торцевая головка Внимание: комбинированное изделие X01-89184132: болт с шестигранным фланцем и плоская шайба — деталь одноразового использования, при каждом демонтаже необходимо заменять новой деталью 15 ммX01-89184132одноразовая деталь

31.

    31

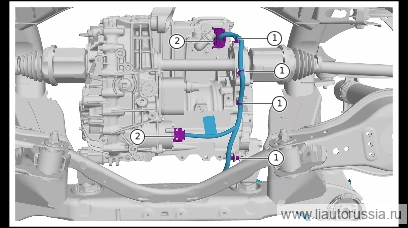

    Установите жгут проводов заднего электродвигателя в сборе, установите фиксирующую защёлку (5 шт.) жгута проводов заднего электродвигателя в сборе.
32. 32

    Подсоедините разъём жгута проводов заднего электродвигателя в сборе (2 шт.).

33.

    33

    Отведите подводящий шланг электродвигателя в сторону, установите фиксирующий хомут подводящего шланга заднего электродвигателя в сборе (1 шт.).

    Примечание. В подводящем шланге заднего электродвигателя может оставаться охлаждающая жидкость, используйте подходящую ёмкость для сбора охлаждающей жидкости.

34.

    34

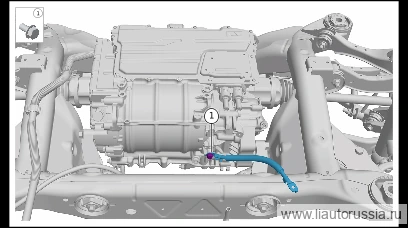

    Установите провод массы заднего электродвигателя, установите крепёжный болт провода массы заднего электродвигателя (1 шт.). Q1860816F70 шестигранный фланцевый болт Момент затяжки: 23±2 Н·м

    ⚙︎ 23±2 Н·м🔧 головка Внимание: шестигранный фланцевый болт Q1860816F70 является одноразовой деталью; после каждого демонтажа необходимо заменять его новой деталью 10 ммQ1860816F70одноразовая деталь

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Процедура замены заднего электропривода в сборе и блока управления
• Приведение в соответствие версии программного обеспечения и версии прошивки автомобиля
• Загрузка начального угла после замены заднего электропривода в сборе
• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка камер переднего/заднего вида и кругового обзора ADPRO.
• Калибровка лидара - MAX
