Подводящая трубка ADAS
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
⚠ Предупреждения
- Компоненты системы охлаждения расположены вблизи высоковольтных компонентов — не допускайте попадания охлаждающей жидкости на высоковольтные компоненты.
При демонтаже/монтаже не допускайте повреждения элементов салона.
Расположение детали
Качество исходного изображения, к сожалению, плохое.
Подготовительные работы 33
- Двери автомобиля книга владельца
- Регулировка положения сиденья водителя в сборе
- Регулировка положения переднего пассажирского сиденья в сборе
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Левая передняя нижняя защита днища
- Корпус защиты адсорбера в сборе
- Слив и заправка охлаждающей жидкости электродвигателя и аккумуляторной батареи
- бокс для телефона центральной консоли в сборе
- Внутренняя антенна BLE
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Сиденье водителя в сборе, деталь — сиденье водителя в сборе
- фонарь подсветки ног переднего ряда справа
- левая защитная панель ножного пространства в сборе
- левая нижняя облицовочная панель центральной консоли в сборе
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- верхняя крышка кожуха направляющей сиденья
- мягкий подголовник
- Компонент сиденья переднего пассажира в сборе: сиденье переднего пассажира в сборе
- фонарь подсветки ног переднего ряда справа
- правая защитная панель в ногах в сборе
- Компоненты центральной консоли в сборе — нижняя правая облицовочная панель центральной консоли в сборе
- Корпус центральной консоли в сборе
- Правый нижний монтажный кронштейн поперечной балки панели приборов.
Снятие 3 шагов
-

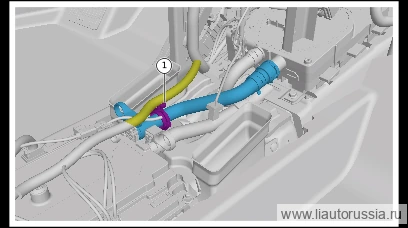

Отсоедините фиксирующую защёлку (1 шт.) жгута проводов гигабитного Ethernet от подводящей трубки ADAS.
-

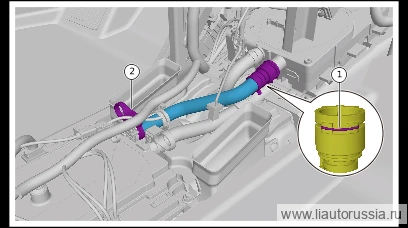

Ослабьте хомут крепления подводящей трубки ОЖ ADAS, отсоедините подводящую трубку ОЖ ADAS от блока HMI.
-
Ослабьте хомут крепления подводящей трубки ADAS, отсоедините подводящую трубку ADAS от контроллера FSD, снимите подводящую трубку ADAS.
Примечание- Обязательно дождитесь остывания охлаждающей жидкости в магистрали перед демонтажом во избежание ожога горячей жидкостью!
- Перед отсоединением подводящей трубки ADAS обеспечьте защиту от попадания воды на медиасистему HMI и контроллер FSD.
Установка 3 шагов
-
Установите подводящую трубку ADAS, подсоедините подводящую трубку ADAS к контроллеру FSD, установите хомут крепления подводящей трубки ADAS.
-
Подсоедините подводящую трубку ADAS к бортовому компьютеру HMI, установите хомут крепления подводящей трубки ADAS.
-
Установите фиксатор (1 шт.) жгута проводов гигабитного Ethernet на подводящую трубку ОЖ ADAS.
