Переднее стекло люка в сборе

Подготовительные работы 50

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. облицовка верхней части левой стойки A в сборе
7. облицовка верхней части правой стойки А в сборе
8. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
9. средняя облицовка правой стойки B в сборе
10. облицовка верхней части левой стойки B в сборе.
11. облицовка верхней части правой стойки B в сборе.
12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
13. Складывание и поднятие спинки сиденья второго ряда
14. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
15. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
16. облицовка верхней части левой стойки D в сборе.
17. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
18. Шторка багажного отделения в сборе
19. Крышка багажника в сборе
20. Корпус кронштейна панели багажного отделения
21. Защитная крышка багажника
22. Ящик для инструмента в багажнике
23. вентиляционная решётка правой задней боковины в сборе
24. облицовочная панель порога задней двери в сборе
25. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
26. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
27. Рукоятка аварийного троса зарядной розетки
28. облицовка правой задней боковины в сборе
29. крышка вещевого ящика левой задней боковины в сборе
30. вентиляционная решётка левой задней боковины в сборе
31. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
32. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
33. облицовка левой задней боковины в сборе
34. облицовка верхней части левой стойки C в сборе
35. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
36. Поручень потолка переднего ряда в сборе
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка заднего левого ряда в сборе
39. Поручень потолка заднего ряда справа в сборе
40. кожух потолочного мультимедийного экрана в сборе
41. Верхний кожух внутреннего зеркала заднего вида в сборе
42. Нижний кожух внутреннего зеркала заднего вида в сборе
43. плафон для чтения в сборе
44. Левый солнцезащитный козырёк в сборе
45. Правый солнцезащитный козырёк в сборе
46. Крепёжный крючок солнцезащитного козырька
47. Крепёжный крючок солнцезащитного козырька
48. Демонтаж/монтаж узла потолка
49. передняя шторка люка в сборе
50. Декоративная накладка лидара в сборе

Снятие 3 шагов

1.

   1

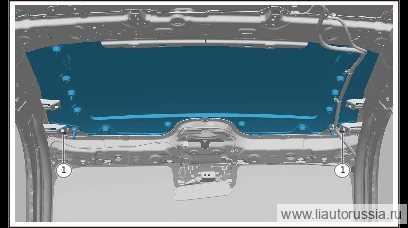

   Выверните крепёжные болты переднего стекла люка в сборе (2 шт.).

   🔧 головка Внимание: болт с шестигранной головкой и плоская шайба в сборе Q140B0612F70LS являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новыми 10 ммодноразовая деталь

2.

   2

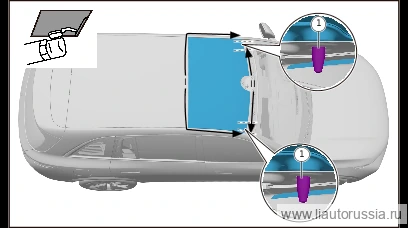

   Подберите подходящий электрический или пневматический режущий нож и выполните резку клеевого состава изнутри автомобиля в зоне, указанной на рисунке.

   Примечание

   • Если стекло люка повреждено, сначала удалите осколки стекла пылесосом, затем срежьте клеевой состав (старый клей), оставив 1-2 мм; выполняйте операцию осторожно во избежание травм. b.
   • При резке избегайте фиксирующего штифта -.
   • - (2 шт.); при достижении зоны фиксирующего штифта используйте подходящий инструмент для ручной резки клеевого состава в этой зоне, соблюдайте осторожность.

3.

   3

   С помощью двух специалистов по ремонту, используя присоски, снимите заднее стекло люка в сборе.

Установка 5 шагов

1.

   1

   Направьте отверстие сопла тюбика в сторону, противоположную направлению нанесения герметика, наносите герметик треугольным сечением шириной 10+2 и высотой 15+2.

   Примечание

   • В местах разрыва необходимо выполнить перекрытие слева и справа на 20-30 мм во избежание протечки воды, место стыка по возможности располагать под фланцем кузова; b.
   • Нанесение стекольного герметика должно быть непрерывным и равномерным. c.
   • Наносите герметик вдоль направления расположения исходного слоя герметика.

2.

   2

   При участии двух специалистов по ремонту установите переднее стекло люка в сборе на листовой металл кузова (вставьте фиксирующие штифты стекла люка в фиксирующие отверстия листового металла кузова), слегка отрегулируйте для обеспечения одинакового зазора с боковиной кузова с левой и правой сторон, прижмите для обеспечения надёжной склейки.

   Примечание. Время высыхания и отверждения поверхности герметика для стёкол составляет 1 час, склеивание необходимо завершить в течение 20 минут после нанесения герметика; регулировку положения установки стекла выполняйте с помощью присосок до высыхания и затвердевания герметика.

3.

   3

   Установите крепёжные болты (2 шт.) переднего стекла люка в сборе. Комплект шестигранного болта и плоской шайбы Q140B0612F70LS Момент затяжки: 9±1 Н·м

   ⚙︎ 9±1 Н·м🔧 торцевая головка Примечание: комплект шестигранного болта и плоской шайбы Q140B0612F70LS является одноразовой деталью, при каждом демонтаже/монтаже необходимо устанавливать новую деталь 10 ммодноразовая деталь

4.

   4

   По периметру переднего стекла люка в сборе используйте клейкую ленту для вспомогательной фиксации.

   Примечание

   • В течение четырёх часов после завершения установки не перемещайте автомобиль; через 24 часа автомобиль можно передавать клиенту; в течение трёх дней не мойте автомобиль; специальный герметик для стекла полностью высохнет через два дня, до полного высыхания герметика избегайте движения по неровным дорогам во избежание ослабления посадки стекла и протечки воды.
   • Совет: в течение безопасного времени затвердевания стекольного герметика запрещается с силой закрывать двери при закрытых окнах; в течение безопасного времени запрещается передавать автомобиль клиенту.
5. 5

   Проверьте и измерьте зазоры и перепады поверхностей люка, при несоответствии выполните ручную регулировку и прижатие, обеспечив нахождение зазоров и перепадов поверхностей в пределах допустимого диапазона.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка лидара
