Передняя шторка люка в сборе

Подготовительные работы 49

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. облицовка верхней части левой стойки A в сборе
7. облицовка верхней части правой стойки А в сборе
8. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
9. средняя облицовка правой стойки B в сборе
10. облицовка верхней части левой стойки B в сборе.
11. облицовка верхней части правой стойки B в сборе.
12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
13. Шторка багажного отделения в сборе
14. Крышка багажника в сборе
15. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
16. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
17. облицовка верхней части левой стойки D в сборе.
18. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
19. вентиляционная решётка левой задней боковины в сборе
20. вентиляционная решётка правой задней боковины в сборе
21. Шторка багажного отделения в сборе
22. Крышка багажника в сборе
23. Корпус кронштейна панели багажного отделения
24. Защитная крышка багажника
25. Ящик для инструмента в багажнике
26. облицовочная панель порога задней двери в сборе
27. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
28. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
29. Рукоятка аварийного троса зарядной розетки
30. облицовка правой задней боковины в сборе
31. крышка вещевого ящика левой задней боковины в сборе
32. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
33. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
34. облицовка левой задней боковины в сборе
35. облицовка верхней части левой стойки C в сборе
36. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
37. Поручень потолка переднего ряда в сборе
38. Поручень потолка переднего ряда в сборе
39. Поручень потолка заднего левого ряда в сборе
40. Поручень потолка заднего ряда справа в сборе
41. кожух потолочного мультимедийного экрана в сборе
42. Верхний кожух внутреннего зеркала заднего вида в сборе
43. Нижний кожух внутреннего зеркала заднего вида в сборе
44. плафон для чтения в сборе
45. Левый солнцезащитный козырёк в сборе
46. Правый солнцезащитный козырёк в сборе
47. Крепёжный крючок солнцезащитного козырька
48. Крепёжный крючок солнцезащитного козырька
49. Демонтаж/монтаж узла потолка

Снятие 3 шагов

1.

   1

   Отсоедините фиксирующую защёлку (2 шт.) жгута проводов приборной панели в сборе.
2. 2

   Отсоедините разъём жгута проводов передней шторки люка в сборе (1 шт.).
3. 3

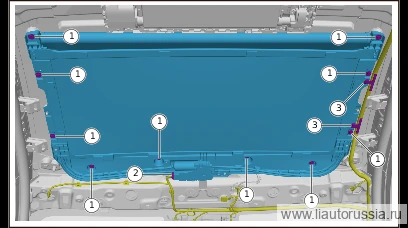

   Выверните крепёжные болты передней шторки люка в сборе (10 шт.), снимите переднюю шторку люка в сборе.

   🔧 головка Внимание: болт с шестигранной головкой и плоская шайба в сборе Q140B0612F70LS являются одноразовыми деталями, после каждого демонтажа необходимо заменять их новыми 10 ммодноразовая деталь

Установка 3 шагов

1.

   1

   Установите переднюю шторку люка в сборе, установите крепёжный болт (10 шт.) передней шторки люка в сборе. Q140B0612F70LS Болт с шестигранной головкой в сборе с плоской шайбой Момент затяжки: 9±1

   🔧 головка Примечание: Q140B0612F70LS болт с шестигранной головкой в сборе с плоской шайбой является одноразовой деталью, при каждом демонтаже/монтаже необходимо заменять на новую деталь 10 ммодноразовая деталь
2. 2

   Подсоедините разъём жгута проводов передней солнцезащитной шторки люка в сборе (1 шт.).
3. 3

   Установите фиксирующие защёлки жгута проводов приборной панели в сборе (2 шт.).

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Внимание: после замены передней шторки люка в сборе необходимо выполнить её калибровку. 1 .
• Подключите диагностический прибор. 2 . Последовательно нажмите Диагностика ЭБУ (XCU) → Управление процедурами → Калибровка передней шторки
• Калибровка. 3 . Нажмите «Подтвердить выполнение» и дождитесь успешного завершения калибровки передней солнцезащитной шторки.
