Декоративная накладка лидара в сборе

Подготовительные работы 48

1. Двери автомобиля книга владельца
2. Регулировка положения сиденья водителя в сборе
3. Регулировка положения переднего пассажирского сиденья в сборе
4. Двери багажника на электроприводе книга владельца
5. Аккумулятор книга владельца
6. облицовка верхней части левой стойки A в сборе
7. облицовка верхней части правой стойки А в сборе
8. Компоненты обивки левой боковины кузова — средняя облицовка левой стойки B в сборе
9. средняя облицовка правой стойки B в сборе
10. облицовка верхней части левой стойки B в сборе.
11. облицовка верхней части правой стойки B в сборе.
12. Подушка сиденья второго ряда в сборе — подушка сиденья второго ряда в сборе
13. Подушка сиденья второго ряда в сборе — левое боковое крыло второго ряда в сборе
14. Подушка сиденья второго ряда в сборе — правое боковое крыло второго ряда в сборе
15. облицовка верхней части левой стойки D в сборе.
16. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки D в сборе
17. Шторка багажного отделения в сборе
18. Крышка багажника в сборе
19. Корпус кронштейна панели багажного отделения
20. Защитная крышка багажника
21. Ящик для инструмента в багажнике
22. вентиляционная решётка правой задней боковины в сборе
23. облицовочная панель порога задней двери в сборе
24. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
25. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
26. Рукоятка аварийного троса зарядной розетки
27. облицовка правой задней боковины в сборе
28. крышка вещевого ящика левой задней боковины в сборе
29. вентиляционная решётка левой задней боковины в сборе
30. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
31. Компонент обшивки правой задней боковины — ручка-петля багажника в сборе
32. облицовка левой задней боковины в сборе
33. облицовка верхней части левой стойки C в сборе
34. Компоненты обивки правой боковины кузова — облицовка верхней части правой стойки C в сборе
35. Поручень потолка переднего ряда в сборе
36. Поручень потолка переднего ряда в сборе
37. Поручень потолка заднего левого ряда в сборе
38. Поручень потолка заднего ряда справа в сборе
39. кожух потолочного мультимедийного экрана в сборе
40. Верхний кожух внутреннего зеркала заднего вида в сборе
41. Нижний кожух внутреннего зеркала заднего вида в сборе
42. плафон для чтения в сборе
43. Левый солнцезащитный козырёк в сборе
44. Правый солнцезащитный козырёк в сборе
45. Крепёжный крючок солнцезащитного козырька
46. Крепёжный крючок солнцезащитного козырька
47. Демонтаж/монтаж узла потолка
48. передняя шторка люка в сборе

Снятие 6 шагов

1.

   1

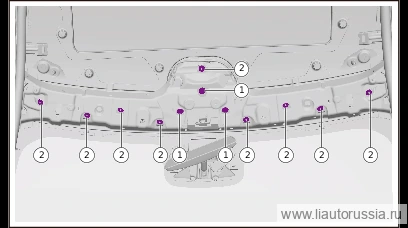

   Выверните крепёжные болты (3 шт.) декоративной накладки лидара в сборе.

   🔧 торцевая головка Внимание: M01-89340006 Комплект шестигранной гайки и плоской шайбы — одноразовая деталь, при каждом демонтаже необходимо заменять на новую 10 ммM01-89340006одноразовая деталь
2. 2

   Выверните фиксирующие гайки (9 шт.) облицовочной панели лидара в сборе.

   🔧 Торцевая головка Примечание: при снятии облицовочной панели лидара в сборе учитывайте, что водонепроницаемая прокладка является деталью одноразового использования, при каждом снятии её необходимо заменять на новую 10 мм

3.

   3

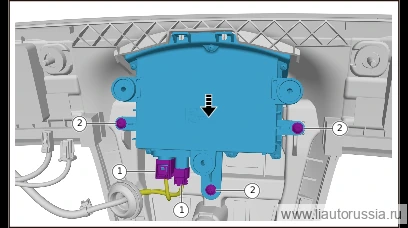

   Отсоедините разъём жгута проводов лидара (2 шт.).
4. 4

   Выверните крепёжные винты(3 шт.) лидара, снимите лидар.

   🔧 Торцевая головка-бита T25

5.

   5

   При снятии декоративной накладки лидара в сборе вместе с узлом лидара необходимо удалить герметик с жёлтого участка.

6.

   6

   При снятии лидара необходимо удалить герметик.

Установка 6 шагов

1.

   1

   Установите лидар, установите крепёжные винты лидара (3 шт.). X01-89275020 винт с цилиндрической головкой и внутренним звездообразным шлицем Момент затяжки: 2.0±0.2 Н·м

   ⚙︎ 2.0±0.2 Н·м🔧 бита-головка T25X01-89275020
2. 2

   Подсоедините разъём жгута проводов лидара (2 шт.).

3.

   3

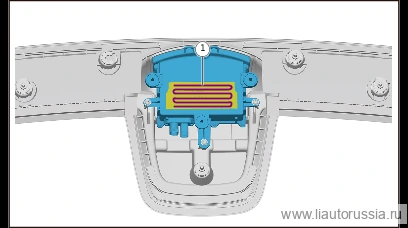

   Нанесите теплопроводящий герметик радара на жёлтую зону лидара в соответствии с указаниями на рисунке; диаметр валика герметика 2~3 мм, наносить равномерно и непрерывно, зазор между валиками герметика около 3 мм. Номер вспомогательного материала X01-89030020 Теплопроводящий герметик радара

   X01-89030020

   Примечание. Убедитесь, что жёлтая зона нанесения герметика лидара чистая, без загрязнений; при наличии загрязнений протрите чистой ветошью.

4.

   4

   При установке облицовочной панели лидара в сборе с узлом лидара необходимо нанести герметик на жёлтый участок. Номер детали герметика: Z99-99990197 Быстроотверждающийся клей 3M (белый)

   Z99-99990197

5.

   5

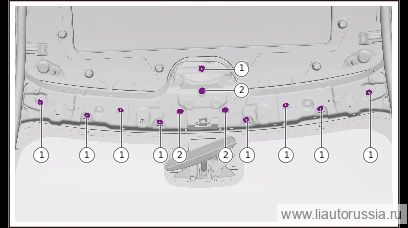

   Установите крепёжные гайки (9 шт.) облицовочной панели лидара в сборе. M01-89340006 Шестигранная гайка в сборе с плоской шайбой. Момент затяжки: 3±0.5 Н·м.

   ⚙︎ 3±0.5 Н·м🔧 головка 10 ммM01-89340006одноразовая деталь

   Примечание

   • При установке облицовочной панели лидара в сборе необходимо очистить место установки облицовочной панели лидара в сборе.
   • M01-89340006 шестигранная гайка в сборе с плоской шайбой — деталь одноразового использования, при каждом демонтаже/монтаже необходимо заменять на новую деталь.
6. 6

   Установите крепёжные болты(3 шт.) декоративной облицовки лидара в сборе. X01-89146620 Болт с шестигранной головкой и внутренним шлицем TORX в комплекте с пружинной и плоской шайбами Момент затяжки: 6.0±1.0 Н·м

   ⚙︎ 6.0±1.0 Н·м🔧 Торцевая головка 10 ммX01-89146620

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Калибровка лидара
