Перегородка масляного поддона
Блок двигателя в сборе · Li L6 2024 · стр. 465–466 оригинала
⚠ Важно
Перевод и структурирование выполнены Клубом Li Auto в России и странах СНГ. Материал основан на официальной заводской документации и публикуется в справочных целях. Работы затрагивают высоковольтные компоненты и несущие элементы — выполняйте их в профильном сервисе. Ответственность за самостоятельный ремонт лежит на владельце.
Подготовительные работы 17
- Двери автомобиля книга владельца
- Открытие и закрытие капота
- Двери багажника на электроприводе книга владельца
- Аккумулятор книга владельца
- Декоративный кожух двигателя в сборе
- Подъём и опускание автомобиля
- Задняя защитная панель передней части днища
- Нижняя защита переднего бампера в сборе
- Задняя монтажная поперечина нижней защиты переднего бампера в сборе
- Слив и заправка моторного масла двигателя (ДВС)
- Стопорная гайка приводного вала
- Правый передний приводной вал в сборе
- Правый кронштейн тяги задней опоры переднего силового агрегата
- Поддон картера и элементы смазки — Поддон картера в сборе
- Звёздочка масляного насоса
- Узел масляного насоса — Уплотнительное кольцо
- Масляный насос в сборе
Снятие 1 шагов
-

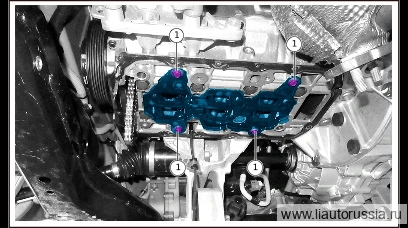

Выверните крепёжные болты перегородки масляного поддона (4 шт.), снимите перегородку масляного поддона.
🔧 головка 10 мм
Установка 1 шагов
-
Установите перегородку масляного поддона, установите болт крепления перегородки масляного поддона (4 шт.). 1000007 болт с наружной шестигранной фланцевой головкой Момент затяжки: 10±2 Н·м
⚙︎ 10±2 Н·м🔧 Используемый инструмент: 10 мм головка
Моменты затяжки — сводка
| Операция | Момент |
|---|---|
| Установите перегородку масляного поддона, установите болт крепления пе… | 10±2 Н·м |
Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto
- Регулировка углов установки колёс (развал-схождение)
- Калибровка кругового обзора 360°
- Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
- Калибровка камеры кругового обзора — MAX
- Калибровка лидара - MAX
