Узел масляного насоса — Уплотнительное кольцо

Подготовительные работы 10

1. Двери автомобиля книга владельца
2. Двери багажника на электроприводе книга владельца
3. Аккумулятор книга владельца
4. Подъём и опускание автомобиля
5. Задняя защитная панель передней части днища
6. Нижняя защита переднего бампера в сборе
7. Задняя монтажная поперечина нижней защиты переднего бампера в сборе
8. Стопорная гайка приводного вала
9. Правый передний приводной вал в сборе
10. Правый кронштейн тяги задней опоры переднего силового агрегата

Снятие 5 шагов

1.

   1

   Отсоедините разъём жгута проводов электромагнитного клапана в сборе.

2.

   2

   Осторожно поддейте фиксатор кронштейна корпуса штекера и отсоедините электромагнитный клапан в сборе от кронштейна корпуса штекера.
3. 3

   Выверните крепёжные болты уплотнительной пластины (1 шт.), снимите уплотнительную пластину.

   🔧 торцевая головка T30

4.

   4

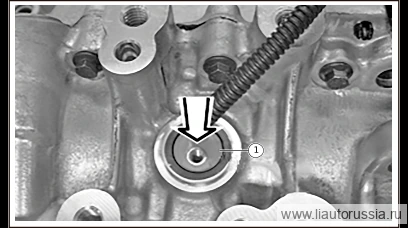

   В направлении, указанном стрелкой, выдавите жгут проводов электромагнитного клапана в сборе, извлеките жгут проводов электромагнитного клапана в сборе через монтажное отверстие.

   Примечание. Не нужно полностью извлекать жгут проводов электромагнитного клапана в сборе, чтобы избежать его попадания внутрь блока цилиндров, откуда его будет невозможно достать.

5.

   5

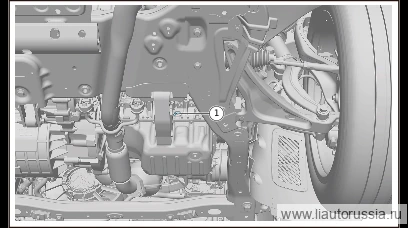

   Снимите уплотнительное кольцо.

   одноразовая деталь

   Примечание. Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.

Установка 5 шагов

1.

   1

   Установите уплотнительное кольцо.

   одноразовая деталь

   Примечание

   • Очистите уплотняемую поверхность.
   • Уплотнительное кольцо является одноразовой деталью, после каждого демонтажа и монтажа необходимо заменять его новой деталью.

2.

   2

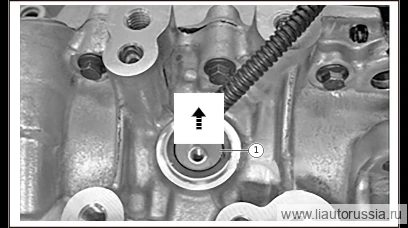

   Проденьте жгут проводов электромагнитного клапана в сборе через монтажное отверстие, установите жгут проводов электромагнитного клапана в сборе в направлении, указанном стрелкой.

3.

   3

   Установите уплотнительную пластину, установите крепёжный болт уплотнительной пластины (1 шт.). Момент затяжки: 4±0.8 Н·м

   ⚙︎ 4±0.8 Н·м🔧 головка-бита T30
4. 4

   Соедините электромагнитный клапан в сборе с кронштейном корпуса штекера и защёлкните фиксатор кронштейна корпуса штекера.

5.

   5

   Подсоедините разъём жгута проводов электромагнитного клапана в сборе.

Моменты затяжки — сводка

Сопутствующие калибровки: выполняются на фирменном оборудовании Li Auto

• Регулировка углов установки колёс (развал-схождение)
• Калибровка кругового обзора 360°
• Калибровка MAX камер переднего и заднего вида, а также передней телефото-камеры
• Калибровка камеры кругового обзора — MAX
• Калибровка лидара - MAX
